Rogers 4003 20mil PCB de alta frequência RF repetidor de PCB de dupla face PA

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-007.V1.0

Matéria-prima:

Rogers 4300C

Tamanho do PWB:

67 x 72mm=1up

Peso de cobre:

Contagem da camada:

2 camadas

Espessura do PWB:

0.6mm

Revestimento de superfície:

Ouro da imersão

Destacar:

PWB de alta frequência do PA do repetidor

placa tomada partido dobro do PWB 20mil

Placa do PWB de RO4003C Rogers

Descrição do produto

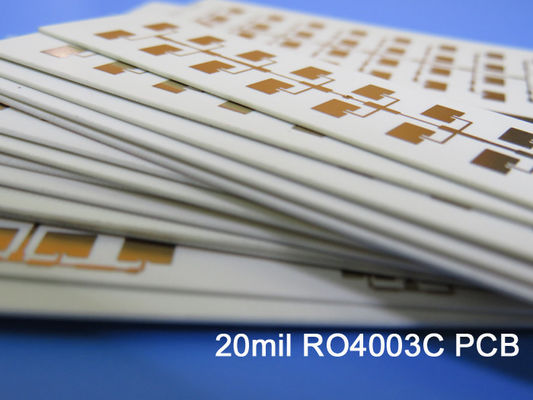

Repetidor PCB RF de dupla face PCB de alta frequência PA

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Os laminados cerâmicos de hidrocarboneto RO4003C são projetados para oferecer desempenho superior de alta frequência e fabricação de circuitos de baixo custo.A seleção de laminados normalmente disponíveis para os projetistas é significativamente reduzida quando as frequências operacionais aumentam para 500 MHz e acima.

Os projetistas de circuitos de microondas de RF, redes correspondentes e linhas de transmissão de impedância controlada podem contar com os recursos do material RO4003C.Frequências operacionais mais altas evitam o uso de materiais de placa de circuito padrão em muitas aplicações, enquanto a baixa perda dielétrica permite que o material RO4003C seja empregado nessas aplicações.

A constante dielétrica é consistente em uma ampla faixa de frequência e possui um dos coeficientes de temperatura mais baixos de qualquer material de placa de circuito.O coeficiente térmico de expansão (CTE) do material RO4003C oferece aos projetistas de PCB uma série de vantagens significativas.Devido ao seu coeficiente de expansão idêntico ao do cobre, o RO4003C apresenta alta estabilidade dimensional, qualidade necessária para a criação de placas multicamadas dielétricas mistas.

O CTE de baixo eixo Z do RO4003C oferece qualidade confiável de furo passante revestido, mesmo em aplicações de choque térmico severo.O material RO4003C tem uma Tg de > 280C, de modo que suas características de expansão permanecem estáveis em toda a faixa de temperaturas de processamento de PCB.

PCBEspecificações

TAMANHO DO PCB	67 x 72mm=1up
TIPO DE PLACA	PCB de dupla face
Número de camadas	2 camadas
Componentes de montagem em superfície	SIM
Componentes do Furo Passante	NÃO
EMPILHAMENTO DE CAMADAS	cobre ------- 35um (1 oz) + camada superior da placa
	RO4003C 0,508mm
	cobre ------- 35um(1oz) + placa BOT Layer
TECNOLOGIA
Traço mínimo e espaço:	7,9 mil / 5,9 mil
Furos Mínimo / Máximo:	0,4 mm / 0,4 mm
Número de furos diferentes:	1
Número de furos de perfuração:	3
Número de slots fresados:	0
Número de recortes internos:	0
Controle de Impedância:	não
Número de dedo de ouro:	0
MATERIAL DA PLACA
Vidro Epóxi:	RO4003C Tg280℃, er <3,48, Rogers Corp.
Folha final externa:	1,5 onças
Folha final interna:	N / D
Altura final do PCB:	0,6 mm ±0,1
REVESTIMENTO E REVESTIMENTO
Acabamento de superfície	Ouro de imersão, 37%
A máscara de solda aplica-se a:	N / D
Cor da Máscara de Solda:	N / D
Tipo de máscara de solda:	N / D
CONTORNO/CORTE	Roteamento
MARCAÇÃO
Lado da Legenda do Componente	N / D
Cor da Legenda do Componente	N / D
Nome ou logotipo do fabricante:	N / D
ATRAVÉS DA	Furo revestido (PTH), tamanho mínimo de 0,4 mm.
CLASSIFICAÇÃO DE INFLAMBILIDADE	N / D
TOLERÂNCIA DE DIMENSÃO
Dimensão do esboço:	0,0059"
Revestimento da placa:	0,0029"
Tolerância de perfuração:	0,002"
TESTE	Teste elétrico 100% antes do envio
TIPO DE ARTE A SER FORNECIDA	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO	Em todo o mundo, globalmente.

As aplicações típicas são as seguintes:

Radares e sensores automotivos
Antenas de estação base celular
Satélites de transmissão direta
Bloco de baixo ruído

Rogers 4003 20mil PCB de alta frequência RF repetidor de PCB de dupla face PA 0

Folha de dados de Rogers 4003C (RO4003C)

Valor Típico RO4003C
Propriedade	RO4003C	Direção	Unidades	Doença	Método de teste
Constante Dielétrica, εProcesso	3,38±0,05	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5 Linha de tiras presa
Constante dielétrica, εDesign	3,55	Z		8 a 40 GHz	Método de comprimento de fase diferencial
Fator de Dissipação,δ	0,0027 0,0021	Z		10 GHz/23℃ 2,5 GHz/23℃	IPC-TM-650 2.5.5.5
Coeficiente Térmico de ε	+40	Z	ppm/℃	-50℃para 150℃	IPC-TM-650 2.5.5.5
Resistividade volumétrica	1,7 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade superficial	4,2 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2(780)	Z	Kv/mm(v/mil)	0,51 mm (0,020")	IPC-TM-650 2.5.6.2
Módulo de Tração	19.650 (2.850) 19.450 (2.821)	x Y	MPa(ksi)	RT	ASTM D 638
Resistência à tracção	139(20.2) 100(14,5)	x Y	MPa(ksi)	RT	ASTM D 638
Resistência à flexão	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	<0,3	X,Y	mm/m (mil/polegada)	depois da gravação+E2/150℃	IPC-TM-650 2.4.39A
Coeficiente de expansão térmica	11 14 46	x Y Z	ppm/℃	-55℃to288℃	IPC-TM-650 2.4.41
Tg	>280		℃TMA	A	IPC-TM-650 2.4.24.3
Td	425		℃TGA		ASTM D 3850
Condutividade térmica	0,71		P/M/ok	80℃	ASTM C518
Absorção de umidade	0,06		%	48 horas de imersão 0,060" temperatura da amostra 50℃	ASTM D 570
Densidade	1,79		g/cm³	23℃	ASTM D 792
Força da Casca de Cobre	1.05 (6.0)		N/mm (pli)	depois da solda flutuar 1 oz. Folha EDC	IPC-TM-650 2.4.8
Inflamabilidade	N / D				UL 94
Compatível com processos sem chumbo	Sim

Rogers 4003 20mil PCB de alta frequência RF repetidor de PCB de dupla face PA 1
