Placa tomada partido do PWB do PWB dobro de alta frequência RF de Rogers 4003 para antenas

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-009.V1.0

Matéria-prima:

RO4300C

Espessura do PWB:

0,3 milímetros ±0.1

Tamanho do PCB:

58 x 110mm=1up

peso de cobre:

Contagem de camadas:

Dupla face

Revestimento de superfície:

Destacar:

Placa tomada partido dobro do PWB de RO4003 RF

As antenas dobram o PWB tomado partido

PWB de alta frequência do RF

Descrição do produto

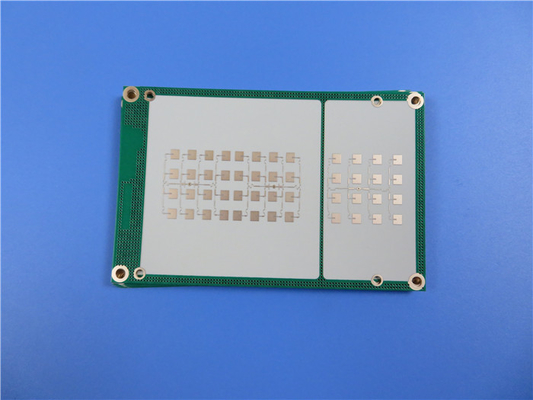

O dobro de alta frequência do PWB de Rogers 4003 tomou partido PWB do RF para antenas

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Introdução de material de RO4003C

Rogers Corporation fabrica o hidrocarboneto reforçado de vidro tecido cerâmico-encheu as estratificações conhecidas como materiais de alta frequência de RO4003C. Pode ser fabricado usando os materiais feitos da resina de cola Epoxy e compartilha das mesmas características elétricas que o vidro de PTFE/woven. Uma vez que as frequências de trabalho alcançam 500 megahertz e além, os desenhistas têm um número muito menor de estratificações a escolher de. Os desenhistas de circuitos da micro-ondas do RF, de redes de harmonização, e de linhas de transmissão controladas da impedância podem confiar nas características do material de RO4003C. Frequências de funcionamento mais altas para impedir o uso de materiais padrão da placa de circuito em muitas aplicações, quando a baixa perda dielétrica permitir o material de RO4003C de ser empregada naquelas aplicações. A constante dielétrica é consistente através de uma escala de frequência larga e tem um dos coeficientes de mais baixa temperatura de todo o material da placa de circuito. O coeficiente de expansão térmico (CTE) do material de RO4003C oferece aos desenhistas do PWB um número de vantagens significativas. Devido a seu coeficiente idêntico da expansão a isso do cobre, RO4003C exibe a estabilidade dimensional alta, uma qualidade exigida para a criação de placas dielétricas misturadas da multi-camada. Mesmo nas aplicações que precisam choque térmico extremo, a baixa Z-linha central CTE de RO4003C assegura a qualidade chapeada segura do através-furo. As características da expansão do material de RO4003C são constantes sobre a variação da temperatura inteira do PWB que processa agradecimentos a seu Tg de >280C.

Especificações do PWB

TAMANHO DO PWB	58 x 110mm=1up
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
	RO4003C 0.203mm
	cobre ------- 35um (1oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 6 mil./11
Furos mínimos/máximos:	0,4 milímetros/0,4 milímetros
Número de furos diferentes:	1
Número de furos de broca:	3
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	℃ de RO4003C Tg280, er<3>
Folha final externo:	1,5 onças
Folha final interna:	N/A
Altura final do PWB:	0,3 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão, 19,5%
Solde a máscara para aplicar-se a:	N/A
Cor da máscara da solda:	N/A
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	N/A
Cor da legenda componente	N/A
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.4mm.
AVALIAÇÃO DE FLAMIBILITY	N/A
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

As aplicações típicas são como segue:

Radar automotivo e sensores

Antenas celulares da estação base

Satélites diretos da transmissão

Bloco de baixo nível de ruído

Amplificadores de potência

RFID

Placa tomada partido do PWB do PWB dobro de alta frequência RF de Rogers 4003 para antenas 0

Folha de dados de Rogers 4003C (RO4003C)

Valor típico de RO4003C
Propriedade	RO4003C	Sentido	Unidades	Circunstância	Método do teste
Constante dielétrica, εProcess	3.38±0.05	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5 apertou Stripline
Constante dielétrica, εDesign	3,55	Z		8 a 40 gigahertz	Método do comprimento da fase diferencial
Dissipação Factortan, δ	0,0027 0,0021	Z		10 GHz/23℃ 2,5 GHz/23℃	IPC-TM-650 2.5.5.5
Coeficiente térmico do ε	+40	Z	ppm/℃	-50℃ do℃to 150	IPC-TM-650 2.5.5.5
Resistividade de volume	1,7 x 1010		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	4,2 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2(780)	Z	Kv/mm (v/mil)	0.51mm (0,020")	IPC-TM-650 2.5.6.2
Módulo elástico	19.650 (2.850) 19.450 (2.821)	X Y	MPa (ksi)	RT	ASTM D 638
Resistência à tração	139 (20,2) 100 (14,5)	X Y	MPa (ksi)	RT	ASTM D 638
Força Flexural	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	<0>	X, Y	mm/m (mil./polegada)	após etch+E2/150℃	IPC-TM-650 2.4.39A
Coeficiente da expansão térmica	11 14 46	X Y Z	ppm/℃	-55℃to288℃	IPC-TM-650 2.4.41
Tg	>280		℃ TMA		IPC-TM-650 2.4.24.3
TD	425		℃ TGA		ASTM D 3850
Condutibilidade térmica	0,71		W/M/oK	℃ 80	ASTM C518
Absorção da umidade	0,06		%	48hours imersão 0,060" ℃ da temperatura 50da amostra	ASTM D 570
Densidade	1,79		gm/cm3	℃ 23	ASTM D 792
Casca de cobre Stength	1,05 (6,0)		N/mm (pli)	após o flutuador da solda 1 onça. Folha do EDC	IPC-TM-650 2.4.8
Inflamabilidade	N/A				UL 94
Processo sem chumbo compatível	Sim

Placa tomada partido do PWB do PWB dobro de alta frequência RF de Rogers 4003 para antenas 1
