Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | RT/Duroid 5880 | Contagem da camada: | 2 camadas |
|---|---|---|---|
| Espessura do PWB: | 0.9MM | Tamanho do PWB: | 91 x 62mm=1PCS |
| Peso de cobre: | 1oz | Revestimento de superfície: | ouro da imersão |
| Destacar: | PWB de alta frequência do RT Duroid 5880,PWB de alta frequência de 0.9mm,0.9mm chapeados através do PWB do furo |
||

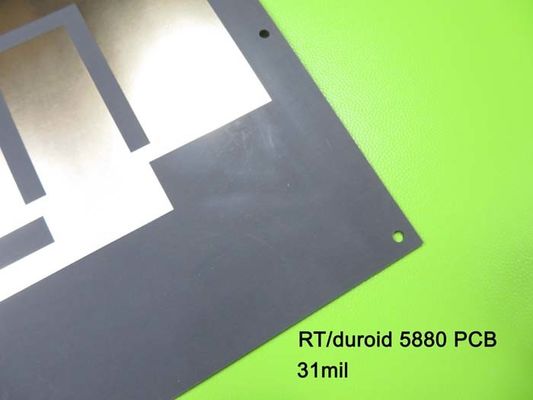

PWB de alta frequência de Rogers RT/Duroid 5880 31mil 0.787mm para antenas de rádio pontos a ponto de Digitas
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Rogers o material da alta frequência que de RT/duroid 5880 é o microfiber de vidro reforçou compostos de PTFE que é projetado exigindo aplicações de circuito do stripline e do microstrip. Os resultados constantes dielétricos excepcionais da uniformidade de seus microfibers aleatoriamente orientados. A constante dielétrica de RT/duroid 5880 é uniforme do painel ao painel e é constante sobre uma escala de frequência larga. Seu baixo fator de dissipação estende a utilidade de RT/duroid 5880 à Ku-faixa e acima. Os materiais de RT/duroid 5880 facilmente são cortados, cortados e feitos à máquina para dar forma. Estão resistentes a todos os solventes e reagentes, quentes ou frios, usados normalmente em gravar circuitos impressos ou em chapear bordas e furos.
Aplicações típicas:
- antenas de faixa larga da linha aérea comercial
- circuitos do microstrip
- circuitos do stripline
- aplicações da onda de milímetro
- sistemas militares do radar
- sistemas de orientação de míssil e antenas de rádio digitais pontos a ponto etc.
Especificações do PWB
| TAMANHO DO PWB | 91 x 62mm=1PCS |
| TIPO DA PLACA | O dobro tomou partido PWB |
| Número de camadas | 2 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | SIM |
| STACKUP DA CAMADA | cobre ------- 1 onça) +plate camada SUPERIOR de 35um ( |
| RT/duroid 0.787mm (31 mil.) | |
| cobre ------- 35um (1oz) + camada do BOT da placa | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | mil. 4 mil./4 |
| Furos mínimos/máximos: | 0,3 milímetros/4,2 milímetros |
| Número de furos diferentes: | 9 |
| Número de furos de broca: | 101 |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | 0 |
| Controle da impedância: | não |
| Número de dedo do ouro: | 0 |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | RT/duroid 0.787mm (31 mil.) |
| Folha final externo: | 1 onça |
| Folha final interna: | N/A |
| Altura final do PWB: | 0,9 milímetros ±0.1 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão |
| Solde a máscara para aplicar-se a: | N/A |
| Cor da máscara da solda: | N/A |
| Tipo da máscara da solda: | N/A |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | N/A |
| Cor da legenda componente | N/A |
| Fabricante Name ou logotipo: | N/A |
| ATRAVÉS DE | Chapeado através do furo (PTH), tamanho mínimo 0.3mm. |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Folha de dados de Rogers 5880 (RT/duroid 5880)
| Valor típico de RT/duroid 5880 | ||||||
| Propriedade | RT/duroid 5880 | Sentido | Unidades | Circunstância | Método do teste | |
| Constante dielétrica, εProcess | 2,20 especs. 2.20±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
| Constante dielétrica, εDesign | 2,2 | Z | N/A | 8GHz a 40 gigahertz | Método do comprimento da fase diferencial | |
| Fator de dissipação, tanδ | 0,0004 0,0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
| Coeficiente térmico do ε | -125 | Z | ppm/℃ | -50℃ do℃to 150 | IPC-TM-650 2.5.5.5 | |
| Resistividade de volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Resistividade de superfície | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Calor específico | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Calculado | |
| Módulo elástico | Teste no℃ 23 | Teste no℃ 100 | N/A | MPa (kpsi) | ASTM D 638 | |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Esforço final | 29 (4,2) | 20 (2,9) | X | |||
| 27 (3,9) | 18 (2,6) | Y | ||||
| Tensão final | 6 | 7,2 | X | % | ||
| 4,9 | 5,8 | Y | ||||
| Módulo compressivo | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Esforço final | 27 (3,9) | 22 (3,2) | X | |||
| 29 (5,3) | 21 (3,1) | Y | ||||
| 52 (7,5) | 43 (6,3) | Z | ||||
| Tensão final | 8,5 | 8,4 | X | % | ||
| 7,7 | 7,8 | Y | ||||
| 12,5 | 17,6 | Z | ||||
| Absorção da umidade | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
| Condutibilidade térmica | 0,2 | Z | W/m/k | ℃ 80 | ASTM C 518 | |
| Coeficiente da expansão térmica | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| TD | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Densidade | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Casca de cobre | 31,2 (5,5) | N/A | Pli (N/mm) | folha de 1oz (35mm) EDC após o flutuador da solda |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | N/A | N/A | N/A | UL 94 | |
| Processo sem chumbo compatível | Sim | N/A | N/A | N/A | N/A | |
