Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | RT/Duroid 6002 | Contagem da camada: | 2 camadas |
|---|---|---|---|
| Espessura do PWB: | 1.6mm | Tamanho do PWB: | 99 x 99 mm=1PCS |
| Peso de cobre: | 0.5oz | Revestimento de superfície: | Ouro da imersão |
| Destacar: | placa do PWB de 60mil Rogers,Placa do PWB de Rogers da vacância de colisão da linha aérea,Placa do PWB de Rogers Immersion Gold |
||

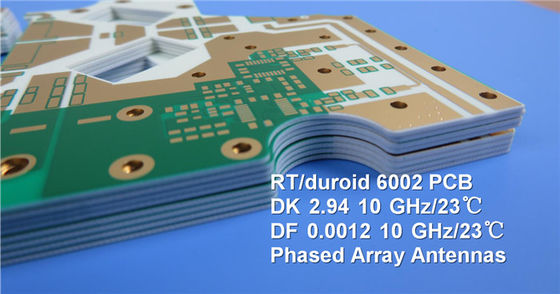

PWB do HF de Rogers construído em RT/Duroid 6002 60mil 1.524mm DK2.94 com ouro da imersão para a vacância de colisão da linha aérea comercial
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
O material da micro-ondas de Rogers RT/duroid 6002 era a primeira estratificação constante dielétrica de pequenas perdas e baixa para oferecer as propriedades elétricas e mecânicas superiores essenciais em projetar as estruturas complexas da micro-ondas que são mecanicamente seguras e eletricamente estável.
O coeficiente térmico da constante dielétrica é extremamente - baixo de -55℃ a +150℃ que fornece os desenhistas dos filtros, dos osciladores e das linha de atraso a estabilidade elétrica necessária em aplicações de exigência de hoje.
Um baixo coeficiente da linha central de Z da expansão térmica (CTE) assegura a confiança excelente de furos diretos chapeados. Os materiais de RT/duroid 6002 estiveram com sucesso a uma temperatura dada um ciclo (- 55℃ a 125℃) para mais de 5000 ciclos sem um único através da falha.
A estabilidade dimensional excelente (0,2 a 0,5 mil./polegada) é conseguida combinando o coeficiente de X e de Y de expansão para revestir. Isto elimina frequentemente gravura a água-forte dobro para conseguir tolerâncias posicionais apertadas.
O baixo módulo elástico (X, Y) reduz extremamente o esforço aplicado para soldar junções e permite que a expansão da estratificação seja forçada por uma quantidade mínima do baixo metal de CTE (6 ppm/℃) promove a confiança crescente da montagem da superfície.
As aplicações seridas particularmente às propriedades originais do material de RT/duroid 6002 incluem estruturas lisas e não-planares tais antenas, circuitos complexos da mutli-camada com conexões da inter-camada, e circuitos da micro-ondas para os projetos aeroespaciais em ambientes hostis.
Aplicações típicas:
1. Feixe que forma redes
2. Antenas dos sistemas de navegação mundiais
3. Posto em fase - antenas de disposição
4. Placas traseiras do poder
Especificações do PWB
| TAMANHO DO PWB | 99 x 99 mm=1PCS |
| TIPO DA PLACA | O dobro tomou partido PWB |
| Número de camadas | 2 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 0,5 onças) +plate camada SUPERIOR de 18um ( |
| RT/duroid 1.524mm | |
| cobre ------- camada do BOT de 18um (0,5 onças) +plate | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | mil. 4 mil./4 |
| Furos mínimos/máximos: | 0,3 milímetros/2.0mm |
| Número de furos diferentes: | 1 |
| Número de furos de broca: | 3 |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | 0 |
| Controle da impedância: | não |
| Número de dedo do ouro: | 0 |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | RT/duroid 1.524mm |
| Folha final externo: | 1 onça |
| Folha final interna: | 1 onça |
| Altura final do PWB: | 1,6 milímetros ±0.16 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão (51,3%) 0.05µm sobre o níquel de 3µm |
| Solde a máscara para aplicar-se a: | NÃO |
| Cor da máscara da solda: | NÃO |
| Tipo da máscara da solda: | NÃO |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | NÃO |
| Cor da legenda componente | NÃO |
| Fabricante Name ou logotipo: | NÃO |
| ATRAVÉS DE | Chapeado através do furo (PTH), tamanho mínimo 0.3mm. |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Folha de dados de Rogers 6002 (RT/duroid 6002)
| Valor típico de RT/duroid 6002 | |||||
| Propriedade | RT/duroid 6002 | Sentido | Unidades | Circunstância | Método do teste |
| Constante dielétrica, εProcess | 2.94±0.04 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Constante dielétrica, εDesign | 2,94 | 8GHz a 40 gigahertz | Método do comprimento da fase diferencial | ||
| Fator de dissipação, tanδ | 0,0012 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico do ε | +12 | Z | ppm/℃ | 10 gigahertz 0℃-100℃ | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 106 | Z | Mohm.cm | ASTM D 257 | |
| Resistividade de superfície | 107 | Z | Mohm | ASTM D 257 | |
| Módulo elástico | 828(120) | X, Y | MPa (kpsi) | ℃ 23 | ASTM D 638 |
| Esforço final | 6,9 (1,0) | X, Y | MPa (kpsi) | ||
| Tensão final | 7,3 | X, Y | % | ||
| Módulo compressivo | 2482(360) | Z | MPa (kpsi) | ASTM D 638 | |
| Absorção da umidade | 0,02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| Condutibilidade térmica | 0,6 | W/m/k | ℃ 80 | ASTM C518 | |
| Coeficiente da expansão térmica (-℃ 55 a 288) |
16 16 24 |
X Y Z |
ppm/℃ | RHde 23℃/50% | IPC-TM-650 2.4.41 |
| TD | 500 | ℃ TGA | ASTM D 3850 | ||
| Densidade | 2,1 | gm/cm3 | ASTM D 792 | ||
| Calor específico | 0,93 (0,22) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Casca de cobre | 8,9 (1,6) | Ibs/in. (N/mm) | IPC-TM-650 2.4.8 | ||
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | Sim | ||||
