O dobro de RT/Duroid 6002 120mil 3.048mm tomou partido placa do PWB de DK2.94 Rogers

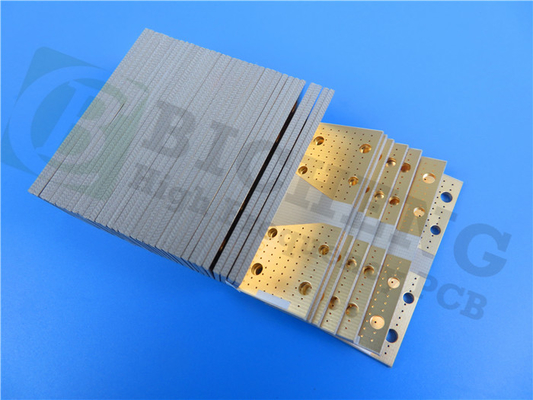

PWB do HF de Rogers construído em RT/Duroid 6002 120mil 3.048mm DK2.94 com ouro da imersão para placas traseiras do poder

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

O material da micro-ondas de Rogers RT/duroid 6002 era a primeira estratificação constante dielétrica de pequenas perdas e baixa para oferecer as propriedades elétricas e mecânicas superiores essenciais em projetar as estruturas complexas da micro-ondas que são mecanicamente seguras e eletricamente estável.

O coeficiente térmico da constante dielétrica é extremamente - baixo de -55℃ a +150℃ que fornece os desenhistas dos filtros, dos osciladores e das linha de atraso a estabilidade elétrica necessária em aplicações de exigência de hoje.

Um baixo coeficiente da linha central de Z da expansão térmica (CTE) assegura a confiança excelente de furos diretos chapeados. Os materiais de RT/duroid 6002 estiveram com sucesso a uma temperatura dada um ciclo (- 55℃ a 125℃) para mais de 5000 ciclos sem um único através da falha.

A estabilidade dimensional excelente (0,2 a 0,5 mil./polegada) é conseguida combinando o coeficiente de X e de Y de expansão para revestir. Isto elimina frequentemente gravura a água-forte dobro para conseguir tolerâncias posicionais apertadas.

O baixo módulo elástico (X, Y) reduz extremamente o esforço aplicado para soldar junções e permite que a expansão da estratificação seja forçada por uma quantidade mínima do baixo metal de CTE (6 ppm/℃) promove a confiança crescente da montagem da superfície.

As aplicações seridas particularmente às propriedades originais do material de RT/duroid 6002 incluem estruturas lisas e não-planares tais antenas, circuitos complexos da mutli-camada com conexões da inter-camada, e circuitos da micro-ondas para os projetos aeroespaciais em ambientes hostis.

Aplicações típicas:

1. Feixe que forma redes

2. Vacância de colisão da linha aérea comercial

3. Circuitos complexos da multi-camada da confiança alta

4. Placas traseiras do poder

Especificações do PWB

Folha de dados de Rogers 6002 (RT/duroid 6002)
