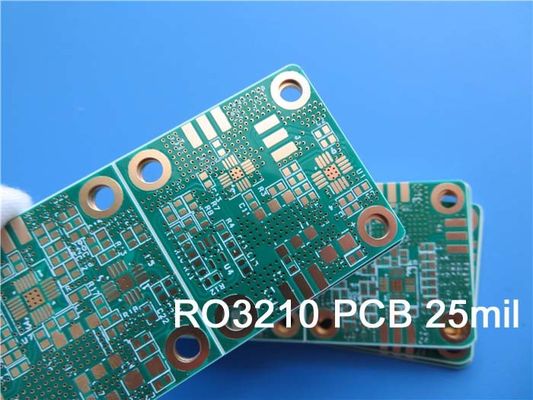

Rogers PCB RO3210 25mil DK10.2 Placa de circuitos de automóveis

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-056.V1.0

Material de base:

RO3210

Número de camadas:

2 camadas

Espessura do PCB:

0.8mm

Tamanho do PCB:

35 x 77 mm = 2 desenhos = 2PCS

Máscara de solda:

Verde

Tela de seda:

Branco

Peso de cobre:

0.5oz

Finalização da superfície:

Ouro de imersão

Destacar:

Placa de circuito RO3210 automotivo

Placa de circuito DK10.2 automotivo

Placa de circuito do carro RO3210

Descrição do produto

Os materiais de circuito de alta frequência Rogers RO3210 são laminados cerâmicos reforçados com fibra de vidro tecida.Estes materiais são projetados para oferecer desempenho elétrico excepcional e estabilidade mecânicaOs laminados RO3210 combinam a suavidade superficial de um laminado de PTFE não tecido.resulta na produção em massa e obter preço competitivo no mercadoA constante dielétrica do substrato RO3210 é de 10,2 com um fator de dissipação de 0.0027.

Aplicação típicas:

1Sistemas de prevenção de colisões automóveis

2. Automóveis posicionamento global antenas de satélite

3. Links de dados em sistemas de cabo

4. LMDS e banda larga sem fios

5Leitores de medidores remotos

Especificações de PCB

Tamanho do PCB	35 x 77 mm = 2 desenhos = 2PCS
Tipo de placa	PCB de dupla face
Número de camadas	2 camadas
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	Não
Capacidade de produção	cobre ------- 18um ((0,5 oz) + camada TOP de chapa
	RO3210 0,635 mm
	cobre ------- 18um ((0,5 oz) + camada BOT de chapa
TECNOLOGIA
Traços mínimos e espaço:	6 mil / 6 mil
Orifícios mínimos/máximos:	0.3 mm / 5.6 mm
Número de buracos diferentes:	2
Número de furos:	182
Número de cavilhas moídas:	0
Número de recortes internos:	0
Controle de impedância:	- Não.
Número do dedo dourado:	0
MATERIAL do quadro
Epoxi de vidro:	RO3210 0,635 mm
Folha final externa:	1 oz
Folha final interna:	1 oz
Altura final do PCB:	00,8 mm ± 0.08
Revestimento e revestimento
Revestimento de superfície	Ouro de imersão (23,3%) 0,05 μm sobre 3 μm de níquel
Máscara de solda Aplicar para:	TOP e Bottom, 12micron mínimo
Cor da máscara de solda:	Verde, PSR-2000GT600D, fornecido pela Taiyo.
Tipo de máscara de solda:	LPSM
CONTOUR/CUTTING	Roteamento, V-cut
Marcação
Lado da lenda do componente	De cima e de baixo.
Cor da legenda do componente	Branco, IJR-4000 MW300, marca Taiyo
Nome ou logotipo do fabricante:	Marcado no quadro num condutor e com pernas
VIA	Revestido por um buraco (PTH), de tamanho mínimo de 0,3 mm.
Classificação de inflamabilidade	A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno:	0.0059"
Revestimento de placas:	0.0029"
Tolerância de perfuração:	0.002"
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.

Rogers PCB RO3210 25mil DK10.2 Placa de circuitos de automóveis 0

Ficha de dados de Rogers3210(RO3210)

RO3210 Valor típico
Imóveis	RO3210	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	10.2±0.5	Z		10 GHz 23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	10.8	Z		8 GHz a 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação,tanδ	0.0027	Z		10 GHz 23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	- 459	Z	ppm/°C	10 GHz 0°C a 100°C	IPC-TM-650 2.5.5.5
Estabilidade dimensional	0.8	X, Y	mm/m	COND A	ASTM D257
Resistividade de volume	103		MΩ.cm	COND A	IPC 2.5.17.1
Resistividade de superfície	103		MΩ	COND A	IPC 2.5.17.1
Módulo de tração	579 517	MD CMD	KPSI	23°C	ASTM D 638
Absorção de água	< 0.1	-	%	D24/23	IPC-TM-650 2.6.2.1
Calor específico	0.79		j/g/k		Calculado
Conductividade térmica	0.81		W/M/K	80°C	ASTM C518
Coeficiente de expansão térmica (-55 a 288°C)	13 34	X, Y Z	ppm/°C	23°C/50% HRC	IPC-TM-650 2.4.4.1
Td	500		°C	TGA	ASTM D3850
Densidade	3		gm/cm³
Força da casca de cobre	11		Plínio	1 oz, EDC após flutuação de solda	IPC-TM 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.
