RogersPCB de alta frequência integradoRO4730G3 20mil 0.508milímetrosDK3.0 com Immersion Gold paraAntena da estação base celular
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Os laminados de grau de antena Rogers RO4730G3 são uma alternativa confiável e de baixo custo aos laminados convencionais à base de PTFE.Tem as propriedades mecânicas e elétricas que os projetistas de antenas precisam.Os materiais têm uma constante dielétrica de 3,0 e uma tangente de perda de 0,0022 medida a 2,5 GHz ao usar a folha EDC com tratamento reverso LoPro.Esses valores permitem que os projetistas de antenas obtenham valores de ganho substanciais enquanto minimizam a perda de sinal.Os materiais estão disponíveis com baixo desempenho PIM demonstrado, com valores melhores que -160dBc.
Os materiais RO4730G3 são compatíveis com epóxi convencional e processamento de solda sem chumbo de alta temperatura.Não requer o tratamento especial necessário em laminados tradicionais à base de PTFE para preparação de furos passantes revestidos.A multicamada pode ser obtida usando o bondply RO4450F a 175 ℃.Os sistemas de resina do RO4730G3 são projetados para fornecer as propriedades procuradas pelos projetistas de antenas.A temperatura de transição vítrea excede 280oC, levando a um baixo CTE no eixo Z, excelente confiabilidade de furos passantes revestidos e processabilidade de solda sem chumbo.
A aplicação típica é em antenas de estação base de celular.
Descrição geral

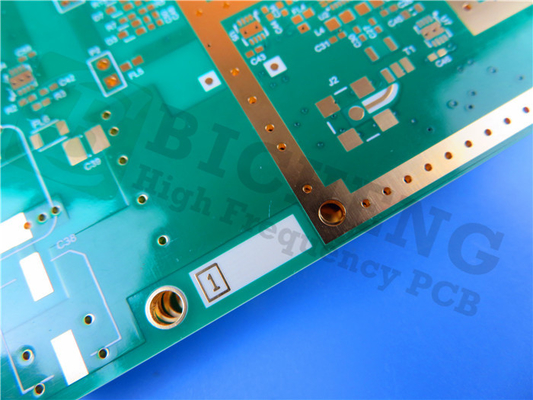

Este é um tipo de PCB de RF de dupla face construído em RO4730G3 de 0,508 mm (20mil) para a aplicação de PCB de antena de estação base celular.
Especificações básicas
Material de base: RO4730G3 20 mil (0,508 mm)
Constante dielétrica: 3,0+/-0,5
Contagem de camadas: 2 camadas
Tipo: Através de orifícios
Formato: 110mm x 50mm = 1 tipo = 1 peça
Acabamento da superfície: ouro de imersão
Peso do cobre: Camada externa 35 μm
Máscara de solda |Legenda: Verde |Branco
Altura final do PCB: 0,60 mm
Padrão: IPC 6012 Classe 2
Embalagem: 20 peças são embaladas para envio.
Prazo de entrega: 7 dias úteis
Prazo de validade: 6 meses
Ficha Técnica do Rogers 4730 (RO4730G3)
| RO4730G3 Valor Típico |
| Propriedade |
RO4730G3 |
Direção |
Unidades |
Doença |
Método de teste |
| Constante Dielétrica, εProcesso |
3,0±0,5 |
Z |
|
10 GHz 23 ℃ |
IPC-TM-650 2.5.5.5 |
| Constante dielétrica, εDesign |
2,98 |
Z |
|
1,7 GHz a 5 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação, tanδ |
0,0028 |
Z |
|
10 GHz 23 ℃ |
IPC-TM-650 2.5.5.5 |
| |
2,5 GHz |
| Coeficiente Térmico de ε |
+34 |
Z |
ppm/℃ |
-50 ℃ a 150 ℃ |
IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional |
<0,4 |
X, Y |
mm/m |
após etech +E2/150 ℃ |
IPC-TM-650 2.4.39A |
| Resistividade de volume (0,030") |
9 x 107 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de Superfície (0,030") |
7,2 x 105 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| PIM |
-165 |
|
dBc |
50 ohms 0,060" |
43 dBm 1900 MHz |
| Força Elétrica (0,030") |
730 |
Z |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Resistência à Flexão MD |
181 (26,3) |
|
MPa (kpsi) |
RT |
ASTM D790 |
| CMD |
139 (20.2) |
|
| Absorção De Umidade |
0,093 |
- |
% |
48/50 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Condutividade térmica |
0,45 |
Z |
W/mK |
50℃ |
ASTM D5470 |
| Coeficiente de expansão térmica |
15.9
14.4
35.2 |
x
Y
Z |
ppm/℃ |
-50 ℃ a 288 ℃ |
IPC-TM-650 2.4.4.1 |
| Tg |
>280 |
|
℃ |
|
IPC-TM-650 2.4.24 |
| Td |
411 |
|
℃ |
|
ASTM D3850 |
| Densidade |
1,58 |
|
g/cm3 |
|
ASTM D792 |
| Força da Casca de Cobre |
4.1 |
|
pli |
1 oz, LoPro EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Compatível com processos sem chumbo |
Sim |
|
|
|
|
