Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | RO4730G3 30mil | Contagem da camada: | 2 camadas |
|---|---|---|---|
| Espessura do PWB: | 1.1mm | Tamanho do PWB: | 110mm x 100mm = 1 tipos = 1 parte |
| Máscara da solda: | Verde | Silkscreen: | Branco |
| Peso de cobre: | Μm exterior da camada 35 | Revestimento de superfície: | Ouro da imersão |
| Realçar: | PWB de alta frequência de Rogers RO4730,PWB 30mil de alta frequência,PWB de alta frequência do ouro da imersão |
||

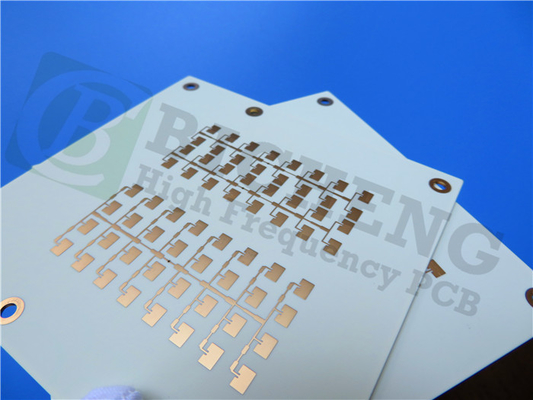

Placa de circuito impresso de alta frequência Rogers construída sobreRO4730G3 30mil0,762milímetrosDK3.0 com ouro de imersãopara telecomunicações sem fioAntenas
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Os laminados de grau de antena Rogers RO4730G3 são uma alternativa confiável e de baixo custo aos laminados convencionais à base de PTFE.Tem as propriedades mecânicas e elétricas que os projetistas de antenas precisam.Os materiais têm uma constante dielétrica de 3,0 e uma tangente de perda de 0,0022 medida a 2,5 GHz ao usar a folha EDC com tratamento reverso LoPro.Esses valores permitem que os projetistas de antenas obtenham valores de ganho substanciais enquanto minimizam a perda de sinal.Os materiais estão disponíveis com baixo desempenho PIM demonstrado, com valores melhores que -160dBc.
Os materiais RO4730G3 são compatíveis com epóxi convencional e processamento de solda sem chumbo de alta temperatura.Não requer o tratamento especial necessário em laminados tradicionais à base de PTFE para preparação de furos passantes revestidos.A multicamada pode ser obtida usando o bondply RO4450F a 175 ℃.Os sistemas de resina do RO4730G3 são projetados para fornecer as propriedades procuradas pelos projetistas de antenas.A temperatura de transição vítrea excede 280oC, levando a um baixo CTE no eixo Z, excelente confiabilidade de furos passantes revestidos e processabilidade de solda sem chumbo.
A aplicação típica é em antenas de estação base de celular.
Descrição geral
Este é um tipo de PCB de RF de dupla face construído em RO4730G3 de 0,762 mm (30mil) para a aplicação de antenas de telecomunicações sem fio.
Especificações básicas
Material de base: RO4730G3 30 mil (0,762 mm)
Constante dielétrica: 3,0+/-0,5
Contagem de camadas: 2 camadas
Tipo: Através de orifícios
Formato: 110mm x 100mm = 1 tipo = 1 peça
Acabamento da superfície: ouro de imersão
Peso do cobre: Camada externa 35 μm
Máscara de solda |Legenda: Verde |Branco
Altura final do PCB: 1,1 mm
Padrão: IPC 6012 Classe 2
Embalagem: 20 peças são embaladas para envio.
Prazo de entrega: 7 dias úteis
Prazo de validade: 6 meses
Ficha Técnica do Rogers 4730 (RO4730G3)
| RO4730G3 Valor Típico | |||||
| Propriedade | RO4730G3 | Direção | Unidades | Doença | Método de teste |
| Constante Dielétrica, εProcesso | 3,0±0,5 | Z | 10 GHz 23 ℃ | IPC-TM-650 2.5.5.5 | |
| Constante dielétrica, εDesign | 2,98 | Z | 1,7 GHz a 5 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação, tanδ | 0,0028 | Z | 10 GHz 23 ℃ | IPC-TM-650 2.5.5.5 | |
| 2,5 GHz | |||||
| Coeficiente Térmico de ε | +34 | Z | ppm/℃ | -50 ℃ a 150 ℃ | IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional | <0,4 | X, Y | mm/m | após etech +E2/150 ℃ | IPC-TM-650 2.4.39A |
| Resistividade de volume (0,030") | 9 x 107 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade de Superfície (0,030") | 7,2 x 105 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| PIM | -165 | dBc | 50 ohms 0,060" | 43 dBm 1900 MHz | |
| Força Elétrica (0,030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Resistência à Flexão MD | 181 (26,3) | MPa (kpsi) | RT | ASTM D790 | |
| CMD | 139 (20.2) | ||||
| Absorção De Umidade | 0,093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
| Condutividade térmica | 0,45 | Z | W/mK | 50℃ | ASTM D5470 |
| Coeficiente de expansão térmica | 15.9 14.4 35.2 |
x Y Z |
ppm/℃ | -50 ℃ a 288 ℃ | IPC-TM-650 2.4.4.1 |
| Tg | >280 | ℃ | IPC-TM-650 2.4.24 | ||
| Td | 411 | ℃ | ASTM D3850 | ||
| Densidade | 1,58 | g/cm3 | ASTM D792 | ||
| Força da Casca de Cobre | 4.1 | pli | 1 oz, LoPro EDC | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Compatível com processos sem chumbo | Sim | ||||
