PWB de alta frequência de Rogers RT/Duroid 6006 com máscara verde da solda
  • Nome
  • Nome
  • Nome

PWB de alta frequência de Rogers RT/Duroid 6006 com máscara verde da solda

MOQ: 1pcs
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
CHINA
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-062.V1.0
Matéria-prima:
Composto cerâmico-PTFE
Contagem da camada:
1 camada, 2 camadas
Espessura do PWB:
10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Tamanho do PWB:
≤400mm X 500mm
Máscara da solda:
Etc. verde, preto, azul, amarelo, vermelho.
Peso de cobre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície:
Cobre desencapado, HASL, ENIG, lata da imersão, OSP.
Destacar:

PWB de alta frequência de Duroid 6006

,

PWB de alta frequência de Rogers RT

,

PWB de alta frequência da máscara da solda

Descrição do produto



PWB de alta frequência de Rogers RT/Duroid 6006



As estratificações da micro-ondas de Rogers RT/duroid 6006 são os compostos cerâmicos-PTFE que são projetados para as aplicações eletrônicas e da micro-ondas de circuito que exigem uma constante dielétrica alta. A estratificação de RT/duroid 6006 está disponível com um valor constante dielétrico de 6,15.

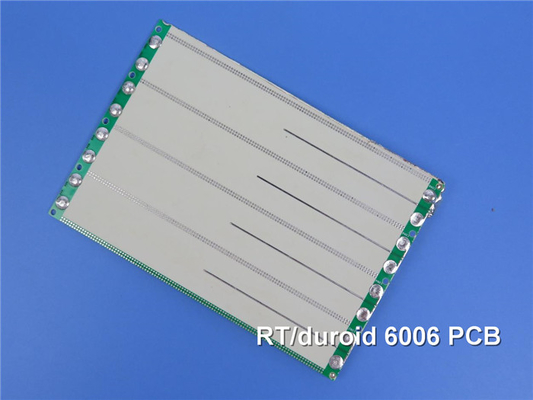

PWB de alta frequência de Rogers RT/Duroid 6006 com máscara verde da solda 0



A micro-ondas de RT/duroid 6006 lamina a facilidade da característica da fabricação e da estabilidade no uso. Resultados desta propriedade na possibilidade de produção em massa e de reduzir o custo dos bens. Tem firmemente o controle da constante dielétrica e de espessura, a absorção da baixa umidade, e a boa estabilidade mecânica térmica.



PWB de alta frequência de Rogers RT/Duroid 6006 com máscara verde da solda 1



PWB de alta frequência de Rogers RT/Duroid 6006 com máscara verde da solda 2



As placas de circuito impresso de RT/Duroid 6006 são amplamente utilizadas nos sistemas de vacância de colisão dos aviões, nos sistemas de alarme à terra do radar, nas antenas do remendo e nos sistemas de comunicações satélites etc.



Valor típico de RT/duroid 6006
Propriedade RT/duroid 6006 Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 6.15±0.15 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 apertou o stripline
Constante dielétrica, εDesign 6,45 Z   8GHz a 40 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, tanδ 0,0027 Z   10 GHz/A IPC-TM-650 2.5.5.5
Coeficiente térmico do ε -410 Z ppm/℃ -50℃-170℃ IPC-TM-650 2.5.5.5
Resistividade de volume 7 x 107   Mohm.cm IPC 2.5.17.1
Resistividade de superfície 2 x 107   Mohm IPC 2.5.17.1
Propriedades elásticas ASTM D638 (taxa de tensão 0.1/min.)
Módulo Young 627(91) 517(75) X Y MPa (kpsi)
Esforço final 20 (2,8) 17 (2,5) X Y MPa (kpsi)
Tensão final 12 a 13 4 a 6 X Y %
Propriedades compressivas   ASTM D695 (taxa de tensão 0.05/min.)
Módulo Young 1069 (115) Z MPa (kpsi)
Esforço final 54 (7,9) Z MPa (kpsi)
Tensão final 33 Z %
Módulo Flexural 2634 (382) 1951 (283) X MPa (kpsi) ASTM D790
Esforço final 38 (5,5) X Y MPa (kpsi)
Deformação sob a carga 0,33 2,1 Z Z % 24hr/50℃/7MPa 24hr/150℃/7MPa ASTM D261
Absorção da umidade 0,05   % D48/50℃ 0,050" (1.27mm) densamente IPC-TM-650 2.6.2.1
Condutibilidade térmica 0,49   W/m/k 80℃ ASTM C518
Coeficiente da expansão térmica 47
34
117		 X
Y
Z		 ppm/℃ RH de 23℃/50% IPC-TM-650 2.4.41
TD 500   ℃ TGA   ASTM D3850
Densidade 2,7   g/cm3   ASTM D792
Calor específico 0,97 (0,231)   j/g/k
(BTU/ib/OF)		   Calculado
Casca de cobre 14,3 (2,5)   pli (N/mm) após o flutuador da solda IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível Sim



PWB de alta frequência de Rogers RT/Duroid 6006 com máscara verde da solda 3
