Multi camada B Rogers 4350 3 PWB do ouro da imersão da camada 1.88mm para o impulsionador sem fio

PCB de alta frequência de 3 camadas construída em 60mil RO4350B e 6,6mil RO4350B com ENIG para Wireless Booster

(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Os PCBs multicamadas de alta frequência são feitos de todos os materiais de alta frequência, inclusive de adesivo pré-impregnado.Por exemplo, um PCB RO4350B de 4 camadas é um composto de 2 núcleos de substratos RO4350B.Como é do conhecimento de todos, existem 8 núcleos na família RO4350B, ou seja, 4mil (0,101mm) a 60mil (1,524mm).

Portanto, é muito interessante que o empilhamento de 4 camadas possa ser feito de várias maneiras diferentes.

Este PCB de alta frequência de 3 camadas é construído em 2 núcleos de RO4350B e uma camada de cobre é gravada, deixando 3 camadas.

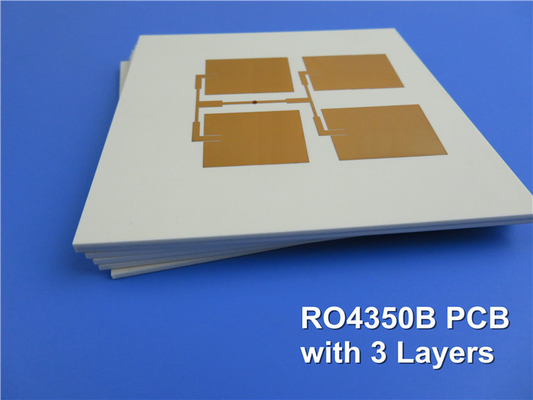

A estrutura é uma folha de 60mil RO4350B mais 4mil RO4450F prepreg e 6,6mil RO4350B combinados.O tabuleiro é um quadrado de 110mm x 110mm, com acabamentos em ouro de imersão nas almofadas.São 20 peças embaladas para envio e utilizadas para booster wireless.

A seguir está o valor real na fabricação de engenharia.

Características e benefícios

1) Excelente desempenho de alta frequência devido à baixa tolerância e perda dielétrica;

2) A redução da perda de sinal em aplicações de alta frequência atende às necessidades de desenvolvimento da tecnologia de comunicação;

3) Engenheiros profissionais e experientes verificam seus arquivos de produção

4) Serviço pós-venda sem complicações e individualizado;

5) Fábrica certificada UL, ISO14001, IAFT16949.

Aplicativos

Amplificador, combinador de antena, conversor de frequência, amplificador de tronco, módulo de RF, divisor de potência, bloco de baixo ruído, antena 4G

Parâmetro e folha de dados

NossoPolítica de qualidade

A Bicheng desenvolveu uma série de procedimentos e abordagens de gerenciamento para garantir que os PCBs estejam em conformidade com os requisitos dos clientes, incluindo a seleção dos fornecedores, inspeção de trabalho em andamento (WIP), inspeção de entrega de saída e atendimento ao cliente, etc.
