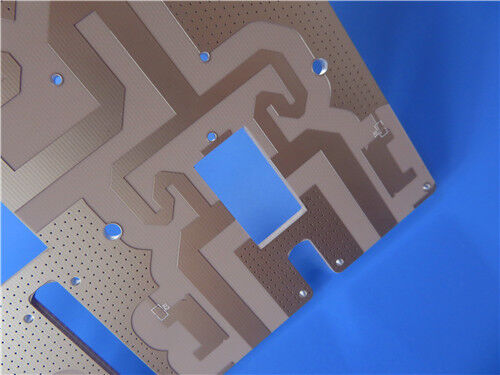

Esta placa de circuito impresso (PCB) híbrida customizada de 4 camadas utiliza laminação heterogênea combinando substrato de PTFE preenchido com cerâmica Rogers RO3010 e prepreg FR4 1080. Sua estrutura de empilhamento segue 1,27 mm RO3010 + 0,076 mm FR4 1080 PP + 1,27 mm RO3010, resultando em uma espessura de laminação final de 2,8 mm. Cada camada de circuito apresenta peso de cobre acabado de 1 oz. A placa adota tratamento de superfície de estanho por imersão, sem máscara de solda em nenhum dos lados e marcações em serigrafia branca. Com dimensões de 143 mm × 97,5 mm para uma unidade, este protótipo físico ilustra como o empilhamento simétrico mitiga a deformação em placas de circuito híbridas RO3010.Especificações da PCBAo contrário das placas mistas assimétricas convencionais, esta PCB de 4 camadas implementa um layout dual-core totalmente simétrico. Dois núcleos de alta frequência RO3010 idênticos de 1,27 mm são unidos usando prepreg FR4 1080 ultrafino de 0,076 mm no meio. Este conceito estrutural equilibrado atua como a solução primária para minimizar a deformação durante a prensagem em alta temperatura e o ciclo térmico.
Item de Especificação
Detalhes do Parâmetro
| Configuração de Camadas |
PCB híbrida rígida de 4 camadas |
| Estrutura de Empilhamento |
1,27 mm RO3010 + 0,076 mm FR4 1080 PP + 1,27 mm RO3010 |
| Espessura Final da Placa |
2,8 mm |
| Peso do Cobre |
Cobre acabado de 1 oz por camada |
| Dimensões e Quantidade |
143 mm × 97,5 mm, 1 unidade |
| Acabamento de Superfície |
Estanho por Imersão |
| Máscara de Solda e Serigrafia |
Sem máscara de solda, legenda em serigrafia branca |
| Empilhamento Simétrico para Redução de Deformação em PCBs Híbridas RO3010 |
A laminação híbrida que combina RO3010 com prepreg FR4 inerentemente apresenta riscos de deformação. O PTFE preenchido com cerâmica do RO3010 e o prepreg FR4 apresentam valores de CTE incompatíveis e se comportam de maneira diferente ao liberar estresse térmico. Projetos de empilhamento assimétrico comumente levam a dobras ou torções após a laminação, o que arruína a planicidade e causa falhas durante a montagem SMT. |
Esta PCB de quatro camadas de 2,8 mm aborda esse obstáculo de fabricação implementando um empilhamento simétrico. Núcleos RO3010 correspondentes ficam em ambos os lados externos, com prepreg FR4 1080 fino servindo como meio de ligação central. O estresse térmico gerado pelos lados superior e inferior se contrapõe durante a laminação. Essa configuração reduz o estresse interno residual e melhora muito a planicidade da placa, evitando deformação em fluxos de trabalho posteriores de ciclo térmico e montagem.
Esta placa física serve como um estudo de caso prático de 2,8 mm. Ela valida o empilhamento simétrico como uma opção de processo robusta para a produção em massa de placas híbridas de alta frequência RO3010 + FR4, especialmente placas mais espessas que são mais propensas à deformação.
Destaques Adicionais de Controle de Processo
Fluxo de Resina e Controle de Preenchimento do PP 1080: Os fabricantes gerenciam de perto o fluxo de resina e o preenchimento de cola para este prepreg ultrafino de 0,076 mm, para evitar vazios, resina insuficiente e delaminação entre materiais dissimilares.
Gerenciamento de Correspondência de CTE Heterogêneo: Parâmetros de prensagem ajustados reduzem a lacuna de expansão térmica entre RO3010 e FR4, estabilizando ainda mais os resultados de laminação baseados em design de empilhamento simétrico.
Viabilidade de Produção em Massa Estável: Equilibra desempenho elétrico de alta frequência, rendimento de planicidade e custo de produção para se adequar a projetos comerciais.
Introdução ao Material Rogers RO3010
RO3010 é um laminado de alta frequência de PTFE preenchido com cerâmica com uma constante dielétrica estável e baixo fator de dissipação. Ele mantém um desempenho elétrico consistente em mudanças de frequência e temperatura. Quando combinado com prepreg FR4 em um empilhamento híbrido, ele reduz os custos de material em comparação com placas totalmente Rogers, mantendo uma estabilidade de sinal de RF confiável. É amplamente selecionado para projetos comerciais de alta frequência onde o controle de custos é importante.
Recursos e Vantagens do Produto
Melhor Planicidade via Empilhamento Simétrico: Contrapõe o estresse térmico e reduz a deformação em placas híbridas
Forte Ligação Intercamadas: O fluxo de resina controlado do PP 1080 elimina vazios e riscos de delaminação
- Desempenho Confiável de Alta Frequência: Núcleos RO3010 suportam transmissão de sinal de RF de baixa perda
- Construção Amigável para SMT: Acabamento de estanho por imersão e serigrafia branca clara agilizam o trabalho de montagem
- Estrutura Híbrida Econômica: Combina desempenho de RF premium com custos de fabricação práticos
- Aplicações Típicas
- Módulos de micro-ondas de RF comerciais
Circuitos de estação base de comunicação sem fio
- Sistemas de processamento de sinal de alta frequência
- Divisores de potência de RF, acopladores e placas de antena
- Projetos de validação de protótipos de alta frequência
- Conclusão
- Esta PCB híbrida RO3010 + FR4 de 4 camadas e 2,8 mm é projetada em torno do princípio central de empilhamento simétrico para reduzir a deformação observada em placas de laminação mista heterogênea. Com camadas de cobre de 1 oz, acabamento de superfície de estanho por imersão e controles precisos de laminação, a placa atinge excelente planicidade e desempenho estável de alta frequência. Este protótipo físico fornece referências de processo acionáveis para a fabricação de PCBs híbridas espessas de alta frequência Rogers.
