6-camada MT77 PCB Ultra Low Loss resina plugging Blind Vias Circuit

Este MT77 Astra PCB de 6 camadas é uma placa de circuito de alta frequência de alta qualidade com perdas ultra baixas projetada para aplicações de RF e microondas de alta precisão.Laminados de núcleo MT77 Astra de 127 mm e prepreg combinados MT77 Astra, este PCB personalizado de alta frequência oferece uma espessura de placa fina de 0,994 mm. Adota uma estrutura de cobre híbrida profissional com 0,994 mm de espessura.5oz camadas de cobre internas para roteamento de linha fina e 1oz camadas de cobre externas para transmissão estável de sinal de alta frequência.

Com acabamento de superfície em prata, máscara de solda verde e serigrafia branca,Este PCB RF de grau automotivo adota processos industriais avançados, incluindo G12 resina plugging com preenchimento de galvanização completa e personalizado L1-L2Compativel com o fluxo de trabalho de fabricação FR-4, layout HDI e design VIPPO, o MT77 Astra 6 camadas PCB apresenta ultra-baixo 0.0017 Perda de Df e desempenho estável a altas temperaturas DkComo uma alternativa rentável aos substratos caros de microondas de PTFE, é amplamente utilizado para radar automotivo, antenas de longo alcance e dispositivos de comunicação de microondas comerciais,Certificado com conformidade UL E41625 e RoHS.

O que é o MT77 Astra?

O MT77 Astra é um laminado de alta frequência termossintético profissional personalizado para os modernos projetos de PCB de RF comercial, microondas e radar automotivo.Este substrato de alto desempenho mantém uma constante dielétrica extremamente estável (Dk) numa ampla gama de temperaturas de -40°C a +140°C e suporta a operação de alta frequência da banda WDiferente dos materiais convencionais de PCB de alta perda, o MT77 Astra elimina a deriva de parâmetros elétricos sob mudanças extremas de temperatura e frequência.garantir uma saída de circuito consistente e fiável em ambientes de trabalho complexos.

Com um fator de dissipação ultra-baixo de Df=0.0017, MT77 Astra minimiza efetivamente a atenuação do sinal de alta frequência e a perda de transmissão, oferecendo desempenho elétrico de nível de microondas a um custo de produção muito menor do que os materiais PTFE.Este laminado de alta frequência possui excelente fabricabilidade, total compatibilidade de processo FR-4, estabilidade dimensional superior e adaptabilidade multi-laminagem.MT77 Astra é totalmente compatível com o conjunto sem chumbo, com certificação UL e compatível com RoHS, ideal para produção em massa de produtos eletrônicos RF de ponta.

MT77 Características do PCB Astra

MT77 Astra PCB Processamento e Fabricação Vantagens

Em comparação com os substratos tradicionais de alta frequência, o material MT77 Astra PCB combina desempenho elétrico premium e excelente fabricação em massa, suportando alta precisãoPCB HDI de múltiplas camadasFabricação com maior rendimento e menor custo:

Compatibilidade total dos processos FR-4: não é necessário equipamento especial; totalmente adaptável às linhas de produção FR-4 padrão,A redução efetiva dos limiares técnicos e dos custos de fabrico para a produção de PCB de alta frequência

Desempenho de laminação de alta eficiência: apresenta ciclos de laminação curtos, suporta processos de multi-laminação repetidos,e fornece excelente fluxo de resina e efeito de preenchimento para estruturas complexas de várias camadas

Fluxo de trabalho de usinagem simplificado: reduz o desgaste da broca durante o processamento de furos e elimina os procedimentos de desmanchagem por plasma, melhorando muito a eficiência da produção e a taxa de rendimento do produto acabado

Estabilidade dimensional superior: mantém a planície estável da placa e a tolerância dimensional precisa após ciclos térmicos repetidos, evitando deformações da placa e defeitos de desalinhamento da camada

Compatibilidade avançada de projeto: totalmente compatível com qualquer interconexão de camada, tecnologia de miniaturização HDI e projeto VIPPO, suportando layout de PCB de alta densidade compacto de alta frequência

6 camada MT77 Astra PCB Especificações completas

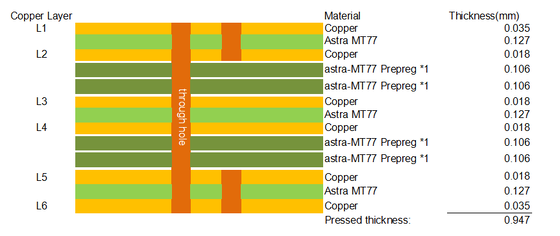

Estrutura de empilhamento de PCB de 6 camadas MT77

MT77 Especificações técnicas do material Astra

Serviço de PCB personalizado e garantia de qualidade

Formato da obra:Apoiamos arquivos de design Gerber RS-274-X padrão para manufatura de PCB de alta frequência MT77 Astra personalizada, garantindo resultados de fabricação precisos e repetíveis para todos os projetos de circuitos de RF e microondas.

Controlo de qualidade rigoroso:Todos os PCB de 6 camadas MT77 Astra cumprem os padrões IPC-Classe-2.Todos os painéis acabados são submetidos a 100% de testes elétricos antes da expedição para eliminar defeitos abertos/cortos e garantir consistência estável do lote.

Serviço Global Personalizado:Fornecemos soluções de PCB personalizadas em um só ponto, incluindo consultoria técnica profissional, cotação personalizada e envio mundial para todas as encomendas de PCB.

MT77 PCB Principais aplicações

• Sistemas de radar para automóveis
• Antenas de comunicação de longo alcance
• Módulos de circuito de RF e microondas
• Eletrônicos de alta frequência montados em veículos
• Dispositivos de alta frequência de banda W

Conclusão

Esta placa de circuito impresso de 6 camadas MT77 Astra Ultra-Low Loss RF é uma placa de circuito impresso de alto desempenho de grau de microondas otimizada para radar automotivo e dispositivos de comunicação de alta frequência.Com um factor de dissipação ultra-baixo de 0.0017, desempenho dieléctrico estável de -40°C a +140°C e total compatibilidade de processo FR-4, oferece desempenho RF de nível PTFE a custos de fabricação mais baixos.Blindes de precisão através de estrutura e design de espessura de cobre híbrido, este PCB de alta frequência certificado é o substituto ideal e rentável para substratos de microondas importados, adequado para a produção em massa de radar automotivo de ponta,Antenas de longo alcance e produtos eletrónicos de microondas de precisão.
