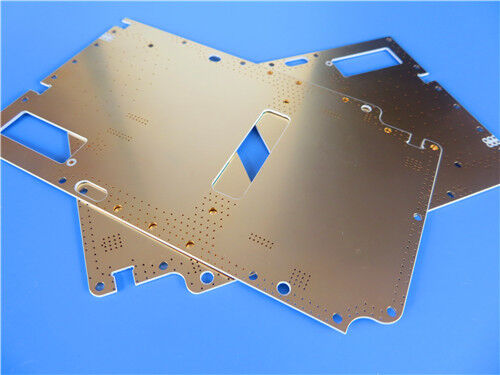

Placa de Circuito Impresso de Alta Frequência Rogers RO3210 de 4 Camadas, 1.22mm com Acabamento ISIG

Esta PCB customizada de alta frequência Rogers de 4 camadas adota um empilhamento simétrico: duas peças de núcleos RO3210 de 0,508 mm ligadas por prepreg RO4450F de 0,2 mm. A espessura final prensada atinge 1,22 mm. As camadas externas e internas utilizam cobre de 1 oz, suportando transmissão consistente de sinais de alta frequência. Com dimensões de 79 mm × 79 mm para 1 peça, a placa é nua em ambos os lados, sem máscara de solda e sem serigrafia. É finalizada com banho de prata mais banho de ouro para oferecer excelente condutividade e desempenho anti-manchas. Slots customizados com profundidade controlada são usinados para atender a requisitos estruturais especiais de circuitos de RF. Construída inteiramente com materiais de alta frequência Rogers, esta PCB mantém desempenho elétrico estável e propriedades mecânicas confiáveis para aplicações de micro-ondas e RF.

Especificações da PCB
Esta PCB de 4 camadas utiliza um empilhamento de materiais totalmente Rogers. Núcleos RO3210 formam as camadas do circuito, enquanto o prepreg RO4450F atua como filme de ligação entre as camadas internas. Laminação de precisão e ranhuras customizadas com profundidade controlada são aplicadas para designs avançados de circuitos de RF.

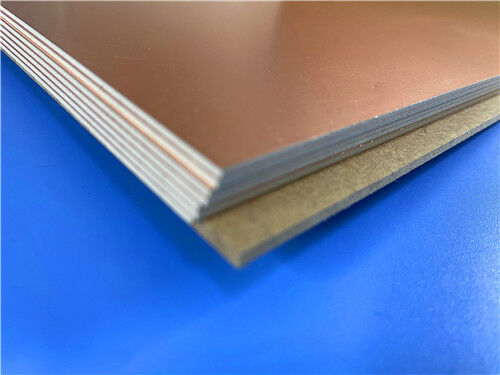

Introdução ao Material Rogers RO3210
Os materiais de circuito de alta frequência RO3210™ são laminados preenchidos com cerâmica reforçados com fibra de vidro tecida. Projetado para oferecer excelente desempenho elétrico e estabilidade mecânica a preços competitivos, o RO3210 pertence à série RO3200™, uma extensão aprimorada da série RO3000® com estabilidade mecânica aprimorada.

A série RO3200 combina a superfície lisa de laminados de PTFE não tecidos para tolerâncias de gravação de linha mais apertadas, juntamente com a rigidez de substratos de PTFE com vidro tecido. A fabricação segue técnicas padrão de processamento de PCB de PTFE, conforme descrito no guia oficial de fabricação “Fabrication Guidelines for RO3000 Series High Frequency Circuit Materials”. O RO3210 apresenta uma constante dielétrica de 10,2 e um fator de dissipação de 0,0027. Os laminados da série RO3200 são fabricados sob um sistema de qualidade certificado ISO 9002.



Benefícios do Material do Núcleo

• Estabilidade mecânica aprimorada em comparação com os materiais clássicos da série RO3000
• A superfície lisa do laminado permite tolerância de gravação mais apertada para trilhas de circuito finas
• Dk=10,2 e baixo fator de dissipação (0,0027), minimizando a perda de sinal de alta frequência
• Fabricação certificada ISO 9002 garante desempenho consistente de lote
• Compatível com processos de fabricação de PCB de PTFE padrão
• O prepreg RO4450F fornece ligação confiável para empilhamento multicamadas Rogers


Aplicações Típicas
Graças às propriedades dielétricas estáveis e rigidez mecânica aprimorada, esta PCB RO3210 de 4 camadas é amplamente utilizada em sistemas comerciais de micro-ondas e RF:


• Sistemas de prevenção de colisão automotiva
• Antenas de satélite GPS automotivas
• Sistemas de telecomunicações sem fio
• Antenas de patch microstrip para comunicações sem fio
• Satélites de transmissão direta
• Links de dados em sistemas de cabo
• Leitores remotos de medidores
• Backplanes de energia
• LMDS e banda larga sem fio
• Infraestrutura de estação base


Conclusão
Esta PCB Rogers customizada de 4 camadas utiliza um empilhamento simétrico de núcleos RO3210 ligados com prepreg RO4450F. Cobre de 1 oz é aplicado em ambas as camadas, interna e externa. A placa possui lados superior e inferior nus, sem máscara de solda ou serigrafia, finalizada com banho de prata e ouro. Slots customizados com profundidade controlada são usinados para designs de RF especializados. O RO3210 oferece estabilidade mecânica aprimorada, capacidade de gravação precisa e baixa perda em alta frequência. Esta PCB multicamadas totalmente Rogers é uma solução confiável para radar automotivo, antenas de satélite, banda larga sem fio e projetos de infraestrutura de estação base.
