Resistência Multilayer da baixa temperatura da placa do PWB do PWB 0.82mm Rogers 4350 altos do TG

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-064.V1.0

Matéria-prima:

RO4350B

Contagem da camada:

4 camadas

Espessura do PWB:

0.82mm

Tamanho do PWB:

85 x 100mm=1PCS

Peso de cobre:

Revestimento de superfície:

Ouro da imersão

Destacar:

Placa Multilayer do PWB IATF16949

placa Multilayer do PWB de 0.82mm

placa de circuito impresso Multilayer de 0.82mm

Descrição do produto

PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

PCBs de alta frequência Multilayer é feito de todo o material de alta frequência inclusivo do esparadrapo do prepreg. Por exemplo, 4 um PWB da camada RO4350B é um composto de 2 núcleos de carcaças de RO4350B. Como é sabido a tudo, há 8 núcleos na família de RO4350B, isto é 4mil (0.101mm) a 60mil (1.524mm).

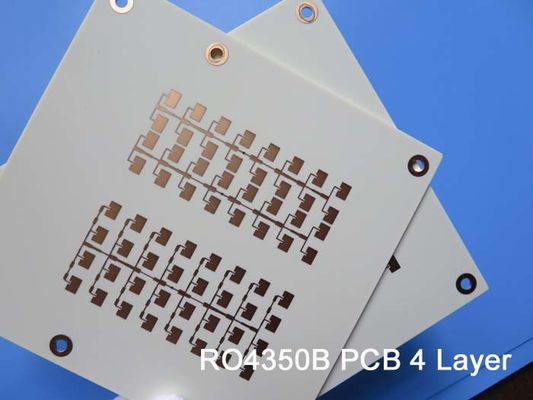

Resistência Multilayer da baixa temperatura da placa do PWB do PWB 0.82mm Rogers 4350 altos do TG 0

Assim é muito interessante que a pilha-acima de 4 camadas pode ser feita em muitas maneiras diferentes.

Hoje nós falamos somos 4 um PWB da alta frequência da camada RO4350B construído na carcaça de 6.6mil e de 10mil RO4350B para a aplicação do sistema do radar. Esta placa do RF tem uma espessura de 0.82mm com uma trilha 4mil e uma diferença 5mil mínimas. Este é um PWB multilayer de alta frequência puro com o RO4450B como o prepreg dielétrico. Outras especificações são silkscreen branco sobre a máscara verde da solda, ouro da imersão chapeado em almofadas. A placa inteira é fornecida 1 acima pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 painéis são embalados para a expedição. Está aqui o detalhe de pilha-acima:

Resistência Multilayer da baixa temperatura da placa do PWB do PWB 0.82mm Rogers 4350 altos do TG 1

Características e benefícios

1) Desempenho de alta frequência excelente devido à baixas tolerância e perda dielétricas;

2) Resistência da boa alta temperatura e da baixa temperatura (- 192℃-260℃);

3) Taxa elegível dos produtos de primeira produção: >95%

4) Entrega no tempo: >98%

5) Taxa da queixa do cliente: <1>

Resistência Multilayer da baixa temperatura da placa do PWB do PWB 0.82mm Rogers 4350 altos do TG 2

Aplicações

o Vario-acoplador, impulsionador Torre-montado, amplificador de potência, sensores acústicos da detecção, RF comuta,

Folha do parâmetro e de dados

TAMANHO DO PWB	85 x 100mm=1PCS
TIPO DA PLACA	PWB Multilayer
Número de camadas	4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	Não
STACKUP DA CAMADA	Cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
	RO4350B dielétrico 0.168mm (6,6 mil.)
	Cobre ------- 35um (1oz)
	RO4350F dielétrico 0.203mm (8 mil.)
	Cobre ------ 35um (1oz)
	RO4450B dielétrico 0.254mm (10 mil.)
	Cobre ------35um (1oz) + camada inferior da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 4 mil./5
Furos mínimos/máximos:	0,25 milímetros/2,0 milímetros
Número de furos diferentes:	5
Número de furos de broca:	175
Número de entalhes moídos:	0
Número de entalhes internos:	3
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	RO4350B Tg280℃, er<3>
Folha final externo:	1,5 onças
Folha final interna:	1 onça
Altura final do PWB:	0,82 milímetros ±0.1mm
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão
Solde a máscara para aplicar-se a:	N/A
Cor da máscara da solda:	N/A
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	N/A
Cor da legenda componente	N/A
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.25mm.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
