RO4350B 4 mergulha a placa de circuito Multilayer de 0.8mm com Silkscreen branco

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-067.V1.0

Material base:

RO4350B

Contagem de camadas:

4 camadas

Espessura da PCB:

0,8 mm

Tamanho da placa de circuito impresso:

120x120mm=1PCS

Máscara de solda:

Verde

Silkscreen:

Branco

Peso de cobre:

Acabamento de superfície:

ouro de imersão

Destacar:

4 camadas de placa de circuito Multilayer

placa de circuito Multilayer de 0.8mm

placa de circuito da camada de 0.8mm multi

Descrição do produto

PCB de alta frequência de 4 camadas construído em 2 núcleos de 10mil RO4350B com Ouro de Imersão para Sistema de Antena Sem Fio

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Esta é uma PCB de alta frequência RO4350B de 4 camadas construída em 2 núcleos de 10mil, colados por 1 folha de pré-impregnado RO4450F. De acordo com a exigência de transmissão de sinal, o pré-impregnado pode ser 1 folha (4mil), 2 folhas e 3 folhas. Esta placa é para a aplicação de Sistema de Antena Sem Fio. Tem 0,80 mm de espessura, legenda branca sobre máscara de solda verde coberta em ambos os lados e ouro de imersão nas almofadas. São fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.

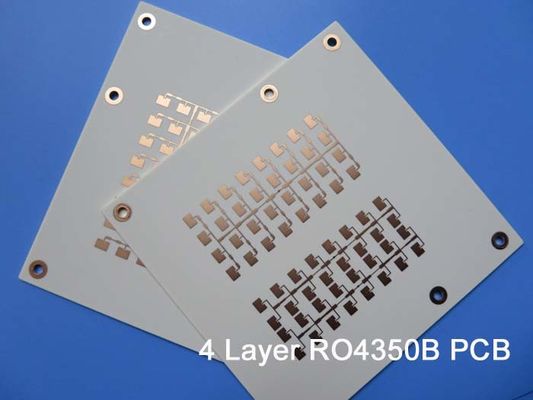

RO4350B 4 mergulha a placa de circuito Multilayer de 0.8mm com Silkscreen branco 0

Parâmetros e ficha técnica

TAMANHO DA PCB	120 x 120mm=1PCS
TIPO DE PLACA	PCB multicamadas
Número de camadas	4 camadas
Componentes de montagem em superfície	SIM
Componentes de furo passante	SIM
PILHA DE CAMADAS	cobre ------- 35um(1 oz)+camada SUPERIOR chapeada
	RO4350B 0.254mm
	cobre ------- 35um(1oz) Camada Média 1
	RO4450F 0.1016mm
	cobre ------- 35um(1oz) Camada Média 2
	RO4350B 0.254mm
	cobre ------- 35um(1 oz)+camada INFERIOR chapeada
TECNOLOGIA
Traço e espaço mínimos:	5.5 mil / 6 mil
Furos mínimos / máximos:	0.38 mm / 3.72 mm
Número de furos diferentes:	8
Número de furos de perfuração:	489
Número de ranhuras fresadas:	0
Número de recortes internos:	4
Controle de impedância:	não
Número de dedos de ouro:	0
MATERIAL DA PLACA
Epóxi de vidro:	RO4350B Tg280℃, er<3.48, Rogers Corp.
Folha final externa:	1.5 oz
Folha final interna:	1 oz
Altura final da PCB:	0.8 mm ±10%
CHAPEAMENTO E REVESTIMENTO
Acabamento da superfície	Ouro de Imersão
Máscara de solda Aplicar a:	SUPERIOR, mínimo de 12 mícrons
Cor da máscara de solda:	Verde, PSR-2000GT600D, Fornecido pela Taiyo.
Tipo de máscara de solda:	LPSM
CONTORNO/CORTE	Roteamento
MARCAÇÃO
Lado da legenda do componente	SUPERIOR
Cor da legenda do componente	Branco, IJR-4000 MW300, marca Taiyo
Nome ou logotipo do fabricante:	Marcado na placa em uma área livre de condutor e legenda
VIA	Furo passante chapeado (PTH), tamanho mínimo 0.42mm.
CLASSIFICAÇÃO DE INFLAMABILIDADE	Aprovação UL 94-V0 MÍN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do contorno:	0.0059"
Chapeamento da placa:	0.0029"
Tolerância da perfuração:	0.002"
TESTE	Teste elétrico 100% antes do envio
TIPO DE ARTE FINAL A SER FORNECIDO	arquivo de e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO	Mundial, Globalmente.

De acordo com as aplicações reais, o pré-impregnado pode ser escolhido como mais camadas, por exemplo, a seguinte microseção mostra uma pilha de 3 camadas de RO4450F.

RO4350B 4 mergulha a placa de circuito Multilayer de 0.8mm com Silkscreen branco 1

Recursos e benefícios

1) Excelente desempenho de alta frequência RO4350B;

2) Baixa tolerância e perda dielétrica;

3) Fábrica certificada ISO9000, ISO14001, IAFT16949;

4) Capacidade de 30.000 metros quadrados por mês;

5) 8000 tipos de PCB por mês;

Aplicaçãos

Divisor HDMI, Roteador 3G, Amplificador WiFi, Dongle USB Bluetooth, Filtro de interferência, Multi-acoplador

Tags:

Multi PWB da camada 2OZ,

4 camadas de placa de circuito Multilayer,

placa de circuito Multilayer de 0.8mm
