| Matéria-prima: | RO4350B | Contagem da camada: | 4 camadas |
|---|---|---|---|
| Espessura do PWB: | 1.42mm | Tamanho do PWB: | 70mm x 125mm = 1 partes |
| Solder mask: | NO | Silkscreen: | Não |
| Peso de cobre: | 0.5oz | Revestimento de superfície: | Ouro da imersão |
| Destacar: | PWB do sinai ambíguo de 1.42mm,PWB do sinai ambíguo do cobre 0.5oz,parte traseira do cobre 0.5oz que fura o PWB |
||

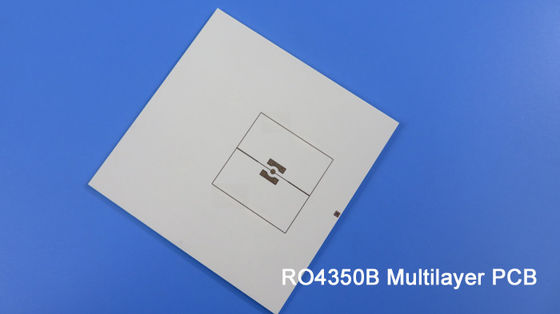

PWB de alta frequência de 4 camadas construído em 2 núcleos de 20mil RO4350B com broca traseira para o perseguidor de GPS
Este tipo de PWB de Rogers de 4 camadas é construído no núcleo 2 de 0.508mm (20mil) RO4350B para a aplicação do perseguidor de GPS. Esta placa, nós usamos a tecnologia de furo traseira para conseguir o “cego através de”. Veja a pilha-acima.
A perfuração traseira pode reduzir a interferência de ruído e melhorar a integridade de sinal. Usar a perfuração traseira reduziu com sucesso a dificuldade da fabricação do PWB e evitou o uso de /blind enterrado através do processo.
As especificações do PWB são como segue:
Matéria-prima: RO4350B 20 mil. + RO4450B 4 mil.
Contagem da camada: 4 camadas
Tipo: Multiplicador misturado moído separadamente
Formato: 70mm x 125mm = 1 partes
Revestimento de superfície: Ouro da imersão
Peso de cobre: Camada interna exterior 18 da camada 35 um/um
Máscara/legenda da solda: Verde/branco
Altura final do PWB: 1,42 milímetros
Padrão: Classe 2 do IPC 6012
Embalagem: Cada 25 painéis são embalados para a expedição.
Prazo de execução: 12 dias de trabalho
Vida útil: 6 meses
Características e benefícios
1) Desempenho de alta frequência excelente devido à baixas tolerância e perda dielétricas;
2) Baixo coeficiente térmico da constante dielétrica;
3) Perfuração traseira que reduz a interferência de ruído;
4) ISO9001, ISO14001, UL certificou a fábrica de fabricação;
5) capacidade quadrada do mês do medidor 30000;
Nós podemos ver suas aplicações na engrenagem do multiplexer, a video de transmissão, no bloco de baixo nível de ruído, no divisor de poder etc.
Folha do parâmetro e de dados
| TAMANHO DO PWB | 70mm x 125mm = 1 partes |
| TIPO DA PLACA | PWB de Multlayer |
| Número de camadas | 4 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | SIM |
| STACKUP DA CAMADA | Cobre -----0,5 onças) +plate camada SUPERIOR do sinal 18um ( |
| RO4350B 0,508 milímetros | |
| Cobre -----Planície 0,018 milímetros | |
| Prepreg RO4450F X 3, 0.305mm | |
| Cobre ----- Planície 0,018 milímetros | |
| RO4350B 0,508 milímetros | |
| Cobre ------- 18um (0.5oz) + camada do BOT da placa | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | mil. 4 mil./5 |
| Furos mínimos/máximos: | 0,4 milímetros/5,6 milímetros |
| Número de furos diferentes: | 12 |
| Número de furos de broca: | 121 |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | NA |
| Controle da impedância: | N/A |
| Número de dedo do ouro: | N/A |
| MATERIAL DA PLACA | |
| Matéria-prima: | RO4350B Tg280℃, er<3> |
| Folha final externo: | 1 onça |
| Folha final interna: | 0,5 onças |
| Altura final do PWB: | 1,42 milímetros ±10% |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão |
| Solde a máscara para aplicar-se a: | N/A |
| Cor da máscara da solda: | N/A |
| Tipo da máscara da solda: | N/A |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | N/A |
| Cor da legenda componente | N/A |
| Fabricante Name ou logotipo: | N/A |
| ATRAVÉS DE | Chapeado através do furo (PTH), tamanho mínimo 0.4mm. |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
