PWB da prata da imersão do UL 1.1mm Rogers 4003 placa de circuito impresso de 4 camadas

produtos

PWB do núcleo do metal

Contacte-nos

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contacte agora

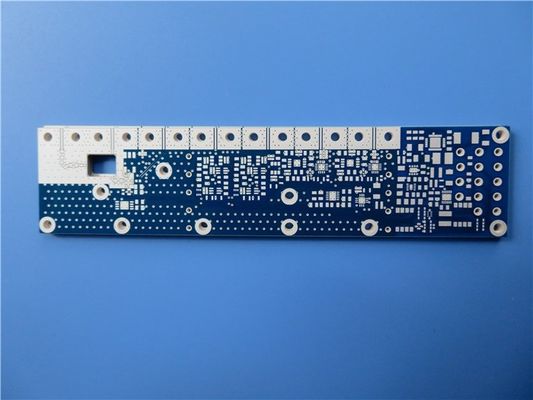

PWB da prata da imersão do UL 1.1mm Rogers 4003 placa de circuito impresso de 4 camadas

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-074.V1.0

Matéria-prima:

Material híbrido de Rogers RO4003C +FR4

Contagem da camada:

4 camadas

Espessura do PWB:

1.1mm

Tamanho do PWB:

140 x 35 mm=1PCS

Máscara da solda:

Peso de cobre:

Revestimento de superfície:

Prata da imersão

Destacar:

PWB de prata da imersão do UL

PWB de prata da imersão de 1.1mm

1.1mm placa de circuito impresso de 4 camadas

Descrição do produto

PWB híbrido de 4 camadas construído em 8mil 0.203mm RO4003C e FR-4 para posto em fase - antenas de disposição

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Hoje nós veremos um tipo de PWB híbrido de 4 camadas construído em 0.203mm (8mil) RO4003C e FR-4 para a aplicação do atenuador. Tem 1,1 milímetros grosso com máscara da solda e prata azuis da imersão em almofadas. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 placas são embaladas para a expedição.

Deixe-nos ver a pilha-acima.

PWB da prata da imersão do UL 1.1mm Rogers 4003 placa de circuito impresso de 4 camadas 0

A camada 1 para mergulhar 2 é o núcleo de RO4003C, a seguir a esquerda é o material FR-4. As placas são através dos furos.

Deixe-nos ver a micro-seção.

PWB da prata da imersão do UL 1.1mm Rogers 4003 placa de circuito impresso de 4 camadas 1

Características e benefícios

1) Exibição de RO4003C uma constante dielétrica estável sobre uma escala de frequência larga. Isto faz-lhe uma carcaça ideal para aplicações de faixa larga.

2) Melhoria do desempenho da integridade de sinal sobre pilha-UPS com toda a placa FR4

3) Teste de esforço térmico, teste de confiança, teste de resistência da isolação e teste iônico da contaminação, teste etc. de AOI.

4) Nenhum MOQ

5) As pessoas experientes das vendas proporcionam serviços ao cliente especializados.

PWB da prata da imersão do UL 1.1mm Rogers 4003 placa de circuito impresso de 4 camadas 2

Aplicações

Transceptor do RF, divisor de poder, LNB, atenuador, acoplador direcional, Photocoupler

Folha do parâmetro e de dados

TAMANHO DO PWB	140 x 35 mm=1PCS
TIPO DA PLACA	PWB Multilayer
Número de camadas	4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	SIM
STACKUP DA CAMADA	cobre ------- camada 35um SUPERIOR
	RO4003C 0.203mm
	cobre ------- 35um (1oz) MidLayer 1
	FR-4 0.5mm
	cobre ------- 35um (1oz) MidLayer 2
	FR-4 0.2mm
	cobre ------- camada do BOT 35um
TECNOLOGIA
Traço e espaço mínimos:	mil. 7,8 mil./4,4
Furos mínimos/máximos:	0,3 milímetros/2,5 milímetros
Número de furos diferentes:	4
Número de furos de broca:	91
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	Material híbrido de Rogers RO4003C +FR4
Folha final externo:	1 onça
Folha final interna:	1 onça
Altura final do PWB:	1,1 milímetros ±0.11
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Prata da imersão
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Azul, KSM-6189BL04/KSM-19H01
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	NÃO
Cor da legenda componente	NÃO
Fabricante Name ou logotipo:	NÃO
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.3mm.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
