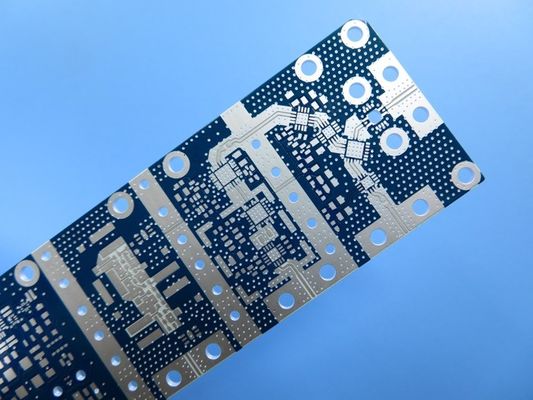

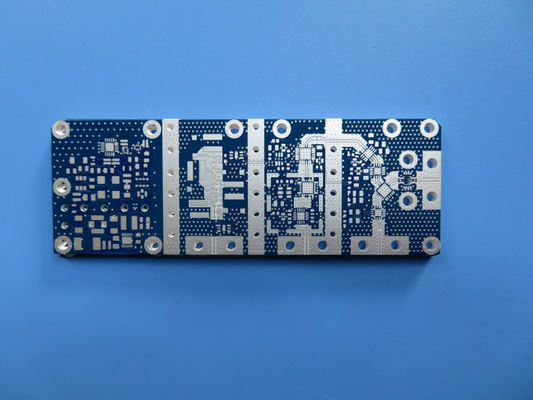

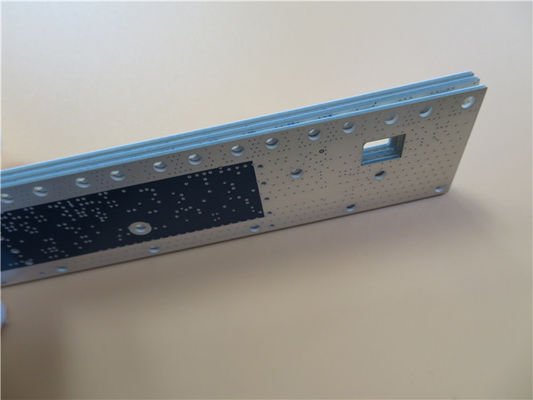

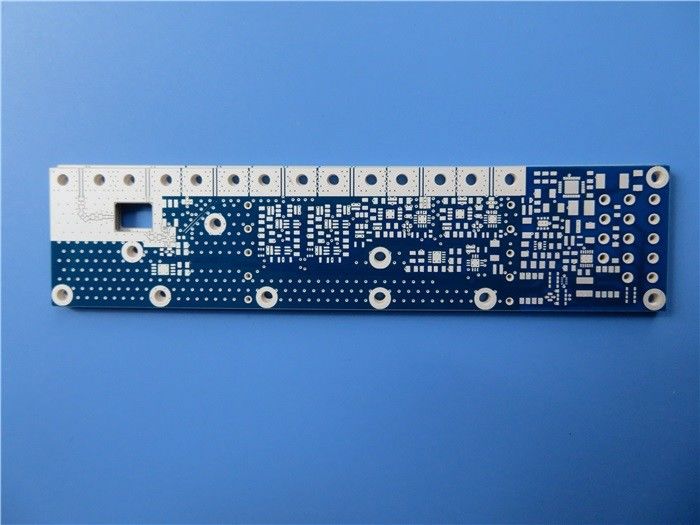

UL 1.1mm Rogers 4003C Imersão Plata PCB 4 camadas de circuito impresso

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-074.V1.0

Material Básico:

Material híbrido Rogers RO4003C +FR4

Contagem de camadas:

4 camadas

Espessura da PCB:

1,1 mm

Tamanho da placa de circuito impresso:

140x35mm=1PCS

Máscara de solda:

Peso de cobre:

Acabamento de superfície:

Prata de imersão

Destacar:

PWB de prata da imersão do UL

PWB de prata da imersão de 1.1mm

1.1mm placa de circuito impresso de 4 camadas

Descrição do produto

PCB híbrido de 4 camadas construído em 8mil 0.203mm RO4003C e FR-4 para antenas de matriz em fase

(PCBs são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Hoje veremos um tipo de PCB híbrido de 4 camadas construído em 0,203mm (8mil) RO4003C e FR-4 para aplicação de atenuador.Eles são fabricados de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidosCada uma das 25 tábuas está embalada para a expedição.

Vamos ver o empilhamento.

UL 1.1mm Rogers 4003C Imersão Plata PCB 4 camadas de circuito impresso 0

A camada 1 a camada 2 é o núcleo RO4003C, depois a esquerda é material FR-4.

Vamos ver a micro-secção.

UL 1.1mm Rogers 4003C Imersão Plata PCB 4 camadas de circuito impresso 1

Características e benefícios

1) O RO4003C apresenta uma constante dielétrica estável numa ampla gama de frequências, o que o torna um substrato ideal para aplicações de banda larga.

2) Melhoria do desempenho da integridade do sinal em relação aos empilhados com todas as placas FR4

3) Ensaio de esforço térmico, ensaio de fiabilidade, ensaio de resistência ao isolamento e ensaio de contaminação iónica, ensaio AOI, etc.

4) Sem MOQ

5) Os vendedores experientes prestam serviços especializados ao cliente.

UL 1.1mm Rogers 4003C Imersão Plata PCB 4 camadas de circuito impresso 2

Aplicaçãos

Transceptor de RF, Divididor de potência, LNB, Atenuação, acoplador direcional, fotoacoplador

Parâmetro e ficha de dados

Tamanho do PCB	140 x 35 mm = 1 PCS
Tipo de placa	PCB de várias camadas
Número de camadas	4 camadas
Componentes montados na superfície	- Sim, sim.
Através de componentes furados	- Sim, sim.
Capacidade de produção	cobre ------- 35um camada TOP
	RO4003C 0,203 mm
	cobre ------- 35um ((1 oz) Camada média 1
	FR-4 0,5 mm
	cobre ------- 35um ((1 oz) Camada média 2
	FR-4 0,2 mm
	cobre ------- camada BOT de 35um
TECNOLOGIA
Traços mínimos e espaço:	70,8 mil / 4,4 mil
Orifícios mínimos/máximos:	0.3 mm / 2,5 mm
Número de buracos diferentes:	4
Número de furos:	91
Número de cavilhas moídas:	0
Número de recortes internos:	0
Controle de impedância:	- Não.
Número do dedo dourado:	0
MATERIAL do quadro
Epoxi de vidro:	Material híbrido Rogers RO4003C + FR4
Folha final externa:	1 oz
Folha final interna:	1 oz
Altura final do PCB:	1.1 mm ± 0.11
Revestimento e revestimento
Revestimento de superfície	Prata de imersão
Máscara de solda Aplicar para:	TOP e Bottom, 12micron mínimo
Cor da máscara de solda:	Azul, KSM-6189BL04/KSM-19H01
Tipo de máscara de solda:	LPSM
CONTOUR/CUTTING	Roteamento
Marcação
Lado da lenda do componente	Não
Cor da legenda do componente	Não
Nome ou logotipo do fabricante:	Não
VIA	Revestido por um buraco (PTH), de tamanho mínimo de 0,3 mm.
Classificação de inflamabilidade	A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno:	0.0059"
Revestimento de placas:	0.0029"
Tolerância de perfuração:	0.002"
Teste	100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer	Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	Em todo o mundo.
