Rogers RO4350B High Frequency Printed Circuit Board com espessura de 10 mil, 20 mil, 30 mil e 60 mil Revestimento com ouro de imersão
(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Olá a todos.
Hoje, vamos apresentar PCB de alta frequência construído em laminados RO4350B.
RO4350B é um laminado cerâmico de resina de hidrocarbonetos reforçado com tecido de vidro da Rogers Corporation,que possui propriedades elétricas muito semelhantes às do PTFE/material de pano de vidro de tecido e a sua processabilidade é semelhante à da resina epóxi/material de pano de vidro.
A razão para utilizar laminados RO4350B
1- Desempenho superior de alta frequência.
Os materiais RO4350B são laminados cerâmicos cheios de hidrocarbonetos, não PTFE, que são concebidos para oferecer um desempenho superior de alta frequência.
2Baixa perda dieléctrica
As baixas perdas resultam num excelente desempenho elétrico e permitem aplicações com altas frequências de funcionamento.
3Propriedades elétricas estáveis em relação à frequência
O material RO4350B possui as propriedades de circuitos de microondas de RF, redes de correspondência e linhas de transmissão de impedância controladas.
4Baixo coeficiente térmico da constante dielétrica
Isso permite que o RO4350B apresente excelente estabilidade dimensional, uma propriedade necessária para as construções de PCBs multicamadas dielétricos mistos e revestidos de forma confiável com furos.
5Custo
Os laminados RO4350B podem ser fabricados utilizando processos FR-4 padrão, não requerem processos de preparação especializados,podem ser processados por sistemas automatizados de manuseio e equipamento de limpeza utilizado para a preparação da superfície de cobreEstas propriedades permitem que possa ser utilizado na fabricação em volume e obter preços competitivos.
Capacidade de PCB
O RO4350B oferece placas de circuito duplo com espessuras de 10 mil a 60 mil.Estas placas são adequadas para aplicações típicas e não convencionais nos domínios de microondas e de radiofrequência, incluindo antenas de estações base, amplificadores de potência, atenuadores, sensores, radares e sistemas RFID.
| Material de PCB: | Laminados cerâmicos de hidrocarbonetos reforçados com vidro |
| Código: | Rogers RO4350B |
| Constante dielétrica: | 3.48 ± 0,05 (processo) |
| 3.65 (projeto) |
| Número de camadas: | 1 camada, 2 camadas, múltiplas camadas, tipo híbrido (misturado) |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: | 10 milímetros (0,254 mm), 20 milímetros (0,508 mm) |
| 30 milímetros (0,762 mm), 60 milímetros (1,524 mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata, OSP, etc. |

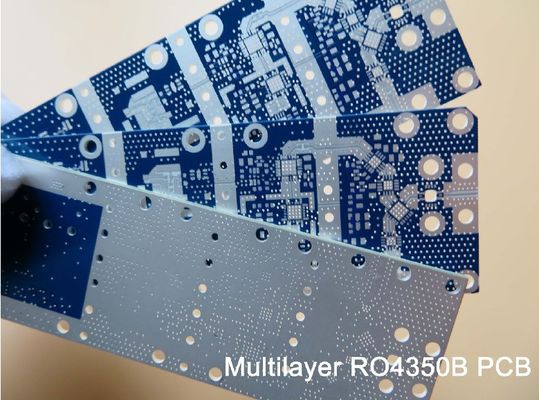

O PCB multicamado é criado usando RO4350B como material principal, com opções como placa de 4 camadas em núcleo de 6,6 milímetros, núcleo de 20 milímetros ou 2 núcleos de 10 milímetros.Esta abordagem difere dos PCBs multicamadas fabricados com FR-4A espessura fixa do núcleo é crucial para o comprimento elétrico das linhas de RF na placa de circuito.
Para equilibrar a relação custo-eficácia com a manutenção da integridade do sinal em ambientes de alta frequência,um PCB híbrido é criado incorporando o material de fibra de vidro FR-4 e o RO4350B na placa de circuito multicamadasO material de alta frequência é utilizado na camada de sinal, enquanto o material de fibra de vidro FR-4 é integrado nas outras camadas.
RO4350B PCB
A cor básica do PCB RO4350B é branca.
Somos especializados em fornecer-lhe protótipo, pequenos lotes e serviço de produção em massa.
