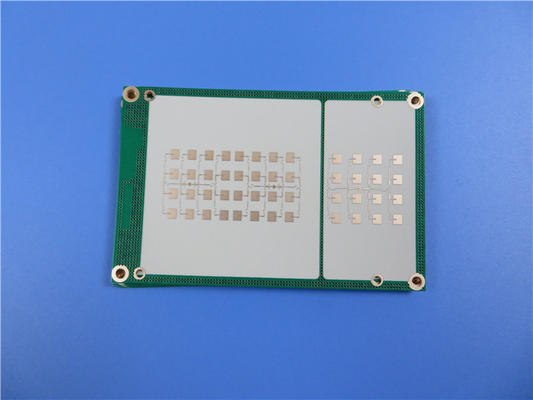

PCB de alta frequência Rogers 4003Ccom Revestimento 8mil, 12mil, 20mil, 32mil e 60mil com Imersão Ouro, Prata, estanho e OSP
(PCB são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Olá pessoal,
Hoje, apresentaremos PCB de alta frequência construída em laminados RO4003C.
RO4003C é um laminado preenchido com cerâmica de resina de hidrocarboneto reforçado com tecido de vidro da Rogers Corporation, que possui propriedades elétricas muito semelhantes ao PTFE e sua processabilidade é semelhante ao material de resina epóxi (pano de vidro).
Agora vamos ver as 5 vantagens dos laminados RO4003C.
1. Desempenho aprimorado de alta frequência
Os materiais RO4003C são laminados preenchidos com cerâmica de hidrocarbonetos projetados exclusivamente para oferecer desempenho superior em alta frequência, ao contrário do PTFE.
2. Perda dielétrica reduzida
A baixa perda dielétrica resulta em desempenho elétrico excepcional e permite aplicações com altas frequências operacionais.
3. Propriedades elétricas consistentes em toda a frequência
O material RO4003C possui propriedades elétricas consistentes em uma ampla faixa de frequências, tornando-o uma escolha ideal para circuitos de microondas de RF, redes correspondentes e linhas de transmissão de impedância controlada.
4. Baixo coeficiente térmico de constante dielétrica
RO4003C exibe excelente estabilidade dimensional devido ao seu baixo coeficiente térmico de constante dielétrica, que é essencial para a construção de PCBs multicamadas dielétricas mistas e garantindo furos passantes revestidos confiáveis.
5. Custo-benefício
Os laminados RO4003C podem ser processados usando sistemas de manuseio automatizados e equipamentos de preparação de superfície de cobre sem a necessidade de técnicas especializadas. Seus atributos o tornam uma opção econômica para produção em massa.
Capacidade de PCB
| Material PCB: |
Laminados cerâmicos de hidrocarboneto reforçados com vidro |
| Código: |
RO4003C |
| Constante dielétrica: |
3,38 ±0,05 (processo) |
| 3,55 (projeto) |
| Contagem de camadas: |
1 camada, 2 camadas, multicamadas, tipo híbrido (misto) |
| Peso de cobre: |
0,5 onças (17 µm), 1 onça (35 µm), 2 onças (70 µm) |
| Espessura do PCB: |
8mil (0,203mm), 12mil (0,305mm), 20mil (0,508mm) |
| 32mil (0,813mm), 60mil (1,524mm) |
| Tamanho do PCB: |
≤400 mm x 500 mm |
| Máscara de solda: |
Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: |
Cobre desencapado, HASL, ENIG, estanho de imersão, OSP, etc. |
| |
|
As placas de circuito dupla face no RO4003C estão disponíveis em uma variedade de espessuras, como 12mil, 16mil, 20mil, 32mil e 60mil. É usado em uma variedade de aplicações típicas e não tradicionais de micro-ondas/radiofrequência, como antenas de estação base, amplificadores de potência, RFID, radar e sensores, etc.
A cor básica do RO4003C PCB é branco.
PCB multicamadas
Em vários núcleos do RO4003C, são construídas placas de circuito multicamadas. Por exemplo, uma placa de 4 camadas em um núcleo de 12 mil e um núcleo de 20 mil de RO4003C, ou uma PCB de 4 camadas em dois núcleos de 32 mil RO4003C. O comprimento elétrico das linhas de RF na placa de circuito é grandemente influenciado pela espessura fixa do núcleo.
PCB híbrida
A fim de economizar custos de produção, mas não reduzir a perda de sinal em ambientes de alta frequência, surgiu a produção de pressão mista com FR-4. Atualmente, a tecnologia de placa de circuito misto está madura e popular no mercado.
Somos especializados em fornecer protótipos, pequenos lotes e serviços de produção em massa.
Se você tiver algum requisito sobre este tipo de PCB, não hesite em nos contatar.
Obrigado pela sua leitura.
