PWB de alta frequência de PTFE com os 0.5mm grossos com ouro da imersão

MOQ:	1pcs
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-088.V1.0

Matéria-prima:

Contagem da camada:

2 Camadas, Multicamadas, Tipo Híbrido

Espessura do PWB:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, etc.

Tamanho do PWB:

≤400mm X 500mm

Máscara da solda:

Verde, preto, sem cor etc.

Silkscreen:

Branco, preto, sem serigrafia etc

Peso de cobre:

0,5 onças, 1 onças, 2 onças

Revestimento de superfície:

Cobre nu, HASL, ENIG etc.

Destacar:

PWB de alta frequência do Teflon de PTFE

PWB de alta frequência grosso de 0.5mm

PWB de alta frequência do ouro da imersão

Descrição do produto

PWB de alta frequência construído em PTFE (Teflon) com 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm grossos com ouro da imersão, prata, lata e OSP

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,

Hoje nós falamos sobre a placa de circuito de alta frequência de F4B (PTFE).

F4B é uma série de PTFE baseou materiais de alta frequência que é tipo de China. Tem vantagens no preço e na qualidade na aplicação da navegação, radar, uma comunicação satélite, 4G comunicações, comunicações 5G e semelhante.

O disponíveis constantes dielétricos comuns são 2,2, 2,55 e 2,65, o outro valor de constantes dielétricas são 2,17, 2,45, 2,75 e 3,0 etc.; O peso de cobre disponível é 0.5oz, 1oz e 2oz e 3oz; a espessura de escalas da placa de 0.17mm a 5.0mm.

Capacidade do PWB
Material do PWB:	PTFE
Designador:	Série de F4B
Constante dielétrica:	2,2, 2,55 e 2,65
	2,17, 2,45, 2,75 e 3,0
Contagem da camada:	2 camadas, tipo Multilayer, híbrido
Peso de cobre:	0.5oz, 1oz, 2oz
Espessura do PWB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Espessura do PWB:	1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, etc.
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Verde, preto, nenhuma cor etc….
Revestimento de superfície:	Cobre desencapado, HASL, ENIG etc.

Nós podemos fornecê-lo a única placa tomada partido, a placa tomada partido dobro, a placa multilayer e a placa de circuito híbrido com FR-4.

A cor comum da máscara da solda é verde, preta e nenhuma cor usada.

O revestimento de superfície usou-se geralmente é cobre desencapado (nenhum revestimento), HASL e ouro da imersão.

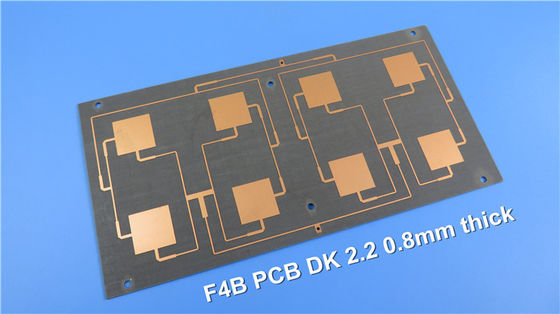

PWB de alta frequência de PTFE com os 0.5mm grossos com ouro da imersão 0

A cor básica do PWB de F4B é marrom.

Propriedades elétricas de F4B PTFE

Nome	Condição de teste			Unidade	Valor
Densidade	Estado normal			g/ cm³	2.1~2.35
Absorção da umidade	Mergulho na água destilada de 20±2℃ por 24 horas			%	≤0.02
Temperatura de funcionamento	Alto-baixa câmara da temperatura			℃	-50℃~+260℃
Condutibilidade térmica				W/m/k	0,8
CTE (típico)	0~100℃ (εr: 2.1~2.3)			ppm/℃	25 (x)
					34 (y)
					252 (z)
CTE (típico)	0~100℃ (εr: 2.3~2.9)			ppm/℃	14 (x)
					21 (y)
					173 (z)
CTE (típico)	0~100℃ (εr: 2.9~3.5)			ppm/℃	12 (x)
					15 (y)
					95 (z)
Fator do encolhimento	2 horas na água a ferver			%	0,0002
Resistividade de superfície	500V C.C.		Estado normal	M·Ω	≥1×104
			Umidade e temperatura constantes		≥1×103
Resistividade de volume	Estado normal			MΩ.cm	≥1×106
	Umidade e temperatura constantes				≥1×105
Pin Resistance	C.C. 500V	Estado normal		MΩ	≥1×105
		Umidade e temperatura constantes			≥1×103
Força dielétrica de superfície	Estado normal			d=1mm (Kv/mm)	≥1.2
	Umidade e temperatura constantes				≥1.1
Constante dielétrica	10GHZ			εr	2,20, 2,55, 2,65, 3,0, 3,5 (±2%)
Fator de dissipação	10GHZ			tgδ	2,2	≤7×10-4
					2.55~2.65	≤1×10-3
					3.0~3.5	≤1.5×10-3

Além do PWB de F4B, nós igualmente fornecemos as placas de circuito de alta frequência baseadas no material de Rogers, no material taconic e no Arlon etc. por exemplo a lista abaixo:

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010;
TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc.

Arlon AD450, AD600 etc.

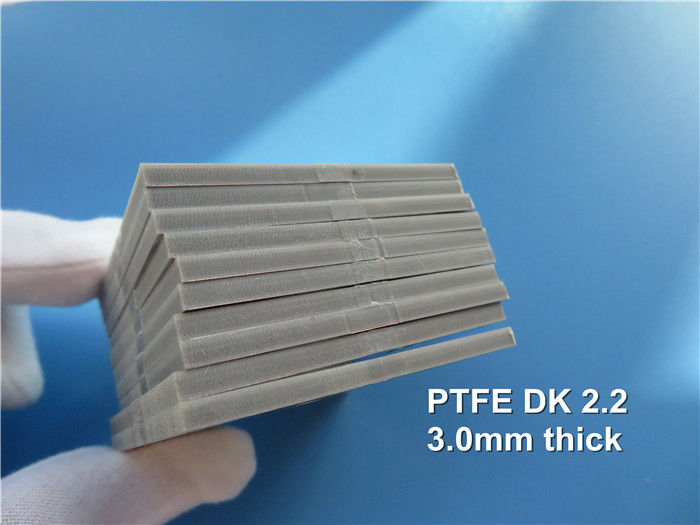

PWB de alta frequência de PTFE com os 0.5mm grossos com ouro da imersão 1

Você é bem-vindo contactar-nos para seu inquérito. Obrigado para sua leitura.
