Detalhes do produto:
Condições de Pagamento e Envio:
|
| Matéria-prima: | RT/Duroid 5880 | Contagem da camada: | 2 camadas, tipo Multilayer, híbrido (misturado) |
|---|---|---|---|
| Espessura do PWB: | 10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) | Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP, etc…. | ||
| Realçar: | Placa do PWB do RF de 2 camadas,placa do PWB de 10mil RF,Placa do PWB de OSP RF |
||

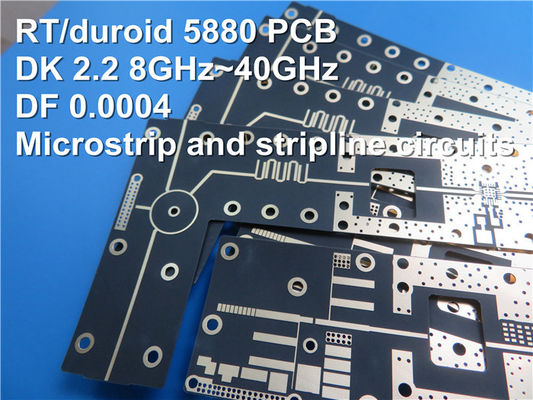

PWB de Rogers RT/duroid 5880 RF com ouro da imersão do revestimento 10mil, 20mil, 31mil e 62mil, a prata da imersão, a lata da imersão e o HASL
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Olá! todos,
Hoje, nós introduzimos o PWB de alta frequência construído em estratificações de RT/duroid 5880.
RT/duroid 5880 é um do composto reforçado do PTFE de Rogers o microfiber de vidro que é projetado exigindo aplicações de circuito do stripline e do microstrip.
Por que nós usamos RT/duroid 5880?
Em primeiro lugar, os microfibers aleatoriamente orientados conduzem à uniformidade constante dielétrica excepcional.
Em segundo lugar, a constante dielétrica de estratificações de RT/duroid 5880 é uniforme do painel ao painel e é constante sobre uma escala de frequência larga.
Em terceiro lugar, seu baixo fator de dissipação estende a utilidade de estratificações de RT/duroid 5880 à Ku-faixa e acima. For tão baixo quanto 0,0004 quando 1 megahertz e 0,0009 quando 10 gigahertz.
Em quarto lugar, projetado para exigir aplicações de circuito do stripline e do microstrip
Nossa capacidade do PWB (RT/duroid 5880)
| Capacidade do PWB | |
| Material do PWB: | Microfiber de vidro compostos reforçados de PTFE |
| Designação: | RT/duroid 5880 |
| Constante dielétrica: | 2,2 ±0.02 (processo) |
| 2,2 (projeto) | |
| Contagem da camada: | 2 camadas, tipo Multilayer, híbrido (misturado) |
| Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Espessura do PWB: | 10mil (0.254mm), 20mil (0.508mm) |
| 31mil (0.787mm), 62mil (1.575mm) | |
| Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP, etc…. |
O material de RT/duroid 5880 pode ser feito na placa da dupla camada, na placa multilayer e em tipos híbridos. O dobro tomou partido placas está disponível em uma variedade de espessuras, tais como 10mil, 20mil, 31mil e 62mil.
As aplicações típicas são os circuitos do microstrip e do stripline, a antena de faixa larga da linha aérea comercial, os sistemas do radar, as aplicações da onda de milímetro, a antena de rádio digital ponto a ponto etc.
A cor básica do PWB de RT/duroid 5880 é preta.
O PWB de RT/duroid 5880 igualmente tem as propriedades da absorção de maré baixa, da resistência química excelente etc.
Se você tem quaisquer perguntas, sinta por favor livre contactar-nos.
Obrigado para sua leitura.
Apêndice: Valores típicos de Rogers 5880
| Valor típico de RT/duroid 5880 | ||||||
| Propriedade | RT/duroid 5880 | Sentido | Unidades | Circunstância | Método do teste | |
| Constante dielétrica, εProcess | 2,20 especs. 2.20±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
| Constante dielétrica, εDesign | 2,2 | Z | N/A | 8GHz a 40 gigahertz | Método do comprimento da fase diferencial | |
| Fator de dissipação, tanδ | 0,0004 0,0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 megahertz IPC-TM-650 2.5.5.3 10 gigahertz IPC-TM 2.5.5.5 |
|
| Coeficiente térmico do ε | -125 | Z | ppm/℃ | -50℃ do℃to 150 | IPC-TM-650 2.5.5.5 | |
| Resistividade de volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Resistividade de superfície | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Calor específico | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Calculado | |
| Módulo elástico | Teste no℃ 23 | Teste no℃ 100 | N/A | MPa (kpsi) | ASTM D 638 | |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Esforço final | 29 (4,2) | 20 (2,9) | X | |||
| 27 (3,9) | 18 (2,6) | Y | ||||
| Tensão final | 6 | 7,2 | X | % | ||
| 4,9 | 5,8 | Y | ||||
| Módulo compressivo | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Esforço final | 27 (3,9) | 22 (3,2) | X | |||
| 29 (5,3) | 21 (3,1) | Y | ||||
| 52 (7,5) | 43 (6,3) | Z | ||||
| Tensão final | 8,5 | 8,4 | X | % | ||
| 7,7 | 7,8 | Y | ||||
| 12,5 | 17,6 | Z | ||||
| Absorção da umidade | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
| Condutibilidade térmica | 0,2 | Z | W/m/k | ℃ 80 | ASTM C 518 | |
| Coeficiente da expansão térmica | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| TD | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Densidade | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Casca de cobre | 31,2 (5,5) | N/A | Pli (N/mm) | folha de 1oz (35mm) EDC após o flutuador da solda |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | N/A | N/A | N/A | UL 94 | |
| Processo sem chumbo compatível | Sim | N/A | N/A | N/A | N/A | |
