Prata de alta frequência da imersão do revestimento do PWB 50mil de Rogers RO3010

Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver
Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver Rogers RO3010 High Frequency PCB 50mil Coating Immersion Silver

Imagem Grande :  Prata de alta frequência da imersão do revestimento do PWB 50mil de Rogers RO3010

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-097.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: RO3010 Contagem da camada: 2 camadas, PWB Multilayer, híbrido
Espessura do PWB: 5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho. Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície: Cobre desencapado, HASL, ENIG, OSP etc….
Realçar:

PWB da alta frequência de Rogers RO3010

,

PWB de alta frequência do revestimento 50mil

,

Placa de prata do PWB de Rogers da imersão



PWB de alta frequência de Rogers RO3010 com prata da imersão do revestimento 5mil, 10mil, 25mil e 50mil, o ouro da imersão e a lata

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Olá! todos,

Hoje nós somos conversa sobre RO3010 PCBs de alta frequência.



As estratificações de alta frequência do circuito RO3010 são compostos cerâmico-enchidos de PTFE pretendidos usando-se na micro-ondas comercial e nas aplicações do RF. Sua característica óbvia é que o desempenho elétrico é excepcional e a propriedade mecânica é estável e consistente. Isto permite que nosso desenhista desenvolva a placa da multi-camada sem encontrar problemas do warpage ou da confiança.

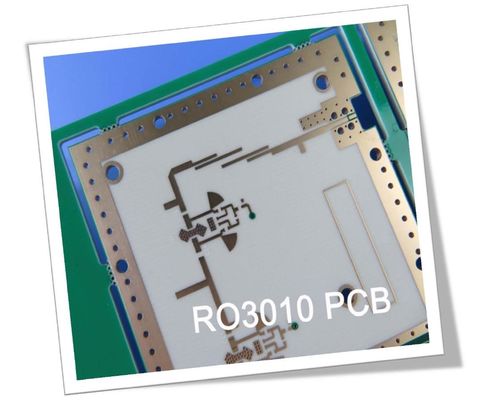

Prata de alta frequência da imersão do revestimento do PWB 50mil de Rogers RO3010 0



Mais características e aplicações são como segue:



1. Propriedades mecânicas excelentes contra a temperatura, é construções seguras da placa do stripline e da multi-camada.

2. propriedades mecânicas uniformes, é apropriado para o uso com da placa de vidro da multi-camada da cola Epoxy projetos híbridos.

3. os baixos fósforos a revestir, do coeficiente da expansão do em-plano permite uns conjuntos montados de superfície mais seguros; ideal para as aplicações sensíveis à mudança de temperatura e à estabilidade dimensional excelente da exibição.



Nossa capacidade do PWB (RO3010)

Capacidade do PWB
Material do PWB: composto Cerâmico-enchido de PTFE
Designação: RO3010
Constante dielétrica: 10. 2 ±0.3 (processo)
11,2 (projeto)
Contagem da camada: 2 camadas, PWB Multilayer, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 5mil (0.127mm), 10mil (0.254mm),
25mil (0.635mm), 50mil (1.27mm)
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, OSP etc….




RO3010 PCBs de alta frequência estão disponíveis com tomado partido dobro, multi-camada e a construção híbrida, 0.5oz a 2oz terminou o cobre, os 0,13 milímetros ao tamanho grosso, máximo de 1.3mm 400 milímetros por 500mm, ao revestimento de superfície com cobre desencapado, ao nivelamento quente do ar, ao ouro etc. da imersão.

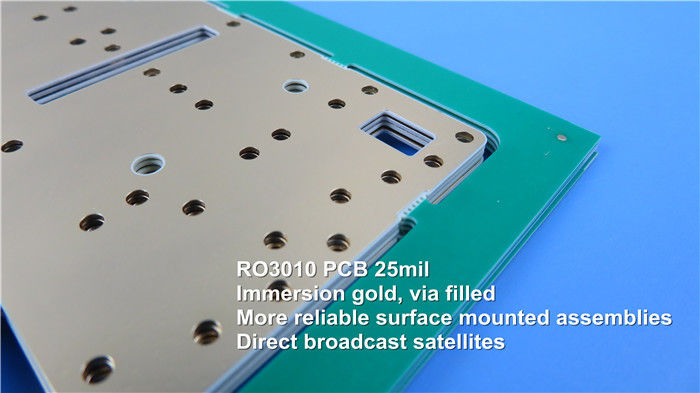

Prata de alta frequência da imersão do revestimento do PWB 50mil de Rogers RO3010 1



As aplicações típicas são



1. Aplicações automotivos do radar

2. Antenas de GPS

3. Amplificadores de potência e antenas

4. Antenas do remendo para comunicações sem fio

5. Satélite direto da transmissão



Prata de alta frequência da imersão do revestimento do PWB 50mil de Rogers RO3010 2





A cor básica de PWB RO3010 é branca.



O processo de manufatura de PWB RO3010 de alta frequência é similar ao PWB padrão de PTFE, assim que é apropriado para o processo de manufatura do volume que ganha o mercado vantajoso.



Se você tiver todas as perguntas, sinta por favor livre contactar-nos.



Obrigado para sua leitura.



Apêndice: Folha de dados de RO3010

Valor RO3010 típico
Propriedade RO3010 Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline apertado 2.5.5.5
Constante dielétrica, εDesign 11,2 Z   8GHz a 40 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente térmico do ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Estabilidade dimensional 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 105   COND A IPC 2.5.17.1
Módulo elástico 1902
1934
X
Y
MPa 23℃ ASTM D 638
Absorção da umidade 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0,8   j/g/k   Calculado
Condutibilidade térmica 0,95   W/M/K 50℃ ASTM D 5470
Coeficiente da expansão térmica
(- 55 a 288℃)
13
11
16
X
Y
Z
ppm/℃ RH de 23℃/50% IPC-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM D 3850
Densidade 2,8   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 9,4   Ib/in. 1oz, EDC após o flutuador da solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível Sim
