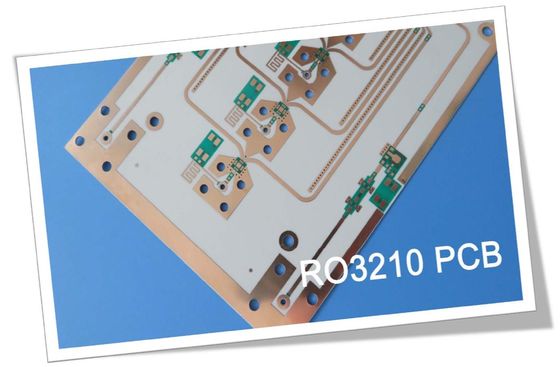

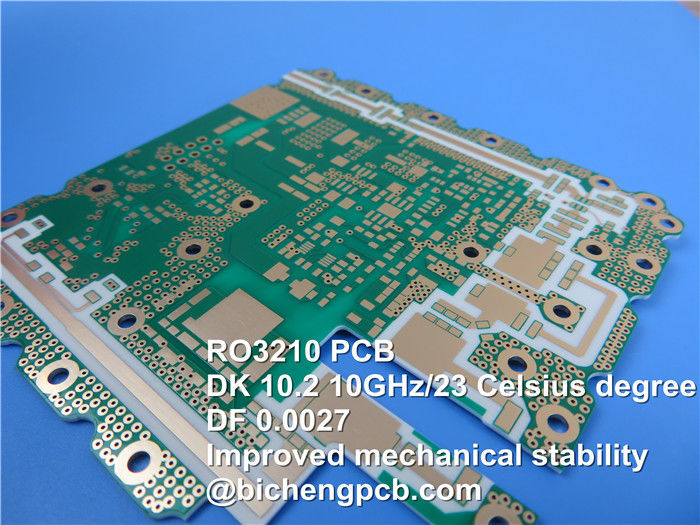

PWB de alta frequência de Rogers RO3210 com ouro da imersão do revestimento 25mil e 50mil, lata da imersão e prata da imersão
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Olá! todos,
Hoje nós estamos falando sobre RO3210 PCBs de alta frequência.
As estratificações de alta frequência do circuito RO3210 são estratificações cerâmico-enchidas reforçadas com a fibra de vidro tecida. O material RO3210 foi projetado como uma extensão dos materiais de alta frequência do circuito da série RO3000 com uma característica de distinção-- estabilidade mecânica melhorada.
As características e os benefícios são como segue:
1. O reforço de vidro tecido, melhora a rigidez para uma manipulação mais fácil.
2, o desempenho elétrico e mecânico uniforme, são ideais para a estrutura de alta frequência da multi-camada complexa.
3. Baixos fósforos do coeficiente da expansão do em-plano a revestir, que é seguro para os conjuntos montados de superfície; qual é apropriado para o uso com projetos híbridos da placa da multi-camada da cola Epoxy.
4. Estabilidade dimensional excelente, resultados em rendimentos altos da produção.
5. A lisura de superfície, permite uma linha mais fina tolerância gravura a água-forte.
Capacidade do PWB
| Material do PWB: |
estratificações Cerâmico-enchidas |
| Designação: |
RO3210 |
| Constante dielétrica: |
10,2 ±0.5 (processo) |
| 10,8 (projeto) |
| Contagem da camada: |
2 camadas, PWB Multilayer, híbrido |
| Peso de cobre: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Espessura do PWB: |
25mil (0.635mm), 50mil (1.27mm) |
| Tamanho do PWB: |
≤400mm X 500mm |
| Máscara da solda: |
Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: |
Cobre desencapado, HASL, ENIG, OSP etc…. |
| |
|
A dupla camada RO3210 que PCBs de alta frequência está disponível com o 0.5oz a 2oz terminou de cobre, o tamanho grosso, máximo 400mm de 0.7mm e de 1.3mm por 500mm, o revestimento de superfície com cobre desencapado, o nivelamento quente do ar, o ouro etc. da imersão.
As aplicações típicas são:
1. Infraestrutura da estação base
2. LMDS e faixa larga sem fio
3. Placas traseiras do poder
4. Leitores de medidor remotos
5. Sistemas de telecomunicações sem fio
A cor básica de PWB RO3210 é branca.
O processo de manufatura de PWB RO3210 de alta frequência é similar ao PWB padrão de PTFE, assim que é apropriado para o processo de manufatura do volume que ganha o mercado vantajoso.
Folha de dados do material de alta frequência do circuito RO3210
| Valor RO3210 típico |
| Propriedade |
RO3210 |
Sentido |
Unidades |
Circunstância |
Método do teste |
| Constante dielétrica, processo do ε |
10.2±0.5 |
Z |
|
10 gigahertz 23℃ |
IPC-TM-650 2.5.5.5 apertou Stripline |
| Constante dielétrica, projeto do ε |
10,8 |
Z |
|
8GHz a 40 gigahertz |
Método do comprimento da fase diferencial |
| Fator de dissipação, tanδ |
0,0027 |
Z |
|
10 gigahertz 23℃ |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico do ε |
-459 |
Z |
ppm/℃ |
10 gigahertz 0℃to 100℃ |
IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional |
0,8 |
X, Y |
mm/m |
COND A |
ASTM D257 |
| Resistividade de volume |
103 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistividade de superfície |
103 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo elástico |
579
517 |
DM
CMD |
kpsi |
23℃ |
ASTM D 638 |
| Absorção de água |
<0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0,79 |
|
j/g/k |
|
Calculado |
| Condutibilidade térmica |
0,81 |
|
W/M/K |
80℃ |
ASTM C518 |
Coeficiente da expansão térmica
(- 55 a 288℃) |
13
34 |
X, Y
Z |
ppm/℃ |
RH de 23℃/50% |
IPC-TM-650 2.4.4.1 |
| TD |
500 |
|
℃ |
TGA |
ASTM D3850 |
| Densidade |
3 |
|
gm/cm3 |
|
|
| Força de casca de cobre |
11 |
|
pli |
1oz, EDC após o flutuador da solda |
IPC-TM 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
Sim |
|
|
|
|
