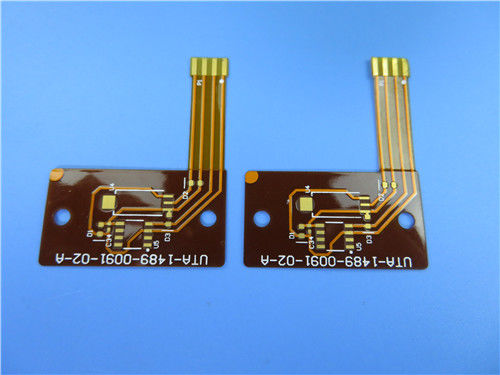

Placa flexível tomada partido do PWB da base única FPC do Polyimide com ouro da imersão

Placa flexível tomada partido do PWB da base única FPC do Polyimide com ouro da imersão

MOQ: 1pcs
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-251.V1.0
Matéria-prima:
Polyimide
Contagem da camada:
Único tomado partido
Espessura do PWB:
0.1mm
Tamanho do PWB:
45 x 33mm=1PCS
Coverlay:
Amarelo
Silkscreen:
Branco
Peso de cobre:
1oz
Revestimento de superfície:
ENIG
Destacar:

Placa flexível do PWB de FPC

,

placa flexível tomada partido do PWB de 0.1mm única

,

Placa flexível do PWB da base do Polyimide

Descrição do produto

Único tomou partido o circuito impresso flexível (FPC) construído no Polyimide do ouro da imersão

(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de circuito impresso flexível para a aplicação de auriculares de Bluetooth. É uma única camada tomada partido FPC em 0.15mm grossos. A estratificação baixa é de Shengyi. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.

Folha do parâmetro e de dados

TAMANHO DO PWB 45 x 33mm=1PCS
TIPO DA PLACA
Número de camadas Único PWB tomado partido
Componentes de superfície da montagem SIM
Através dos componentes do furo não
STACKUP DA CAMADA cobre ------- 35um (1oz)
Polyimide 0.1mm
TECNOLOGIA
Traço e espaço mínimos: 12mil/12mil
Furos mínimos/máximos: 2.5mm
Número de furos diferentes: 1
Número de furos de broca: 2
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância NÃO
MATERIAL DA PLACA
Cola Epoxy de vidro: Polyimide 0.1mm, FPC
Folha final externo: 1oz
Folha final interna: 0oz
Altura final do PWB: 0.1mm ±0.05
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Níquel Electroless sobre o ouro da imersão (ENIG) (1 níquel do µ” mais de 100” do µ)
Solde a máscara para aplicar-se a: PARTE SUPERIOR
Cor da máscara da solda: Amarelo, Coverlay
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Corte do laser
MARCAÇÃO
Lado da legenda componente PARTE SUPERIOR
Cor da legenda componente Branco, IJR-4000 MW300, Taiyo Supplied.
Fabricante Name ou logotipo: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE Nenhuns chapearam através do furo (NPTH)
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059" (0.15mm)
Chapeamento da placa: 0,0030" (0.076mm)
Tolerância da broca: 0,002" (0.05mm)
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.

Placa flexível tomada partido do PWB da base única FPC do Polyimide com ouro da imersão 0

Características e benefícios

1. Flexibilidade excelente

2. Reduzindo o volume

3. Perca de peso

4. Consistência do conjunto

5. Confiança aumentada

6. Controllability do projeto elétrico do parâmetro

7. A extremidade pode ser inteira soldada

8. Optionality material

9. Baixo custo

10. Continuidade do processamento

11. Nenhumas quantidade de ordem mínima e baixa amostra custada.

12. Mais de 18 anos de experiência

Aplicações

Interruptor de fita fina, placa do cabo flexível da bateria do telefone celular, placa macia do teclado numérico médico

Processo de manufatura

Um diagrama de fluxo do PWB flexível único-tomado partido é mostrado como abaixo.

Placa flexível tomada partido do PWB da base única FPC do Polyimide com ouro da imersão 1

Breve introdução de FPC

A placa de circuito impresso flexível (FPC) é referida como “a placa macia”. Na indústria, FPC é uma placa de circuito impresso feita da carcaça de isolamento flexível (filme principalmente do polyimide ou de poliéster), que tem muitas vantagens que as placas de circuito impresso rígidas não têm. Por exemplo, pode livremente ser dobrado, sem fôlego, dobrado. O volume de produtos eletrônicos pode extremamente ser reduzido usando FPC, que é apropriado para o desenvolvimento de produtos eletrônicos na direção do alto densidade, da miniaturização e da confiança alta. Consequentemente, FPC foi amplamente utilizado em aeroespacial, forças armadas, comunicação móvel, portátil, periféricos de computador, PDA, câmara digital e outros campos ou produtos.

FPC igualmente tem as vantagens da boa dissipação de calor, do solderability, da montagem fácil e do baixo custo.

A placa de circuito impresso flexível tem uma camada, duas camadas e a placa multilayer. A matéria-prima é estratificação folheada do polyimide. Este tipo do material tem a resistência térmica de calor elevado e a boa estabilidade dimensional. É o produto final com da pressão com o filme de revestimento que tem a proteção mecânica e a boa isolação elétrica. Os condutores de superfície e internos de frente e verso e da multi-camada imprimiram placas de circuito são metalizados para realizar a conexão elétrica de camadas internas e exteriores.

A função da placa de circuito flexível pode ser dividida em quatro tipos, a saber, conduza a linha, o circuito impresso, o conector e o sistema integrado multifunction, que cobrem o computador, o sistema auxiliar periférico de computador, o dispositivo elétrico do agregado familiar do consumidor e o automóvel, etc.

Mais exposições de único FPC tomado partido

Placa flexível tomada partido do PWB da base única FPC do Polyimide com ouro da imersão 2

Placa flexível tomada partido do PWB da base única FPC do Polyimide com ouro da imersão 3
