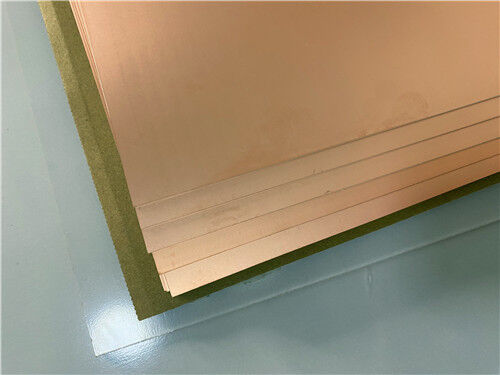

Rogers TMM10i PCB 2 camadas 30 mil laminação alta placa de circuito Dk

A PCB RF rígida Rogers TMM10i de 2 camadas é uma placa de circuito de micro-ondas termofixa isotrópica de alto desempenho construída para aplicações de stripline e microstrip revestidos de alta confiabilidade. Construído com substrato composto de polímero termofixo cerâmico Rogers TMM10i autêntico e revestimento externo de cobre padrão de 1 onça, este PCB de alta frequência fino de 0,8 mm apresenta acabamento de superfície premiumENIG, máscara de solda preta de dupla face e serigrafia branca de camada dupla. Oferecendo desempenho isotrópico consistente de Dk, expansão térmica compatível com cobre, inércia química superior e capacidade de ligação de fio estável, estePCB RF de alto Dkserve como uma solução confiável para comunicação via satélite, sistemas de antena GPS, filtros de microondas e amplificadores de potência de RF.

O que é Rogers TMM10i? Introdução avançada ao substrato

Rogers TMM10i é um material de micro-ondas termofixo isotrópico composto de compósito de polímero preenchido com cerâmica, projetado especificamente para maximizar a confiabilidade do furo passante revestido para circuitos de micro-ondas stripline e microstrip. Possui uma constante dielétrica isotrópica uniforme que elimina inconsistência elétrica direcional. Como parte da série de materiais TMM premium da Rogers, o TMM10i combina com sucesso a alta rigidez dos substratos cerâmicos e o desempenho estável de RF dos materiais PTFE, enquanto mantém as características de fácil processamento dos laminados dielétricos macios convencionais.

Ao contrário dos materiais tradicionais de PCB de alta frequência, o Rogers TMM10i não requer pré-tratamento com naptanato de sódio antes do revestimento eletrolítico, o que agiliza o fluxo de trabalho de fabricação, reduz os riscos de processamento e melhora o rendimento da produção. Sua robusta estrutura de resina termofixa permite uma ligação de fios consistente e de alta qualidade, enquanto excelentes propriedades mecânicas anti-fluência e resistência química garantem estabilidade operacional de longo prazo em ambientes severos de fabricação e aplicação.

Principais recursos do material PCB Rogers TMM10i

O laminado de alta frequência Rogers TMM10i integra excelente uniformidade elétrica, estabilidade térmica superior e controle dimensional preciso, atendendo totalmente aos rigorosos requisitos de design dos modernos circuitos de microondas e RF de alta precisão:

Principais benefícios de desempenho do Rogers TMM10i PCB

O material de micro-ondas termofixo Rogers TMM10i oferece vantagens mecânicas, químicas e de processamento exclusivas que o tornam ideal para produção de RF de alta confiabilidade e PCB de micro-ondas:

Estabilidade mecânica aprimorada: Resiste à deformação por fluência e ao fluxo a frio sob estresse mecânico sustentado e ambientes de alta temperatura, mantendo a consistência estrutural a longo prazo

Resistência Química Superior: Suporta a exposição a vários produtos químicos de processamento industrial durante a fabricação de PCB, protegendo a integridade do substrato e melhorando o rendimento da fabricação

Fluxo de trabalho de galvanização simplificado: elimina a necessidade de pré-tratamento com naptanato de sódio antes da galvanização sem eletrólito, encurtando os ciclos de produção e reduzindo os custos gerais de fabricação

Desempenho consistente de ligação de fios: a composição à base de resina termofixa permite uma ligação de fios estável e repetível, tornando-a altamente adequada para montagem de chips de precisão e empacotamento de módulos de RF de alta densidade

Principais especificações de construção de PCB

Estrutura de empilhamento de PCB Rogers TMM10i de 2 camadas

Este empilhamento de PCB rígido de 2 camadas consiste em uma folha de cobre de alta pureza de dupla face e um núcleo composto de cerâmica termofixa Rogers TMM10i central. Este empilhamento bem estruturado de baixas perdas oferece características isotrópicas de alto Dk, expansão térmica compatível com cobre e estabilidade dimensional excepcional, perfeitamente adequado para projetos de circuitos de micro-ondas stripline e microstrip de alta precisão.

Estatísticas de PCB

Formato de arte aceito:Oferecemos suporte aos formatos de arquivo padrão Gerber RS-274-X para fabricação de PCB personalizada, garantindo resultados de fabricação precisos e colaboração técnica eficiente com clientes globais.

Padrão de qualidade:Todos os PCBs personalizados são produzidos e inspecionados em total conformidade com os padrões industriais IPC-Class-2, garantindo qualidade de lote consistente e confiabilidade operacional de longo prazo.

Serviço Global:Fornecemos cotação mundial de PCB, consultoria técnica profissional e serviços de remessa global para todos os pedidos personalizados de PCB de alta frequência Rogers TMM10i.

Cenários típicos de aplicação

- Circuitos de RF e microondas

- Amplificadores e combinadores de potência

- Filtros e acoplador

- Sistemas de comunicação por satélite

- Antenas de Sistemas de Posicionamento Global

- Antenas Patch

- Polarizadores e lentes dielétricas

- Testadores de chips

Para concluir, o PCB rígido Rogers TMM10i de 2 camadas adota material dielétrico composto termofixo de cerâmica premium, oferecendo alto valor Dk isotrópico, perda de sinal de alta frequência ultrabaixa, expansão térmica compatível com cobre e excelente compatibilidade de processamento. Combinado com capacidade confiável de ligação de fios e resistência química, este PCB de alta frequência fornece uma solução econômica e de alta estabilidade para projetos avançados de circuitos de microondas e RF, amplamente aplicados em comunicação por satélite, posicionamento GPS e sistemas de teste de microondas de precisão.
