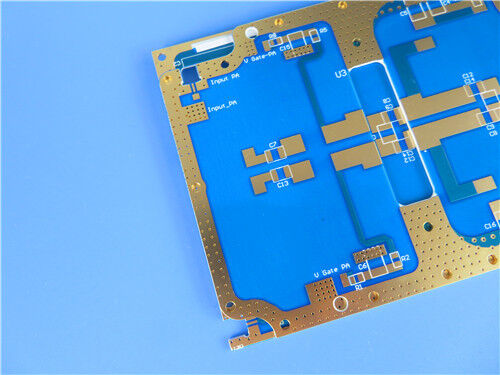

Placa flexível do PWB da Multi-camada flexível Multilayer do circuito impresso (FPC)
(FPC são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este tipo de circuito flexível é estrutura de camada 4 construída no polyimide (PI) para a aplicação do router sem fio, cobre 1oz cada camada. A estratificação baixa é de Shengyi. Revestido pela camada de coberta amarela, o ouro da imersão é chapeado em almofadas. Um conector é projetado em ambas as extremidades. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012.
Folha do parâmetro e de dados
| Tamanho do PWB flexível |
300.5X 25.5mm |
| Número de camadas |
4 |
| Tipo da placa |
Circuitos flexíveis |
| Espessura da placa |
0.30mm |
| Material da placa |
Polyimide (PI) 25µm |
| Fornecedor material da placa |
Shengyi |
| Valor do Tg do material da placa |
℃ 60 |
| |
| Espessura do Cu de PTH |
µmdo ≥20 |
| Thicknes internos do Cu de Iayer |
µm 35 |
| Espessura de superfície do Cu |
µm 35 |
| |
| Cor de Coverlay |
Amarelo |
| Número de Coverlay |
2 |
| Espessura de Coverlay |
µm 25 |
| Material do reforçador |
NÃO |
| Espessura do reforçador |
N/A |
| |
| Tipo de tinta do Silkscreen |
NÃO |
| Fornecedor do Silkscreen |
N/A |
| Cor do Silkscreen |
N/A |
| Número de Silkscreen |
N/A |
| |
| Descascando o teste de Coverlay |
Nenhum peelable |
| Adesão da legenda |
℃ que de 3M 90 nenhuma casca após 3 épocas mínimas testa |
| |
| Revestimento de superfície |
Ouro da imersão |
| Espessura do níquel/ouro |
Au: 0.03µm (mínimo); Ni 2-4µm |
| RoHS exigiu |
Sim |
| Famability |
94-V0 |
| |
| Teste de choque térmico |
Passagem, -25℃±125℃, 1000 ciclos. |
| Esforço térmico |
Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
| Função |
Teste elétrico da passagem de 100% |
| Obra |
Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
Optionality material
Baixo custo
Continuidade do processamento
Método de envio diversificado
O projeto de engenharia impede que os problemas ocorram pre na produção.
Aplicações
Cabeça FPC do laser, controlador do equipamento médico, placa macia da antena da tabuleta
Circuitos flexíveis Multilayer
Geralmente, a fabricação de circuitos flexíveis multilayer é baseada em processos de único PWB flexível tomado partido e o dobro tomou partido PWB flexível de PTH. Ambos os tipos evoluem dos circuitos flexíveis frente e verso covercoated convencionais que são ligados junto. Para um número de razões, não se recomenda combinar circuitos flexíveis demais em um circuito flexível multilayer.
Materiais e espessuras de FPC Multilayer
É prática comum usar os materiais alistados abaixo.
Carcaças dielétricas
polyimide de 50 µm (2 mil.) devido a à sua estabilidade mais alta e manipulação mais fácil comparadas com o polyimide de 25 µm (1 mil.).
Folha de cobre
1 onça.) folha de cobre de 35 µm (, desde que esta espessura é compatível com as exigências levando atuais do circuito terminado.
Covercoat
polyimide de 25 µm (1 mil.) para uma folha de cobre grossa de 35 µm (1,4 mil.), desde que assegura uma capsulagem melhor dos condutores do que um polyimide de 50 µm (2 mil.).
1 mil.) esparadrapo acrílico de 25 µm (para conseguir uma boa capsulagem e uma laminação do baixo-fluxo. Demasiado esparadrapo acrílico conduz aos problemas da confiança, por exemplo quebras do tambor, quebras da folha, e etchback demasiado profundo.
Camadas exteriores
As camadas exteriores não devem ser fornecidas com nenhuns circuitos (condutores) no lado de ligamento devido ao risco de armadilha de ar na relação.
Materiais de ligação
Ao usar circuitos flexíveis covercoated como camadas internas, os circuitos e as peças rígidas são ligados junto por meio dos esparadrapos da folha.
Processos
Um diagrama de fluxo simplificado é mostrado abaixo.
