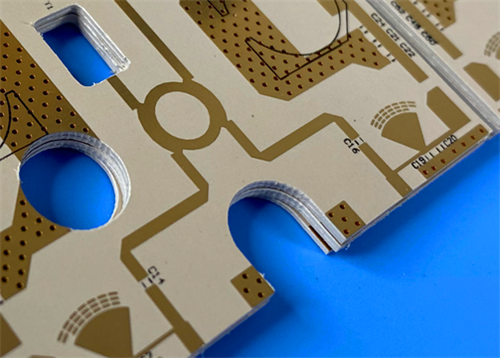

Este PCB de alta frequência rígido de 2 camadas utiliza RogersDiClad 527Substrato de PTFE reforçado com fibra de vidro, concebido para aplicações de circuitos RF e de microondas de alta precisão e baixa perda.impressão em serigrafia preta na camada superior, sem tela de seda inferior, e uma estrutura sem máscara de solda de dois lados.
Especificação do PCB
| Parâmetro item |
Especificações |
| Material de base |
Rogers DiClad 527 material composto de PTFE de alta frequência |
| Número de camadas |
2 camadas de PCB rígido |
| Dimensões da placa |
49.63 mm × 91,54 mm (1 peça), tolerância dimensional: ±0,15 mm |
| Traços mínimos / espaço |
4 ml / 6 ml |
| Tamanho mínimo do buraco mecânico |
0.3 mm |
| Através do tipo |
Não são adotadas vias cegas; só são utilizadas vias de buraco |
| Espessura do quadro acabado |
0.6 mm |
| Peso do cobre acabado da camada exterior |
1 oz (1,4 ml) |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão |
| Camada de serigrafia |
Tela de seda preta na superfície superior; sem tela de seda na superfície inferior |
| Camada de máscara de solda |
Sem máscara de solda superior e inferior |
| Teste de qualidade |
100% de ensaio eléctrico antes da expedição |
Estrutura de empilhamento de camadas de PCB
| Nome da camada |
Especificações |
| Camada de cobre 1 (camada superior) |
Espessura de cobre acabado de 35 μm |
| Núcleo dielétrico |
Rogers DiClad 527 material de alta frequência, espessura de 0,508 mm (20 mil) |
| Camada de cobre 2 (camada inferior) |
Espessura de cobre acabado de 35 μm |
Arte e padrões de qualidade
Formato de ilustração: os ficheiros de fabrico são fornecidos no formato Gerber RS-274-X padrão, a especificação universal da indústria que garante padrões de circuito precisos e total compatibilidade de produção.
Padrão de qualidade: Cada PCB cumpre os padrões de fiabilidade IPC-Classe-2, garantindo os requisitos de desempenho e durabilidade para aplicações eletrônicas comerciais e industriais.
Cobertura do abastecimento: Disponível transporte global e calendários de entrega flexíveis para se adaptar a diferentes prazos do projeto, apoiando um abastecimento mundial estável.
DiClad 527 Material geral
O Rogers DiClad 527 é um substrato composto de PTFE reforçado com fibra de vidro tecido de alto desempenho especialmente desenvolvido para a fabricação de PCB de alta frequência.de peso não superior a 50 g/m2, mas não superior a 150 g/m2, este material proporciona uma constante dielétrica estável e uma estabilidade dimensional superior em comparação com os substratos tradicionais de PTFE.Sua composição estrutural refinada garante registro de circuito preciso e desempenho elétrico consistente para projetos avançados de circuitos de alta frequência.
Características de desempenho do material principal
1Propriedades dielétricas estáveis de baixa perda
Mantém uma constante dielétrica estável que varia de 2,4 a 2,6 tanto a 1 MHz como a 10 GHz, combinada com um fator de dissipação ultra-baixo de 0,0017 a 10 GHz,Minimizar eficazmente a atenuação do sinal de alta frequência e a distorção de fase.
2Estabilidade dieléctrica térmica confiável
O material apresenta um coeficiente térmico constante constante dieléctrica a -153 ppm/°C numa ampla gama de temperaturas de -10°C a 140°C,Manutenção de desempenho dieléctrico estável em ambientes térmicos flutuantes.
3Excelente estabilidade estrutural
Seu coeficiente de expansão térmica bem combinado proporciona características de expansão térmica equilibradas, o que reduz significativamente o estresse térmico e a deformação estrutural durante o ciclo de temperatura,Assegurar uma fiabilidade mecânica excepcional a longo prazo.
4. Adaptabilidade superior ao ambiente
Com uma taxa de absorção de umidade ultra-baixa de 0,03%, o material gera variações de desempenho insignificantes em condições de alta umidade,A sua excelente resistência química permite uma operação fiável em ambientes de trabalho difíceis e complexos..
Cenários de aplicação típicos
Com baixíssima perda de alta frequência, excepcional estabilidade dimensional, características elétricas uniformes e adaptabilidade ao ambiente,Os PCBs DiClad 527 são amplamente utilizados em sistemas de RF e microondas de alta precisão para várias aplicações profissionais, tal como se indica a seguir:
- Redes de alimentação por radar e sistemas de orientação
- Equipamento comercial de rede de matriz em fase
- Antenas de estações de base de baixa perda e antenas de rádio digital
- Filtros de RF de alto desempenho, acopladores e módulos LNA
