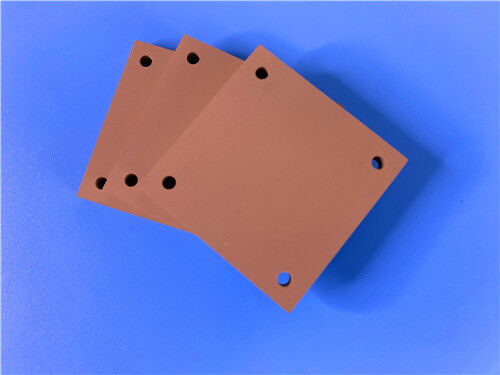

Este PCB rígido de alta frequência de camada única personalizado utilizaRogers TMM10laminado composto termofixo para micro-ondas, oferecendo vantagens combinadas de substratos cerâmicos e de PTFE com melhor capacidade de fabricação. Possui construção sem máscara de solda e sem serigrafia com acabamento de superfície OSP, todas as unidades são 100% testadas eletricamente antes da entrega para garantir integridade estrutural confiável e desempenho estável de RF/microondas para aplicações precisas de alta frequência.
Especificações de PCB
| Item de parâmetro |
Especificação |
| Material Básico |
Laminado composto de micro-ondas termofixo Rogers TMM10 |
| Configuração de camada |
Estrutura de PCB rígida unilateral |
| Dimensão da placa |
99,05 mm × 56,9 mm (1 peça), tolerância dimensional: ± 0,15 mm |
| Rastreamento/espaço mínimo |
4 mils / 5 mils |
| Diâmetro mínimo do furo mecânico |
0,35mm |
| Por tipo |
Puro furo através do design, sem vias cegas |
| Espessura da placa acabada |
1,6 mm |
| Peso Externo de Cobre |
Camada externa de cobre de 1 onça (1,4 mils) |
| Através da Espessura do Chapeamento |
20μm |
| Acabamento de Superfície |
OSP (Preservativo Orgânico de Soldabilidade) |
| Camada de serigrafia |
Sem serigrafia |
| Camada de máscara de solda |
Sem máscara de solda |
| Inspeção de Qualidade |
Testes elétricos 100% completos realizados antes da entrega |
Estrutura de empilhamento de camadas PCB
| Definição de camada |
Especificação Técnica |
| Camada Superior de Cobre |
Espessura de cobre acabada de 35μm |
| Substrato de núcleo dielétrico |
Núcleo Rogers TMM10, 1,524 mm (60mil) de espessura |
Conformidade de arte e qualidade
Formato da arte: Fabricado com dados padrão Gerber RS-274-X para padronização precisa e compatibilidade universal de processos.
Conformidade de qualidade: Totalmente compatível com os critérios IPC-Class-2 para garantir desempenho elétrico consistente e confiabilidade estrutural.
Capacidade de fornecimento global: Suporta entrega mundial para atender aplicações globais de PCB de alta frequência.
Perfil de material Rogers TMM10
Rogers TMM10 é um laminado dielétrico composto de micro-ondas termofixo de alto desempenho. Ele integra as características superiores dos substratos tradicionais de PTFE e cerâmica, ao mesmo tempo que elimina as limitações mecânicas inerentes e os complicados fluxos de trabalho de processamento de materiais convencionais de alta frequência. Este material oferece excelente estabilidade elétrica, robustez mecânica confiável e capacidade de fabricação simplificada, tornando-o ideal para diversos projetos de circuitos de micro-ondas de alta precisão.
Vantagens materiais
Estabilidade Mecânica Superior: Resiste à fluência e ao fluxo frio sob tensão operacional contínua, mantendo a geometria precisa do circuito e o desempenho estável de alta frequência a longo prazo.
Excelente compatibilidade química: Tolera produtos químicos de processamento de PCB padrão, minimizando danos ao substrato e otimizando o rendimento de fabricação e a estabilidade de qualidade.
Processo de galvanização simplificado: Elimina o pré-tratamento com naptanato de sódio para galvanização sem eletrólito, agilizando a fabricação e reduzindo os custos de produção.
Alta confiabilidade de ligação de fios: A estrutura estável de resina termofixa permite capacidade confiável de ligação de fios para aplicações de embalagens de alta precisão.
Campos de aplicação típicos
Combinando alta constante dielétrica, perda ultrabaixa de alta frequência, expansão térmica compatível com cobre e adaptabilidade de processo superior, os PCBs baseados em Rogers TMM10 são amplamente aplicados em sistemas de comunicação por satélite e microondas de alta precisão:
- Equipamento de teste de chips semicondutores de alta precisão
- Componentes do polarizador dielétrico de microondas
- Módulos do sistema de comunicação via satélite
- Antenas GPS, antenas patch e sistemas de antenas de alta frequência
