Detalhes do produto:
Condições de Pagamento e Envio:
|
Matéria-prima: | ANIMAL DE ESTIMAÇÃO | Contagem da camada: | 2 camadas |
---|---|---|---|
Espessura do PWB: | 0.15mm | Tamanho do PWB: | 90,81 x 20.33mm |
Coverlay: | Amarelo cubra/parte inferior branco | Silkscreen: | Preto |
Peso de cobre: | 1OZ | Revestimento de superfície: | Ouro da imersão |
Realçar: | placa flexível do PWB 94-V0,O dobro tomou partido placa flexível do PWB,o dobro 94-V0 tomou partido PWB flexível |

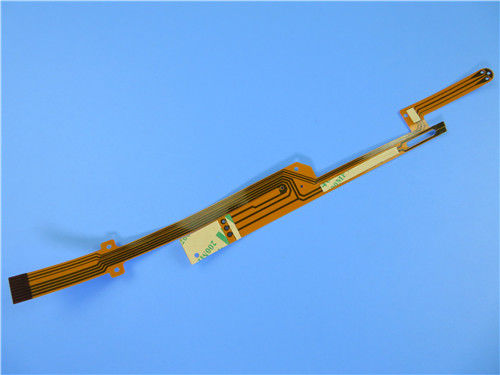

O dobro tomou partido PWB flexível no Polyimide do ouro da imersão e 0.15mm grossos para antenas
(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de circuito impresso flexível para a aplicação da antena. É umas 2 camadas FPC em 0.15mm grossos. A estratificação baixa é de Shengyi, coverlay coverlay e amarelos brancos são aplicados separadamente no lado superior e no lado inferior. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012.
Folha do parâmetro e de dados
Tamanho do PWB flexível | 90,81 x 20.33mm |
Número de camadas | 2 |
Tipo da placa | PWB flexível |
Espessura da placa | 0.15mm |
Material da placa | ANIMAL DE ESTIMAÇÃO 25µm |
Fornecedor material da placa | Shengyi |
Valor do Tg do material da placa | ℃ 60 |
Espessura do Cu de PTH | µmdo ≥20 |
Thicknes internos do Cu de Iayer | N/A |
Espessura de superfície do Cu | µm 35 |
Cor de Coverlay | Amarelo cubra/parte inferior branco |
Número de Coverlay | 2 |
Espessura de Coverlay | µm 25 |
Material do reforçador | Polyimide |
Espessura do reforçador | 0.2mm |
Tipo de tinta do Silkscreen | IJR-4000 MW300 |
Fornecedor do Silkscreen | TAIYO |
Cor do Silkscreen | Preto |
Número de Silkscreen | 1 |
Descascando o teste de Coverlay | Nenhum peelable |
Adesão da legenda | ℃ que de 3M 90 nenhuma casca após 3 épocas mínimas testa |
Revestimento de superfície | Ouro da imersão |
Espessura do níquel/ouro | Au: 0.03µm (mínimo); Ni 2-4µm |
RoHS exigiu | Sim |
Famability | 94-V0 |
Teste de choque térmico | Passagem, -25℃±125℃, 1000 ciclos. |
Esforço térmico | Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
Função | Teste elétrico da passagem de 100% |
Obra | Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
Controllability do projeto elétrico do parâmetro
A extremidade pode ser inteira soldada
Optionality material
Baixo custo
Continuidade do processamento
Preço competitivo
De alta tecnologia
Aplicações
Equipamento de áudio industrial incorporado do controle da antena FPC do telefone celular, placa macia do teclado numérico médico
Componentes de um circuito flexível
Um circuito flexível consiste na folha de cobre, substrate+ dielétrico coverlay e esparadrapo.
A folha de cobre está disponível em dois tipos diferentes de cobre: Cobre do ED e cobre do RA.
O cobre do ED é (ED) uma folha de cobre eletro-depositada produzida da mesma forma como a folha de cobre usada para placas de circuito impresso rígidas. Isto igualmente significa que o cobre “está tratado”, isto é, tem uma superfície levemente áspera em um lado, que assegura uma adesão melhor quando a folha de cobre é ligada à matéria-prima.
O cobre do RA é uma folha de cobre rolada e recozida produzida do cobre eletrolìtica depositado do cátodo, que é derretido e moldado em lingotes. Os lingotes são primeiro laminados a alta temperatura a um determinado tamanho e moídos em todas as superfícies. O cobre então está laminado e recozido, até que a espessura desejada esteja obtida.
A folha de cobre está disponível em uma espessura do μm 12, 18, 35 e 70.
Mais a terra comum disponível para a carcaça dielétrica e coverlay é filmes do polyimide. Este material pode igualmente ser usado como coverlay. O Polyimide é serido melhor para circuitos flexíveis devido a suas características como indicado abaixo:
1. A resistência de alta temperatura reserva soldar operações sem danificar os circuitos flexíveis
2. Propriedades elétricas muito boas
3. Boa resistência química
O Polyimide está disponível nas espessuras do μm 12,5, 20, 25 e 50.
As estratificações baixas para placas de circuito impresso rígidas são folhas de cobre laminadas junto com as matérias-primas, a vinda adesiva do material do prepreg durante a laminação. O contrário a este é o circuito flexível onde a laminação da folha de cobre ao material do filme é conseguida por meio de um sistema esparadrapo. É necessário distinguir entre dois sistemas principais de esparadrapo, a saber esparadrapos termoplásticos e thermoset. A escolha é ditada em parte pelo processamento, e em parte pela aplicação do circuito flexível terminado.
