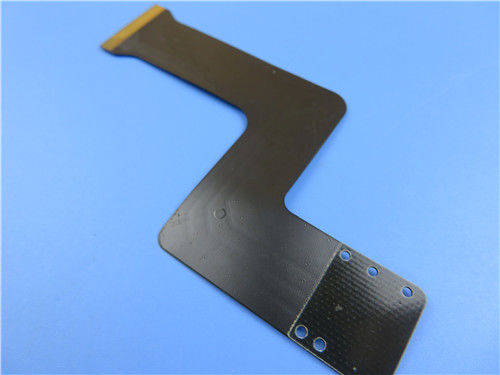

Circuito impresso flexível de 4 camadas (FPC) construído no Polyimide com ouro preto da máscara e da imersão para consoles do jogo do consumidor
(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de circuito impresso flexível para a aplicação do PLC que programa o é umas 4 camadas FPC em 0.3mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.
Folha do parâmetro e de dados
| Tamanho do PWB flexível | 70,18 x 40.28mm |
| Número de camadas | 4 |
| Tipo da placa | PWB flexível |
| Espessura da placa | 0.30mm |
| Material da placa | Polyimide 25µm |
| Fornecedor material da placa | ITEQ |
| Valor do Tg do material da placa | ℃ 60 |
| Espessura do Cu de PTH | µmdo ≥20 |
| Thicknes internos do Cu de Iayer | N/A |
| Espessura de superfície do Cu | µm 35 |
| Cor de Coverlay | Preto |
| Número de Coverlay | 2 |
| Espessura de Coverlay | µm 25 |
| Material do reforçador | Polyimide |
| Espessura do reforçador | 0.2mm |
| Tipo de tinta do Silkscreen | IJR-4000 MW300 |
| Fornecedor do Silkscreen | TAIYO |
| Cor do Silkscreen | Branco |
| Número de Silkscreen | 1 |
| Descascando o teste de Coverlay | Nenhum peelable |
| Adesão da legenda | ℃ que de 3M 90 nenhuma casca após 3 épocas mínimas testa |
| Revestimento de superfície | Ouro da imersão |
| Espessura do níquel/ouro | Au: 0.03µm (mínimo); Ni 2-4µm |
| RoHS exigiu | Sim |
| Famability | 94-V0 |
| Teste de choque térmico | Passagem, -25℃±125℃, 1000 ciclos. |
| Esforço térmico | Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
| Função | Teste elétrico da passagem de 100% |
| Obra | Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
A extremidade pode ser inteira soldada
Baixo custo
Continuidade do processamento
Foco no ponto baixo à produção de volume média
Faça a entrega no tempo. Nós mantemos a taxa da em-tempo-entrega mais altamente de 98%.
Aplicações
Teclado numérico FPC, FFC para o equipamento industrial do controle, consoles do jogo do consumidor
Estrutura de FPC
De acordo com o número de camadas de folha de cobre condutora, FPC pode ser dividido no único circuito da camada, circuito da dupla camada, circuito da multi-camada, dobro tomou partido e assim por diante.
estrutura da Único-camada: o circuito flexível desta estrutura é a estrutura a mais simples do PWB flexível. Geralmente a matéria-prima (carcaças dielétricas) + de borracha transparente (esparadrapo) + a folha de cobre é um grupo de matérias primas compradas (semi-fabrica), a película protetora e a colagem transparente é um outro tipo da matéria prima comprada. Primeiramente, a folha de cobre deve ser gravada para obter o circuito exigido, e a película protetora deve ser furada para revelar a almofada correspondente. Após a limpeza, os dois são combinados rolando. Então a parte exposta da almofada galvanizou o ouro ou a lata para proteger. Desta maneira, a placa de painel grande estará pronta. Geralmente igualmente carimbou na forma correspondente da placa de circuito pequena. Não há igualmente nenhuma película protetora diretamente na folha de cobre, mas o revestimento de solda impresso da resistência, de modo que o custo seja mais baixo, mas a força mecânica da placa de circuito tornar-se-á mais maus. A menos que a exigência da força não for alta e o preço precisar de ser o mais baixo possível, é o melhor aplicar o método da película protetora.
Estrutura de dupla camada: quando o circuito é demasiado complexo ser prendido, ou a folha de cobre é necessário proteger a terra, é necessário escolher uma dupla camada ou mesmo um multilayer. A diferença a mais típica entre uma placa multilayer e única é a adição de uma estrutura perfurada para conectar as camadas da folha de cobre. O primeiro processo de borracha transparente + matéria-prima + a folha de cobre é fazer furos. Furos de broca na matéria-prima e na folha de cobre primeiramente, limpo e chapeado então com alguma espessura do cobre. O processo subsequente da fabricação é quase o mesmo que o circuito da único-camada.
Estrutura tomada partido dobro: ambos os lados do dobro tomaram partido FPC têm almofadas, usadas principalmente para conectar outras placas de circuito. Embora e a estrutura do monolayer sejam similares, mas o processo de manufatura é muito diferente. Sua matéria prima é folha de cobre, película protetora e colagem transparente. A película protetora deve ser furada de acordo com a posição da almofada primeiramente, a seguir a folha de cobre deve ser afixada, as linhas da almofada e da trilha devem ser gravadas e então a película protetora de um outro furo furado deve ser afixada.
