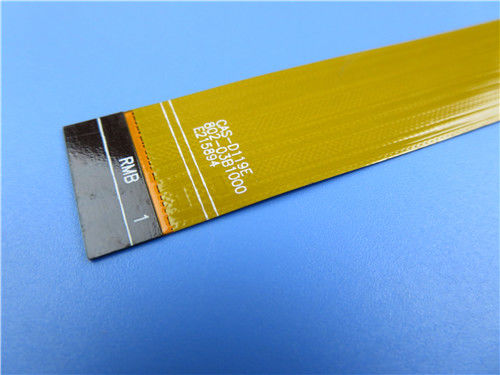

Placa de circuito impresso flexível da camada dupla no Polyimide com máscara amarela e no reforçador do PI para o interruptor de fita fina
(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de circuito impresso flexível para a aplicação de acesso controlado. É umas 2 camadas FPC em 0.25mm grossos. A estratificação baixa é de ITEQ, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.
Folha do parâmetro e de dados
| Tamanho do PWB flexível |
130,18 x 20.5mm |
| Número de camadas |
2 |
| Tipo da placa |
PWB flexível |
| Espessura da placa |
0.25mm |
| Material da placa |
Μm do Polyimide 50 |
| Fornecedor material da placa |
ITEQ |
| Valor do Tg do material da placa |
60℃ |
| |
| Espessura do Cu de PTH |
µm ≥20 |
| Thicknes internos do Cu de Iayer |
N/A |
| Espessura de superfície do Cu |
µm 35 |
| |
|
| Cor de Coverlay |
Amarelo |
| Número de Coverlay |
2 |
| Espessura de Coverlay |
µm 35 |
| Material do reforçador |
Polyimide |
| Espessura do reforçador |
0.2mm |
| |
|
| Tipo de tinta do Silkscreen |
IJR-4000 MW300 |
| Fornecedor do Silkscreen |
TAIYO |
| Cor do Silkscreen |
Branco |
| Número de Silkscreen |
1 |
| |
| Descascando o teste de Coverlay |
Nenhum peelable |
| Adesão da legenda |
3M 90℃ não que descasca após 3 épocas mínimas testa |
| |
| Revestimento de superfície |
Ouro da imersão |
| Espessura do níquel/ouro |
Au: 0.03µm (mínimo); Ni 2-4µm |
| RoHS exigiu |
Sim |
| Famability |
94-V0 |
| |
| Teste de choque térmico |
Passagem, -25℃±125℃, 1000 ciclos. |
| Esforço térmico |
Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
| Função |
Teste elétrico da passagem de 100% |
| Obra |
Conformidade com classe 2 de IPC-A-600H & de IPC-6013C |
Características e benefícios
Flexibilidade excelente
Reduzindo o volume
Perca de peso
Consistência do conjunto
Confiança aumentada
A extremidade pode ser inteira soldada
Baixo custo
Continuidade do processamento
A ordem da quantidade pequena é aceitada
O projeto de engenharia impede que os problemas ocorram na pre-produção.
Aplicações
Interruptor de fita fina, placa do cabo flexível do módulo do telefone celular da placa do cabo flexível do módulo do telefone celular
Breve introdução de FPC
A placa de circuito impresso flexível (FPC) é referida como “a placa macia”. Na indústria, FPC é uma placa de circuito impresso feita da carcaça de isolamento flexível (filme principalmente do polyimide ou de poliéster), que tem muitas vantagens que as placas de circuito impresso rígidas não têm. Por exemplo, pode livremente ser dobrado, sem fôlego, dobrado. O volume de produtos eletrônicos pode extremamente ser reduzido usando FPC, que é apropriado para o desenvolvimento de produtos eletrônicos na direção do alto densidade, da miniaturização e da confiança alta. Consequentemente, FPC foi amplamente utilizado em aeroespacial, forças armadas, comunicação móvel, portátil, periféricos de computador, PDA, câmara digital e outros campos ou produtos.
FPC igualmente tem as vantagens da boa dissipação de calor, do solderability, da montagem fácil e do baixo custo.
A placa de circuito impresso flexível tem uma camada, duas camadas e a placa multilayer. A matéria-prima é estratificação folheada do polyimide. Este tipo do material tem a resistência térmica de calor elevado e a boa estabilidade dimensional. É o produto final com da pressão com o filme de revestimento que tem a proteção mecânica e a boa isolação elétrica. Os condutores de superfície e internos de frente e verso e da multi-camada imprimiram placas de circuito são metalizados para realizar a conexão elétrica de camadas internas e exteriores.
A função da placa de circuito flexível pode ser dividida em quatro tipos, a saber, conduza a linha, o circuito impresso, o conector e o sistema integrado multifunction, que cobrem o computador, o sistema auxiliar periférico de computador, o dispositivo elétrico do agregado familiar do consumidor e o automóvel, etc.
