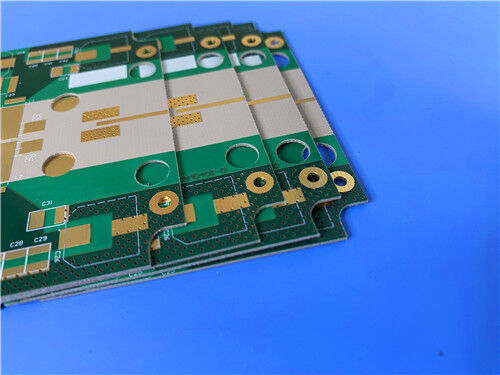

Esta placa de circuito impresso (PCB) rígida personalizada de 2 camadas RT/duroid 6202 é uma placa de circuito de micro-ondas de alto desempenho para aplicações de RF e radar de precisão. Ela utiliza laminado RT/duroid® 6202 de baixa perda com espessura final de 0,6 mm, cobre externo de 1 oz, metalização de via de 20 μm e acabamento ENIG. Esta placa compacta de 42,36 mm × 21,9 mm possui máscara de solda verde na parte superior e serigrafia branca na parte superior, construída de acordo com a IPC-Class-2 e 100% testada eletricamente antes do envio. Apresentando construção through-hole e 4/7 mil de trilha/espaço, ela oferece desempenho elétrico estável, baixa perda de sinal e alta precisão dimensional para implantações globais de micro-ondas.
Especificações da PCB
Esta PCB rígida RT/duroid 6202 de 2 camadas adota uma estrutura through-hole simplificada e confiável, sem vias cegas ou enterradas, garantindo transmissão de sinal limpa, baixa interferência e repetibilidade de fabricação consistente para projetos de circuitos de micro-ondas.
| Item de Especificação |
Parâmetro Detalhado |
| Material Base |
Laminado de micro-ondas de alta frequência Rogers RT/duroid 6202 |
| Configuração de Camadas |
PCB rígida de 2 camadas |
| Dimensões da Placa |
42,36 mm × 21,9 mm (1 unidade) |
| Trilha / Espaço Mínimo |
4/7 mils |
| Tamanho Mínimo do Furo |
0,4 mm |
| Tipo de Via |
Apenas through-hole, sem vias cegas |
| Espessura Final da Placa |
0,6 mm |
| Peso do Cobre Externo |
Cobre finalizado de 1 oz (1,4 mils) |
| Espessura da Metalização da Via |
20 μm |
| Acabamento de Superfície |
ENIG (Níquel Químico Ouro por Imersão) |
| Serigrafia |
Superior: Branco; Inferior: Nenhum |
| Máscara de Solda |
Superior: Verde; Inferior: Nenhum |
| Teste Pré-Envio |
Teste elétrico completo 100% |
Estrutura da Pilha da PCB de 2 Camadas-Estrutura
A pilha simétrica de 2 camadas equilibra o estresse mecânico interno e garante transmissão de sinal de alta frequência ultra-estável, eliminando deformação estrutural e desvio de frequência durante a operação.
| Estrutura da Camada |
Material e Espessura |
| Camada de Cobre Superior |
Folha de cobre condutora de 35 μm |
| Substrato do Núcleo Dielétrico |
Material de circuito de alta frequência RT/duroid® 6202 de 20 mils |
| Camada de Cobre Inferior |
Folha de cobre condutora de 35 μm |
Estatísticas da PCB
Esta PCB de alta frequência apresenta um layout compacto e otimizado, adaptado para a miniaturização de circuitos de micro-ondas, oferecendo desempenho elétrico estável com distribuição de circuito simplificada.
| Item Estatístico |
Quantidade / Formato |
| Total de Componentes |
13 |
| Total de Pads |
20 |
| Pads Thru Hole |
11 |
| Pads SMT Superiores |
9 |
| Pads SMT Inferiores |
0 |
| Vias |
6 |
| Redes |
2 |

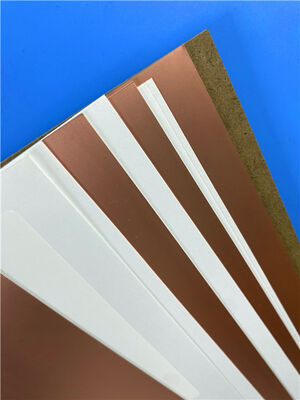

Introdução ao Material RT/duroid 6202
O Rogers RT/duroid 6202 é um laminado de micro-ondas de alto desempenho e baixa perda, reforçado com fibra de vidro tecida limitada, especialmente projetado para estruturas complexas de circuitos de micro-ondas e RF. Ele combina estabilidade elétrica excepcional e rigidez mecânica confiável, apresentando estabilidade dimensional ultra-precisa de 0,05 a 0,07 mils/polegada. Essa propriedade de baixo encolhimento evita efetivamente procedimentos de dupla gravação, suportando fabricação de PCB de alta precisão com tolerâncias posicionais rigorosas para aplicações avançadas de alta frequência.
NúcleoMaterialBenefícios
Esta PCB RT/duroid 6202 de 2 camadas oferece vantagens exclusivas para projetos de circuitos de alta frequência e micro-ondas em comparação com materiais de PCB padrão:
Perda Ultra-Baixa em Alta Frequência: Fator de dissipação extremamente baixo garante atenuação mínima do sinal, mantendo a transmissão de sinal de micro-ondas pura e estável.
Expansão Compatível com Cobre: O CTE no plano corresponde perfeitamente à folha de cobre, evitando delaminação de camadas e rachaduras de trilhas sob flutuações de temperatura.
Estabilidade Dimensional Superior: O baixo encolhimento de gravação elimina a gravação secundária, melhorando significativamente a precisão de fabricação e o rendimento de produção.
Estabilidade Ambiental de Ampla Faixa: Baixa absorção de umidade, alta resistência térmica e coeficiente DK estável garantem desempenho consistente em condições extremas de temperatura e umidade.
Confiabilidade Elétrica e Mecânica Dupla: O reforço balanceado de fibra de vidro oferece estrutura mecânica rígida e características elétricas de alta frequência impecáveis.
Aplicações Típicas
Graças às suas características de baixa perda, alta estabilidade e alta precisão, esta PCB Rogers 6202 é amplamente adotada em sistemas avançados de micro-ondas, radar e antenas:
- Antenas de Array em Fase
- Sistemas de Radar Terrestres e Aéreos
- Antenas de Posicionamento Global GPS
- Backplanes de Potência de Alta Frequência
- Sistemas Comerciais de Evitação de Colisão Aérea
- Redes de Formação de Feixe de Micro-ondas
Conclusão
Esta PCB rígida Rogers RT/duroid 6202 personalizada fornece soluções profissionais de circuito de micro-ondas de alta confiabilidade para equipamentos de RF e radar de precisão. Fabricada em estrita conformidade com os padrões IPC-Class-2 e totalmente testada eletricamente antes da entrega, esta PCB de baixa perda apresenta desempenho dielétrico estável, perda de sinal ultra-baixa e precisão dimensional excepcional. Disponível com suporte de envio global, é ideal para validação de protótipos e produção em massa de antenas de array em fase, sistemas de radar, dispositivos GPS e projetos de redes de formação de feixe de alta frequência em todo o mundo.
