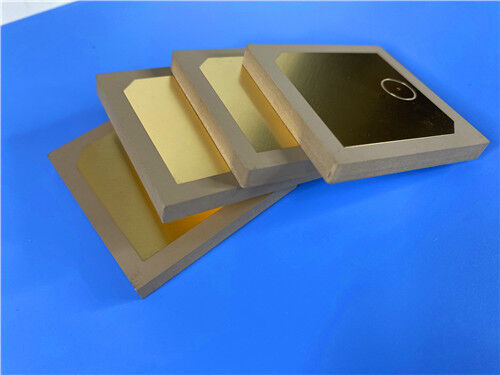

Projetada para aplicações de RF miniaturizadas de alta confiabilidade e navegação de precisão, esta PCB rígida customizada de 2 camadas adota um substrato cerâmico termoplástico PPO Wangling TP2200 premium. Com uma espessura de placa acabada ultra-grossa de 10,9 mm e uma pegada dimensional de 35,65 mm × 87 mm com tolerância rigorosa de ±0,15 mm, a placa apresenta acabamento de superfície de ouro de imersão pura, sem máscara de solda ou serigrafia em nenhum dos lados. Construída com uma estrutura de furo passante completa e sem vias cegas, ela suporta roteamento preciso de trilha/espaço mínimo de 4/7 mil e fabricação de micro-furos de 0,4 mm para se adaptar às demandas de layout de circuito compacto de alta densidade. Cada unidade passa por 100% de teste elétrico abrangente antes do envio, está em conformidade com os padrões de qualidade industrial IPC-Class-2 e suporta fornecimento global estável e serviços personalizados para projetos eletrônicos especializados de alta frequência.
Especificações da PCB
Projetada com uma estrutura dielétrica termoplástica exclusiva da indústria, esta PCB TP2200 de 2 camadas oferece estabilidade dielétrica excepcional e robustez mecânica para design de circuito de RF de alto Dk. Eliminando a interferência de reforço de fibra de vidro, seus parâmetros de fabricação padronizados garantem desempenho consistente de transmissão de sinal e confiabilidade operacional de longo prazo em ambientes de trabalho extremos.
| Item de Especificação |
Detalhes do Parâmetro |
| Material Base |
Substrato cerâmico termoplástico PPO Wangling TP2200 |
| Configuração de Camadas |
PCB rígida de 2 camadas |
| Dimensões da Placa |
35,65 mm × 87 mm (tolerância de ±0,15 mm, 1 unidade) |
| Trilha / Espaço Mínimo |
4/7 mils |
| Tamanho Mínimo do Furo |
0,4 mm |
| Tipo de Via |
Apenas furo passante, sem vias cegas |
| Espessura da Placa Acabada |
10,9 mm |
| Peso do Cobre Externo |
1 oz (1,4 mils) |
| Espessura da Plating da Via |
20 µm |
| Acabamento de Superfície |
Ouro de Imersão |
| Serigrafia |
Superior e Inferior: Não |
| Máscara de Solda |
Superior e Inferior: Não |
| Teste Pré-Envio |
Teste elétrico 100% antes do envio |
Pilha da PCB-Estrutura
Esta PCB de 2 camadas adota um layout de pilha simétrico e compacto, centrado em um substrato dielétrico Wangling TP2200 de 0,8 mm. Camadas de cobre puro de 35 µm em dupla face são laminadas uniformemente em ambos os lados do núcleo, formando um design estrutural equilibrado. Esta configuração de pilha racional oferece condutividade térmica uniforme e desempenho dielétrico estável, evitando efetivamente desvios de sinal e deformação estrutural sob condições de temperatura extremas.
| Estrutura da Camada |
Material e Espessura |
| Camada de Cobre_1 |
35 µm |
| Núcleo TP2200 |
0,8 mm |
| Camada de Cobre_2 |
35 µm |
PCBEstatística
Otimizada para montagem de circuito miniaturizado de alta frequência, esta PCB apresenta um layout simplificado com 34 componentes integrados e distribuição científica de pads e vias, combinando perfeitamente os requisitos de design de circuito compacto de alto Dk. Todos os arquivos de design de produção são fornecidos no formato padrão Gerber RS-274-X, garantindo compatibilidade total com equipamentos de fabricação e teste de PCB convencionais para prototipagem precisa e produção em lote estável.
| Item Estatístico |
Quantidade |
| Componentes |
34 |
| Total de Pads |
29 |
| Pads de Furo Passante |
22 |
| Pads SMT Superiores |
7 |
| Pads SMT Inferiores |
0 |
| Vias |
16 |
| Redes |
1 |

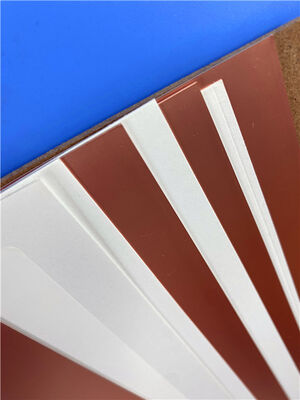

Introdução do Material da Série Wangling TP
A série Wangling TP representa uma solução de substrato termoplástico de alta frequência distinta na indústria. Sua camada dielétrica é formulada com carga cerâmica e resina de polifenileno éter (PPO), completamente livre de reforço de tecido de vidro trançado para eliminar a interferência de sinal do tecido de vidro. Os engenheiros podem ajustar precisamente a constante dielétrica modificando a razão de mistura de cerâmica e resina PPO, realizando desempenho dielétrico personalizado para diversos projetos de circuito. Fabricada através de processos especializados exclusivos, a série TP oferece excelente estabilidade dielétrica e confiabilidade superior a longo prazo. Para a definição da especificação do produto, TP significa substrato liso não revestido, TP-1 para laminado revestido de cobre unilateral e TP-2 para laminado revestido de cobre bilateral.
Principais Recursos de Desempenho do TP2200
O TP2200 é um substrato cerâmico termoplástico de alto Dk projetado para aplicações de alta frequência em ambientes extremos. Ele integra perda dielétrica ultrabaixa, resistência excepcional à temperatura e estabilidade estrutural excepcional, tornando-o insubstituível para equipamentos de RF e navegação miniaturizados e militares especiais:
| Parâmetro de Desempenho |
Especificação |
| Constante Dielétrica (Dk @5GHz) |
22 ± 0,88 |
| Fator de Dissipação (Df @5GHz) |
0,002 ~ 0,0025 |
| Coeficiente Térmico de Dk (TCDK) |
-55 ppm/°C |
| CTE (Eixo X/Y/Z) |
35ppm/°C, 35ppm/°C, 40ppm/°C |
| Temperatura de Operação de Longo Prazo |
-100°C a +150°C |
| Absorção de Água |
≤0,01% |
| Condutividade Térmica |
0,9W/MK |
| Propriedades Especiais do Material |
Resistência à radiação, baixa desgaseificação |
Aplicações Típicas
Beneficiando-se de seu valor de Dk ultralateral, absorção de água ultrabaixa, adaptabilidade a temperaturas extremas e desempenho resistente à radiação, esta PCB TP2200 de 2 camadas é amplamente aplicada em campos de RF e navegação especiais de alta precisão e alta confiabilidade:
- Sistemas de navegação Beidou
- Equipamentos eletrônicos embarcados em mísseis
- Iniciadores de precisão
- Antenas miniaturizadas de alta frequência
Conclusão
Apresentando tratamento de superfície de ouro de imersão premium e um corpo robusto de 10,9 mm de espessura, esta PCB customizada Wangling TP2200 oferece desempenho de alto Dk, baixa perda e estabilidade térmica para aplicações de alta frequência em ambientes extremos. Sua estrutura cerâmica PPO sem vidro, absorção de água ultrabaixa, excelente resistência à radiação e ampla tolerância de temperatura permitem operação estável em cenários militares, de navegação e de antenas de precisão. Totalmente inspecionada com teste elétrico 100% e certificada pelos padrões IPC-Class-2, esta PCB fornece soluções personalizadas confiáveis e entrega global para projetos de engenharia eletrônica especializada de alta frequência em todo o mundo.
