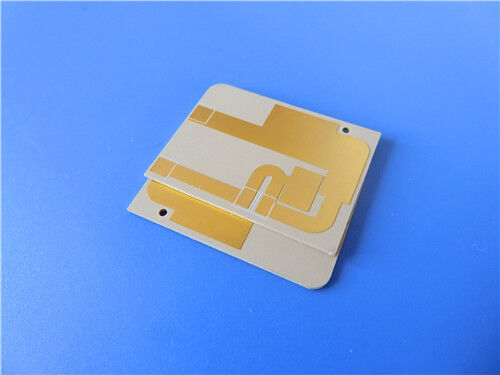

Bi-lateral Rogers TMM6 Microondas PCB 2 mm espessura HASL acabamento

Esta placa de circuito impresso é uma placa de circuito impresso de RF rígida personalizada de 2 camadas construída com Rogers TMM6 substrato compósito cerâmico termofixo, projetado para circuitos de micro-ondas que exigem desempenho consistente em alta frequência. Medindo 45,5 mm x 90 mm com tolerância dimensional rigorosa de ±0,15 mm, esta placa apresenta acabamento de superfície HASL sem máscara de solda ou serigrafia aplicada em nenhum dos lados. Construída inteiramente com vias passantes e sem vias cegas, ela suporta roteamento fino de trilha e espaço de 5/8 mil, juntamente com um tamanho mínimo de furo de 0,35 mm. As camadas de cobre externas carregam 1 oz de peso de cobre acabado, e a metalização de via de 20 µm garante interconexão elétrica estável. Cada placa acabada passa por teste elétrico 100% antes do envio e é fabricada de acordo com os padrões de qualidade IPC-Class-2. Arquivos de design Gerber RS-274-X são aceitos para fabricação, com entrega mundial disponível.

PCB Especificação

Cada PCB de micro-ondas personalizado é produzido seguindo rigorosos controles dimensionais e de fabricação para preservar a integridade do sinal de alta frequência. A tabela abaixo consolida todas as especificações físicas principais, regras de fabricação e detalhes de tratamento de superfície para esta placa de circuito TMM6 para sua referência rápida.

Stackup da PCB-para cima

O stackup da camada determina diretamente a impedância e o desempenho de RF de PCBs de micro-ondas. A tabela a seguir apresenta o arranjo do stackup de camadas desta PCB rígida de 2 camadas, detalhando a folha de cobre e o material do núcleo de cima para baixo.

Estatísticas da PCB

As estatísticas de layout refletem a complexidade do circuito e a distribuição de pads/vias do design submetido. Esta tabela captura estatísticas de layout chave derivadas do arquivo de design da PCB.

Introdução ao Rogers TMM6

O material de micro-ondas termofixo Rogers TMM6 é um compósito polimérico termofixo cerâmico projetado para aplicações de alta confiabilidade de vias metalizadas, strip-line e micro-strip.

Os laminados TMM6 oferecem uma combinação dos benefícios de laminados de circuito de micro-ondas cerâmicos e de PTFE tradicionais, sem exigir as técnicas de produção especializadas comuns a esses materiais, tudo a uma constante dielétrica (Dk) única em comparação com outros materiais da família de produtos. Ao contrário de muitos substratos de micro-ondas à base de PTFE, o TMM6 adota a química termofixa, o que simplifica o fluxo de fabricação e elimina a necessidade de processos de manuseio complexos geralmente necessários para placas de PTFE puro. Este design de material exclusivo equilibra um comportamento elétrico de micro-ondas excepcional com boa fabricabilidade para produção de RF em volume.

Recursos e Benefícios

• Constante dielétrica (Dk) de 6,0 +/- 0,08 a 10 GHz
• Fator de dissipação de 0,0023 a 10 GHz
• Coeficiente térmico de Dk de -11 ppm/°K
• Coeficiente de expansão térmica compatível com cobre
• Temperatura de decomposição (Td) de 425 °C TGA
• Coeficiente de Expansão Térmica - x y z : 18 ppm/K, 18 ppm/K, 26 ppm/K
• Condutividade térmica de 0,72 W/mk
• Disponível em uma faixa de espessura de 0,0015 a 0,500 polegadas +/- 0,0015”
• Propriedades mecânicas resistem a fluência e fluxo a frio
• Resistente a produtos químicos de processo, reduzindo danos durante a fabricação
• Baseado em uma resina termofixa, permitindo ligação de fios confiável
• Todos os processos comuns de PCB podem ser usados com materiais TMM 6

Aplicações Típicas

• Circuitos de RF e micro-ondas
• Amplificadores de potência e combinadores
• Filtros e acopladores
• Sistemas de comunicação via satélite
• Antenas de Sistemas de Posicionamento Global
• Antenas Patch
• Polarizadores e lentes dielétricas
• Testadores de chip

Informações de Qualidade e Produção

A fabricação aceita arquivos de arte Gerber RS-274-X. A placa está em conformidade com o padrão IPC-Class-2 e o envio mundial é suportado.

Conclusão

Esta PCB de micro-ondas Rogers TMM6 de 2 camadas oferece desempenho elétrico estável em alta frequência e confiabilidade mecânica robusta. As propriedades térmicas e dielétricas bem equilibradas do material o tornam uma escolha sólida para engenheiros de RF que trabalham em projetos de micro-ondas, antenas e satélites. Com controle dimensional rigoroso, inspeção elétrica completa e capacidade de fornecimento global, é uma solução de circuito personalizado confiável para seus desenvolvimentos de hardware de alta frequência. A construção compósita termofixa do TMM6 elimina muitos obstáculos de fabricação vistos em substratos de PTFE convencionais, permitindo qualidade consistente tanto para protótipos quanto para pedidos de fabricação em escala.
