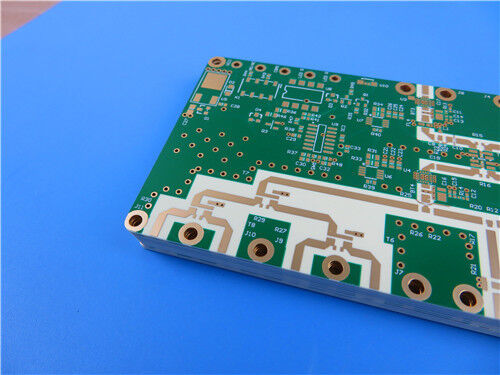

Placa de Circuito RF de Ouro de Imersão de 10 Camadas com Substrato Híbrido RO4350B e TU768

Este PCB RF híbrido simétrico de 10 camadas usa RO4350B de 10 mil para as camadas de sinal superior e inferior, emparelhado com Tg170 TU-768 FR4 formando o empilhamento interno. Todas as camadas de cobre usam cobre acabado de 1 oz, entregando uma espessura laminada final de 2,5 mm. Máscara de solda verde com serigrafia branca é aplicada em ambas as superfícies superior e inferior, juntamente com revestimento de ouro de imersão a 140%-150%. O tamanho da placa é de 132 mm × 76,5 mm, incluindo a borda de ferramenta, fornecida como uma única peça. Construído para IPC 6012D CLASSE-3, este PCB apresenta cobre metalizado de 25 µm dentro dos vias. Todos os furos passantes são preenchidos com resina e metalizados com cobre para preencher completamente as cavidades dos furos.

Especificação do PCB

A tabela abaixo descreve todos os parâmetros chave de fabricação para este PCB híbrido.

Empilhamento de PCB

Introdução ao Laminado RO4350B & TU-768 FR4

RO4350B é um laminado de hidrocarboneto preenchido com cerâmica amplamente utilizado em sistemas de micro-ondas e RF. Ele mantém um baixo fator de dissipação em bandas de micro-ondas e uma constante dielétrica estável em meio à variação de temperatura. O material minimiza a atenuação do sinal de RF e suporta ajuste de impedância preciso para trilhas de alta frequência. Seu comportamento de expansão térmica difere notavelmente do FR4 padrão, um fator chave a ser abordado durante a fabricação multicamadas híbrida.

TU-768 é um FR4 de alta confiabilidade com temperatura de transição vítrea de 170°C. Ele fornece forte resistência térmica e excelente resistência à formação de CAF. O laminado sobrevive a múltiplos ciclos de refluxo SMT sem chumbo sem separação intercamadas, mantendo a rigidez mecânica para estruturas multicamadas espessas. Ele funciona sem problemas em linhas de produção FR4 padrão e custa muito menos do que laminados de alta frequência cerâmicos.

Aplicações

• Grandes módulos transceptores de RF
• Sistemas de comunicação por micro-ondas
• Conjuntos de front-end de radar
• Hardware sem fio de RF de alta potência

Racionalidade de Design Deste Empilhamento Dielétrico Híbrido de 10 Camadas

1. Valor de Design de RF de Substratos de Alta Frequência RO4350B Duplos de 10 mil nas Camadas Externas

RO4350B de 10 mil é selecionado para as camadas de sinal superior e inferior. Seu baixo fator de dissipação reduz a perda de potência para trilhas de micro-ondas e RF, mantendo a impedância consistente para roteamento crítico de RF.

A espessura dielétrica de 10 mil cria espaço suficiente para ajuste flexível de impedância. Os engenheiros podem ajustar a impedância de linha single-ended ou diferencial em uma ampla faixa para atender aos requisitos de diferentes módulos transceptores de RF.

A colocação simétrica de RO4350B nas camadas externas equilibra o desempenho elétrico em ambos os lados. Este layout correspondente minimiza a interferência eletromagnética em toda a montagem e evita a distribuição de campo desigual encontrada em empilhamentos de alta frequência assimétricos.

2. Benefícios de Equilíbrio de Custo e Térmico do FR4 de Alta Tg TU-768 Interno Tg170

TU-768 substitui RO4350B para todas as camadas internas. RO4350B tem um preço premium, portanto, a troca de núcleos internos e prepregs para TU-768 reduz substancialmente os custos de matéria-prima e torna o empilhamento de 10 camadas adequado para produção em volume.

Com uma classificação Tg de 170°C, TU-768 suporta exposição térmica SMT repetida e resiste à delaminação. Ele resolve uma limitação comum de placas multicamadas totalmente cerâmicas: baixa estabilidade térmica e empenamento após ciclos térmicos.

O FR4 TU-768 também oferece alta resistência mecânica. Para esta placa de 10 camadas com 2,5 mm de espessura, o empilhamento interno de FR4 serve como uma espinha dorsal mecânica robusta e melhora a planicidade do painel após a laminação.

3. Desafios de Controle de Laminação para Este PCB Híbrido de 10 Camadas e 2,5 mm de Espessura

Este empilhamento de 10 camadas acumula muitas camadas de cobre e dielétricas para atingir uma espessura final de 2,5 mm. RO4350B e TU-768 FR4 têm valores de CTE incompatíveis. Durante a prensagem, taxas de expansão térmica diferentes criam estresse nas interfaces dos materiais. Os fabricantes devem usar perfis de laminação com aquecimento gradual e tempo de retenção segmentado para liberar o estresse gradualmente e evitar a delaminação.

Construções multicamadas espessas são propensas a deslocamento de camada e compressão dielétrica desigual. Alvos de registro de precisão e placas de prensa com pressão balanceada distribuem a força uniformemente sobre o painel e reduzem o desalinhamento das camadas.

Cada laminado e camada de prepreg contribui para a espessura final da placa. Pequenos desvios de espessura de folhas individuais se acumulam em dez camadas. Verificações rigorosas de material recebido controlam a tolerância de espessura camada por camada, garantindo que as placas acabadas atinjam consistentemente a espessura alvo de 2,5 mm.
