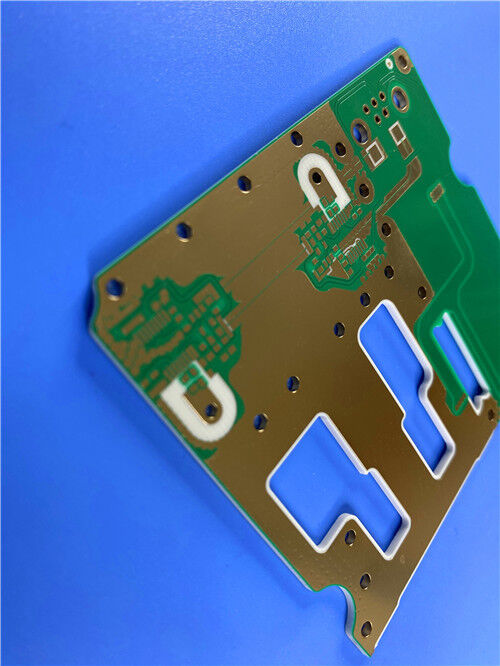

Placa de Circuito Impresso Híbrida Rogers RO4003C de 4 Camadas 0,75 mm com Banho de Ouro de 2u"

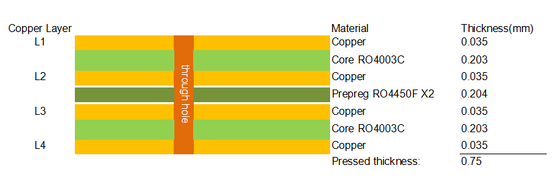

This high-precision 4-layer Rogers RO4003C hybrid PCB is professionally manufactured for high-frequency RF and microwave circuit applications that demand stable electrical performance and high fabrication consistencyAdotando um empilhamento híbrido simétrico com um dielétrico RO4003C de 0,203 mm em ambos os lados e um prepreg de ligação RO4450F no meio, a placa obtém uma espessura de laminagem de 0,75 mm.Cada camada condutora é projetada com 1 oz de espessura de cobre acabado, assegurando a condução uniforme da corrente e a transmissão estável do sinal de alta frequência.

Em termos de acabamento da superfície e de serigrafia, apresenta uma máscara de solda verde com caracteres pretos na camada superior e uma máscara de solda verde simples sem serigrafia na camada inferior,emparelhado com revestimento de ouro por imersão 2u ̊ para proporcionar uma excelente resistência à oxidação, desempenho de solda e fiabilidade a longo prazo.O produto adota um buraco de cobre de espessura de 25 μm e é preenchido por uma obturação de resina com tecnologia de enchimento galvanizada para eliminar vias ocasCom dimensões de 98 mm × 62 mm por peça, este PCB de alta frequência suporta montagem padronizada e produção em lotes,com um comprimento de 80 mm ou mais, mas não superior a 80 mm,.

PCBEspecificações

Rodas de orientação para o processamento de materiais da série Rogers RO4003C

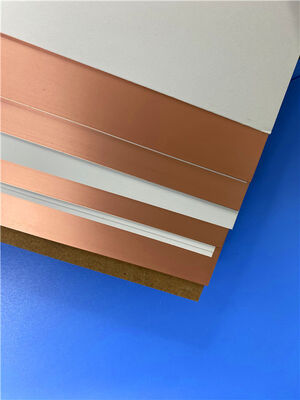

O Rogers RO4003C é um laminado cerâmico de hidrocarbonetos de primeira qualidade, amplamente utilizado junto comRO4350BeRO4835apresenta um desempenho dielétrico estável e uma excelente compatibilidade universal dos processos,perfeitamente adequado para a fabricação de PCBs de várias camadas padrão com pré-presos de ligação RO4400FAbaixo estão as directrizes de processamento normalizadas para substratos RO4003C:

Normas de armazenamento de materiais

Para manter propriedades eléctricas e mecânicas estáveis, os laminados RO4003C totalmente revestidos requerem armazenamento a temperatura ambiente controlada entre 10°C e 32°C.A adopção de um sistema de inventário "primeiro a entrar, primeiro a sair" e o acompanhamento completo dos lotes evita a degradação do armazenamento a longo prazo, assegurando a total rastreabilidade da qualidade das matérias-primas até aos produtos acabados de PCB.

Ferramentas e preparação da camada interna

RO4003C é compatível com as ferramentas de produção convencionais com e sem alfinetes..Para o pré-tratamento de superfície, os substratos de núcleo fino adotam fluxos de trabalho de limpeza química, micro-gravação e enxaguamento, enquanto os painéis de núcleo grosso suportam a limpeza mecânica.O material se encaixa na maioria dos fotoresistentes de filme líquido e seco e funciona perfeitamente com as linhas de produção FR-4 DES convencionais para padronização precisa de circuitos.

Processo de laminação multicamadas

Este laminado de alta frequência suporta o óxido de cobre padrão e as tecnologias alternativas de tratamento de superfície de óxido.permitindo estabilidadeO processo de ligação padronizado garante uma integração de camadas apertadas e um desempenho estrutural consistente para pilhas de PCB de alta frequência híbridas.

Especificações de perfuração profissional

As placas de entrada de alumínio padrão e as placas de saída fenólicas são aplicáveis à perfuração RO4003C. Para garantir uma qualidade óptima da parede do buraco, a velocidade de perfuração deve ser limitada a menos de 500 SFM.As brocas de grande diâmetro requerem uma carga de chip superior a 0Apesar do ligeiro desgaste da ferramenta durante o processamento, a capacidade de produção é muito baixa.a estrutura uniforme de partículas cerâmicas mantém uma rugosidade estável da parede do buraco de 8 ‰ 25 μm, proporcionando uma qualidade consistente para a produção em massa.
