RO3003 + Tg170 FR-4 Hybrid 4-Layer PCB Ceramic Filled PTFE High Frequency Circuit Board

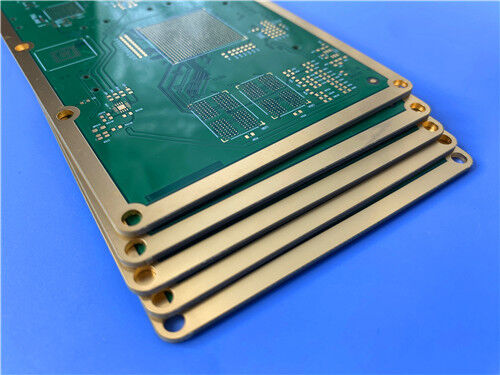

Construído como uma placa de circuito híbrido empilhada, este PCB personalizado de 4 camadas combina 10 mil RogersRO3003Laminado de PTFE com Tg170 FR-4. A espessura do prensado final é de 0,694 mm, com um peso de cobre de 1 oz aplicado em cada camada.O conjunto inclui cinco desenhos distintos de PCB (5 peças no total)Ele vem com uma máscara de soldagem verde impressa com silkscreen branco e acabamento de superfície de ouro de imersão para garantir uma boa soldagem e desempenho anti-oxidação.Uma das características destacadas são as ranhuras de profundidade controlada que são encaminhadas de L2 para L4Combinando as resistências de alta frequência do RO3003 e a robustez estrutural do FR-4, esta placa híbrida é projetada para sistemas comerciais de microondas e RF.

Especificações de PCB

Ao empilhar o substrato de alta frequência Rogers RO3003 e o FR-4 de alto TG, este PCB híbrido de 4 camadas atinge um bom equilíbrio entre desempenho elétrico de RF premium e integridade mecânica sólida.A laminação de precisão e a usinagem sob medida garantem dimensões estáveis e funcionamento confiável do circuito para projetos complexos de radiofrequência.

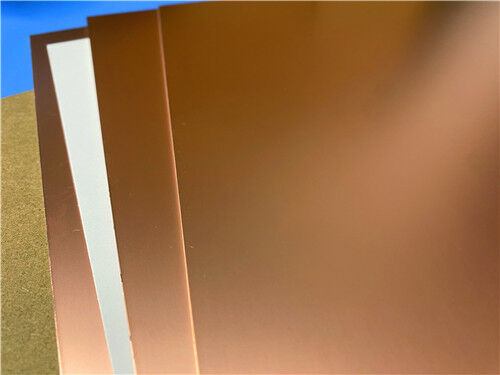

Rogers RO3003 Laminado de Alta Frequência

O RO3003 pertence à família RO3000, laminados compostos de PTFE preenchidos com cerâmica projetados para aplicações comerciais de microondas e RF.A série RO3000 oferece propriedades elétricas e mecânicas consistentes a preços competitivosUma característica notável: as suas características mecânicas permanecem inalteradas mesmo quando se passa entre diferentes constantes dielétricas.Isso permite que os projetistas construam placas de várias camadas com materiais dielétricos mistos em camadas separadas, sem encontrar problemas de distorção ou fiabilidade.

O RO3003 mantém um coeficiente de expansão térmica (CTE) de 17 ppm/°C nos eixos X e Y, correspondendo de perto à taxa de expansão térmica do cobre.O encolhimento típico após a gravação e o cozimento permanece abaixo de 0Seu eixo Z CTE lê 24 ppm/°C, suportando desempenho confiável através de orifícios revestidos mesmo sob ciclos térmicos adversos.O RO3003 também mantém uma constante dielétrica muito estável em mudanças de temperaturaA fabricação pode seguir fluxos de trabalho padrão de PCB de PTFE, com apenas pequenos ajustes referidos na orientação oficial de fabricação para materiais de alta frequência RO3000.

Benefícios materiais essenciais

• Propriedades mecânicas estáveis em vários valores de Dk, suportando empilhadas híbridas flexíveis de várias camadas
• Eixo X/Y CTE combinado com cobre, mantendo o encolhimento de gravação mínimo e as dimensões consistentes
• CTE de baixo eixo Z melhora a confiabilidade do orifício revestido em condições térmicas extremas
• A constante dielétrica permanece estável com variação de temperatura para manter um desempenho de RF consistente
• Compatível com os processos de fabrico convencionais de PCB de PTFE, simplificando a produção
• Estabilização híbrida com Tg170 FR-4 equilibra desempenho do sinal de alta frequência e resistência mecânica

Aplicações típicas

Graças ao seu comportamento dielétrico estável, forte resistência térmica e controle dimensional preciso, este PCB híbrido de 4 camadas RO3003 serve muitos setores comerciais de microondas e RF sem fio:

• Sistemas de radar para automóveis
• Antenas de satélite GPS
• Sistemas de comunicação celular: amplificadores de potência e antenas de estações base
• Antenas para comunicações sem fios
• Equipamento de radiodifusão por satélite
• Ligações de dados do sistema de cabos
• Dispositivos de leitura remota de medidores
• Aparelhos de transmissão de alta frequência

Conclusão

Este PCB híbrido personalizado de 4 camadas combina 10 mil Rogers RO3003 PTFE cerâmico e Tg170 FR-4. Cada camada usa 1 oz de cobre, acabado com máscara de solda verde, serigrafia branca e ouro de imersão.As ranhuras de profundidade controlada não revestidas entre L2 e L4 são usinadas sob medida para atender aos requisitos de circuitos de RF especializados. RO3003 traz excelente estabilidade térmica e baixo encolhimento, enquanto FR-4 adiciona rigidez mecânica.Comunicação por satélite, estações de base celulares e outros projectos de micro-ondas e RF.
