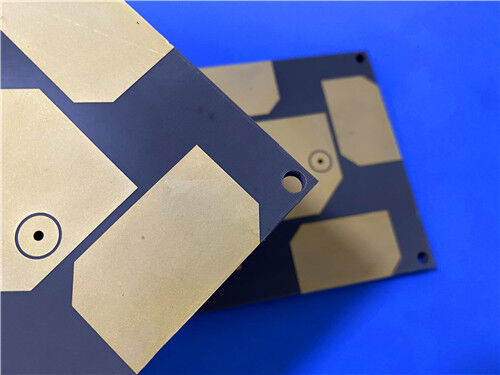

Esta placa de circuito impresso de alta frequência F4BM245 rígida de 2 camadas é uma solução de circuito econômica e de baixa atenuação, adaptada para hardware de radiofrequência comercial e infraestrutura de comunicação sem fio. Adotando um dielétrico composto de PTFE reforçado com fibra de vidro aprimorado, esta placa oferece consistência dielétrica otimizada e atenuação de sinal minimizada em comparação com substratos convencionais de grau F4B245. Construída com uma espessura final de 0,6 mm e camada de cobre externa de 1 oz, ela apresenta tratamento de superfície de ouro de imersão premium para sustentar condutividade estável e resistência à oxidação a longo prazo. Projetada com capacidade de linha fina de 4/5 mil e precisão de microfuro de 0,3 mm, a placa adota uma estrutura sem vias cegas com cobre totalmente exposto, sem cobertura de máscara de solda ou serigrafia. Fabricada de acordo com os requisitos da IPC-Classe-2 e baseada em dados de fabricação padrão Gerber RS-274-X, cada unidade finalizada passa por testes elétricos de 100% antes da entrega, com cobertura de fornecimento global para implantação escalável de comunicação de RF.
Especificação da Placa de Circuito Impresso
| Item da Especificação |
Detalhes |
| Material Base |
Substrato composto de PTFE reforçado com fibra de vidro F4BM245 |
| Contagem de Camadas |
2 camadas (PCB rígido) |
| Espessura Final da Placa |
0,6 mm |
| Dimensões da Placa |
100 mm x 80 mm (1 unidade), tolerância +/-0,15 mm |
| Peso Final do Cobre |
Camadas externas de 1 oz (1,4 mil) |
| Espessura da Metalização das Vias |
20 µm |
| Traço/Espaço Mínimo |
4/5 mil |
| Tamanho Mínimo do Furo |
0,3 mm |
| Vias Cegas |
Nenhuma |
| Acabamento da Superfície |
Ouro de Imersão |
| Serigrafia |
Sem serigrafia superior e inferior |
| Máscara de Solda |
Sem máscara de solda superior e inferior |
| Padrão de Qualidade |
IPC-Classe-2 |
| Processo de Teste |
Teste elétrico de 100% antes do envio |
| Formato do Artwork |
Gerber RS-274-X |
| Disponibilidade |
Envio mundial e suporte técnico |
Estrutura de Empilhamento da Placa de Circuito Impresso
Este empilhamento rígido simétrico de 2 camadas equilibra a uniformidade estrutural mecânica e a consistência dos parâmetros elétricos, proporcionando desempenho de transmissão de sinal estável e excelente repetibilidade de produção para hardware de circuito de RF de uso geral.
| Camada de Empilhamento |
Detalhes da Especificação |
| Camada de Cobre 1 |
Folha de cobre ED de 35 µm |
| Núcleo do Substrato F4BM245 |
Núcleo dielétrico composto de fibra de vidro e PTFE de 20 mil (0,508 mm) |
| Camada de Cobre 2 |
Folha de cobre ED de 35 µm |
Estatística da Placa de Circuito Impresso
Esta placa de circuito de alta frequência F4BM245 apresenta layout de componentes simplificado e distribuição racional de vias, suportando montagem compacta e saída de sinal elétrico estável para módulos funcionais de RF e sem fio convencionais.
| Item Estatístico |
Quantidade |
| Componentes Totais |
24 |
| Pads Totais |
36 |
| Pads de Furo Passante |
21 |
| Pads SMT Superiores |
15 |
| Pads SMT Inferiores |
0 |
| Quantidade de Vias |
28 |
| Quantidade de Redes |
2 |

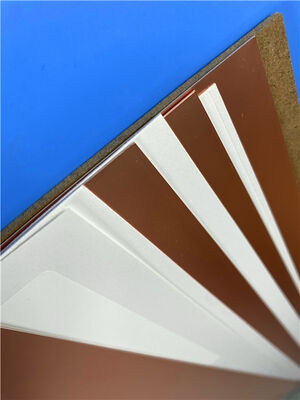

Introdução ao Substrato de Alta Frequência F4BM245
F4BM245 é um laminado dielétrico de PTFE reforçado com fibra de vidro de grau comercial, produzido por meio de proporção de material calibrada e laminação de alta precisão de tecido de fibra de vidro, resina de PTFE e camadas de filme polimérico. Ele apresenta atualizações elétricas abrangentes em relação aos substratos F4B245 tradicionais, com menor atenuação de sinal, maior resistência de isolamento e melhor estabilidade operacional, servindo como uma alternativa viável a materiais dielétricos de alta frequência comerciais importados.
O F4BM245 compartilha a mesma composição dielétrica do F4BME245, mas difere na configuração da folha de cobre. Equipado com folha de cobre ED padrão, o F4BM245 visa cenários de aplicação de RF convencionais que não exigem supressão rigorosa de PIM. Ao ajustar a razão de mistura de resina de PTFE e enchimento de fibra de vidro, o material atinge calibração precisa da constante dielétrica, características de baixa perda balanceadas e melhor estabilidade dimensional. O conteúdo moderadamente aumentado de fibra de vidro fortalece a rigidez estrutural e a tolerância à deriva de temperatura com variação insignificante na perda dielétrica, permitindo adaptação flexível de desempenho para projetos diversificados de circuitos de alta frequência.
Características Elétricas e Térmicas do Núcleo F4BM245
| Parâmetro de Desempenho |
Especificação e Descrição |
| Constante Dielétrica (Dk) |
2,45 a 10 GHz, proporcionando desempenho dielétrico estável para processamento de sinal de RF comercial |
| Fator de Dissipação (Df) |
0,0012 a 10 GHz, garantindo atenuação mínima de sinal para transmissão sem fio de alta frequência |
| Coeficiente de Expansão Térmica (CTE) |
Eixo X: 20 ppm/°C; Eixo Y: 25 ppm/°C; Eixo Z: 187 ppm/°C (-55°C a 288°C) |
| Coeficiente Térmico de Dk |
-120 ppm/°C (-55°C a 150°C), estabilizando parâmetros elétricos sob temperaturas ambientes flutuantes |
| Absorção de Umidade |
≤ 0,08%, mantendo desempenho elétrico consistente em ambientes de trabalho úmidos |
| Classificação de Inflamabilidade |
UL-94 V0, atendendo aos critérios universais de segurança para hardware eletrônico comercial |
Aplicações Típicas
Beneficiando-se da baixa atenuação dielétrica, características de temperatura estáveis e fabricação econômica, as placas de circuito F4BM245 são amplamente implantadas em hardware de radiofrequência comercial, infraestrutura sem fio e sistemas de processamento de sinal de alta frequência:
- Hardware geral de processamento de sinal de RF e detecção por radar
- Componentes de ajuste de fase de alta frequência
- Módulos de distribuição de energia de RF, acoplamento de sinal e síntese de sinal
- Rede de alimentação de antena e conjuntos de transmissão de sinal
- Arrays de antena com fase ajustável e sistemas de antena de array em fase
- Hardware de terminal de comunicação via satélite
- Sistemas de antena de estação base macro e micro para comunicação celular
Garantia de Qualidade e Serviço
Todas as placas de circuito de alta frequência F4BM245 são fabricadas em total conformidade com os padrões de qualidade industrial IPC-Classe-2. Produzidos com base em dados de fabricação padrão Gerber RS-274-X, os circuitos mantêm precisão dimensional e reprodutibilidade elétrica estável, atendendo aos rigorosos requisitos de fabricação para aplicações de circuito de alta frequência comercial. Cada unidade finalizada passa por testes abrangentes de desempenho elétrico antes da entrega para garantir zero defeitos funcionais e confiabilidade consistente em lote. Apoiadas por capacidades de fornecimento global e suporte técnico padronizado, essas soluções de circuito de baixa perda fornecem desempenho estável e de alta confiabilidade para produção de RF comercial e projetos de infraestrutura de comunicação sem fio em todo o mundo.
