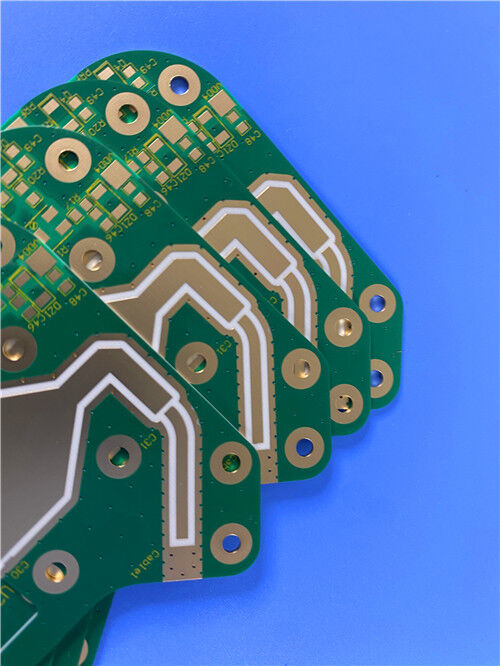

Esta PCB rígida Rogers AD250C personalizada de 2 camadas é uma placa de circuito de alta frequência e alto desempenho, apresentando uma espessura final de 0,6 mm, peso de cobre externo de 1 oz, acabamento de superfície de ouro puro e máscara de solda verde dupla face. Construída sobre substrato de PTFE AD250C reforçado com vidro premium com características de baixa perda de DK estável de 2,5 e desempenho PIM ultra-baixo de -159 dBc, esta PCB é fabricada de acordo com os padrões IPC-Classe-2 com teste elétrico 100% pré-embarque. Otimizada para operação sem fio de alta frequência, é amplamente utilizada para antenas de estação base celular, sistemas telemáticos automotivos e antenas de rádio via satélite comercial, entregando desempenho de antena consistente, alto rendimento e confiável para projetos de comunicação sem fio globais.
Especificações da PCB
| Item de Especificação |
Parâmetro Detalhado |
| Material Base |
Laminado de antena de alta frequência Rogers AD250C |
| Configuração de Camada |
PCB rígida de 2 camadas |
| Dimensões da Placa |
55,36 mm × 76,2 mm (tolerância de ±0,15 mm, 1 unidade) |
| Traço/Espaço Mínimo |
4/6 mils |
| Tamanho Mínimo do Furo |
0,4 mm |
| Tipo de Via |
Apenas furo passante, sem vias cegas/enterradas |
| Espessura Final da Placa |
0,6 mm |
| Peso do Cobre da Camada Externa |
Cobre final de 1 oz |
| Espessura da Metalização da Via |
20 µm |
| Acabamento de Superfície |
Metalização de ouro puro |
| Serigrafia |
Superior: Amarelo, Inferior: Nenhum |
| Máscara de Solda |
Máscara de solda verde dupla face |
| Teste Pré-Embarque |
Teste elétrico completo 100% |
Estrutura de Empilhamento de PCB de 2 Camadas
| Estrutura da Camada |
Material e Espessura |
| Camada de Cobre Superior |
Folha de cobre condutora de 35 µm |
| Substrato do Núcleo Dielétrico |
Substrato AD250C, 0,508 mm (20 mil) |
| Camada de Cobre Inferior |
Folha de cobre condutora de 35 µm |
Estatísticas da PCB
Esta PCB dupla camada de alta frequência AD250C apresenta um layout de componentes e design de roteamento de circuito cientificamente otimizados, equilibrando integração estrutural compacta e desempenho elétrico estável para se adaptar totalmente às condições de operação de antenas de alta frequência.
| Item Estatístico |
Quantidade / Formato |
| Componentes Totais |
36 |
| Total de Pads |
51 |
| Pads de Furo Passante |
24 |
| Pads SMT da Camada Superior |
27 |
| Pads SMT da Camada Inferior |
0 |
| Vias |
49 |
| Redes |
2 |
Introdução do Laminado Rogers AD250C

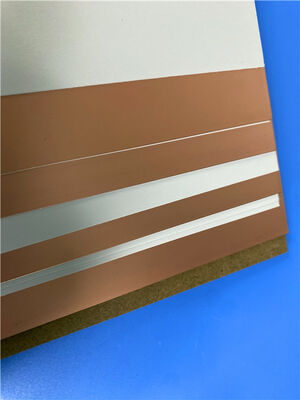

O Rogers AD250C é um laminado compósito de PTFE especializado reforçado com fibra de vidro tecida, construído especificamente para atender aos rigorosos requisitos de desempenho dos modernos mercados de antenas sem fio de alta frequência. Ele apresenta propriedades dielétricas precisamente calibradas, perda mínima de sinal de alta frequência e estabilidade PIM excepcional, eliminando efetivamente a distorção do sinal e a atenuação de frequência durante a operação contínua de alta velocidade. O reforço integrado de vidro tecelão melhora significativamente a fabricação, permitindo a produção simplificada de PCB e saída de alto rendimento consistente para fabricação em massa.
Este material dielétrico de grau de antena profissional suporta duas opções de folha de cobre: cobre eletrodepositado (ED) padrão e cobre ED com tratamento reverso. Ambas as configurações minimizam efetivamente as perdas de transmissão do circuito e estabilizam o desempenho PIM da antena, reduzindo drasticamente os defeitos de produção e a degradação do rendimento causados pela interferência de intermodulação passiva em dispositivos de comunicação sem fio.
Material AD250 Vantagens e Benefícios
Comparado com PCBs FR4convencionais, esta placa de alta frequência Rogers AD250C oferece benefícios chave para aplicações de antenas sem fio:
Perda de sinal ultrabaixa: Baixo fator de dissipação preserva a integridade do sinal em altas frequências.
Constante dielétrica estável: DK consistente evita deslocamento de frequência em todas as condições de operação.
Excelente desempenho de baixo PIM: Reduz a intermodulação passiva para sinais de antena mais limpos.
Boa estabilidade dimensional: Baixa absorção de umidade mantém a precisão sob ambientes variáveis.
Forte resistência ambiental: Alto Tg e acabamento de ouro puro proporcionam desempenho confiável ao ar livre.
Controle de qualidade confiável: Construção IPC-Classe-2 e teste elétrico 100% evitam defeitos de circuito aberto/curto.
Típico Cenários de Aplicação
Aproveitando suas características de baixa perda, baixo PIM e alta estabilidade, a PCB rígida Rogers AD250C de 2 camadas é amplamente aplicada em equipamentos de sistemas de comunicação e antenas sem fio de alta precisão:
Antenas de Estação Base Celular: Ideal para unidades de antena de infraestrutura celular 4G/5G, garantindo cobertura e transmissão de sinal estável e de alta eficiência para redes de comunicação.
Sistemas de Antena Telemática Automotiva: Adapta-se a ambientes operacionais complexos de veículos, suportando comunicação sem fio estável e recepção de sinal de navegação para sistemas inteligentes automotivos.
Antenas de Rádio Via Satélite Comercial: Permite transmissão de sinal via satélite de baixa perda, melhorando a sensibilidade de recepção de sinal e a capacidade anti-interferência para dispositivos de rádio via satélite.
Conclusão
Fornecemos serviços profissionais de fabricação personalizada para PCBs de alta frequência Rogers AD250C, aderindo estritamente às especificações de qualidade IPC-Classe-2. Suportamos envio global e personalização flexível de tamanho de placa, parâmetros técnicos e tratamentos de superfície, oferecendo soluções de PCB confiáveis para fabricantes de equipamentos de comunicação sem fio, desenvolvedores de antenas e equipes de engenharia eletrônica em todo o mundo. Seja para verificação de protótipo ou produção em massa em larga escala, nossas PCBs AD250C oferecem alto rendimento, baixa perda de sinal e desempenho estável a longo prazo para todos os projetos de antenas de alta frequência.
