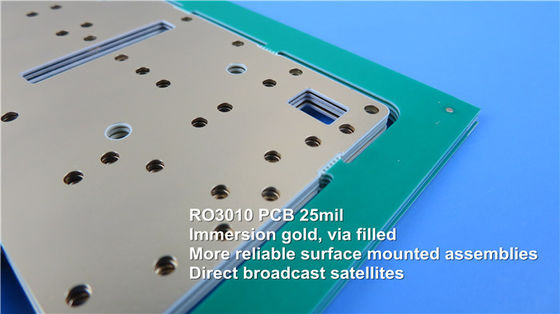

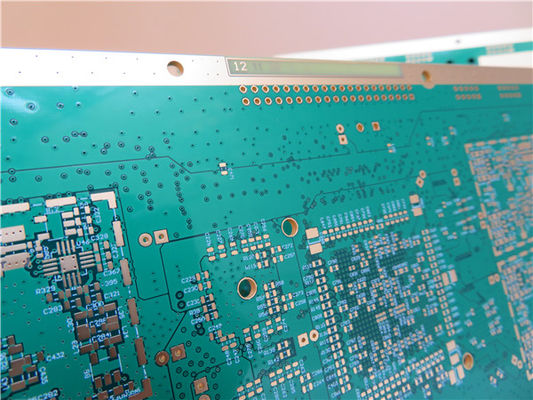

Gerber arquiva a placa do PWB de Rogers do código de D para o amplificador de potência

Que é o código de D de arquivos de Gerber?

O código de D, falando simplesmente, o primeiro caráter é “D”. Há três códigos de D nos arquivos de Gerber que são usados para controlar o desktop para se mover ao longo do lugar X-Y.

D01 (D1): Abra o obturador e mova o desktop para as coordenadas X-Y correspondentes.

D02 (D2): Feche o obturador e mova o desktop para as coordenadas X-Y correspondentes.

D03 (D3): Abra o obturador e mova o desktop para as coordenadas X-Y correspondentes. Então rapidamente aberto e para fechar o obturador, assim formando um ponto da exposição.

D01 é um comando tirar uma linha; D02 é um comando que mova somente o desktop sem expor o filme. Por exemplo, D01 e D02 são como a linha do curso da pena e o suporte da pena do movimento no pena-tipo photoplotter.

D03 é o comando “instantâneo”. Quando o desktop se move, o obturador é fechado. Quando os movimentos desktop às coordenadas correspondentes, o obturador abrem e se fecham imediatamente – este deixará uma imagem da abertura no filme. D03 é um comando muito eficaz ao tirar almofadas em uma placa de circuito impresso.

Os comandos D01, D02, e D03 seguem sempre seus dados correspondentes, como no seguinte exemplo:

X0Y0D02*

X450Y330D01*

X455Y300D03*

Estes dados farão com que o photoplotter faça o seguinte: perto o obturador e para mover o desktop para a origem; abra o obturador e mova o desktop para 450.330; (tire assim 0,0 a 450.330.) Feche o obturador e o movimento a 455.300, abra o obturador e feche o obturador.

Marca da abertura, código de D e D10-D999

Ao contrário de D01, D02, D03, D10 a D999 são dados um pouco do que os comandos, eles são marcados na abertura ou na roda da abertura. O photoplotter adiantado usou uma roda da abertura com 24 furos/sulco.

A tabela 1 é uma tabela da correspondência entre a abertura ótica e o código de D do photoplotter adiantado.

Pode-se ver que D10 a D19 estão arranjados na ordem normal, seguida por D70 e por D71, e D20 é 13o classificado. De D20 a D29, a sequência é estendida. O número da abertura deve ser 23 quando é D30, mas D72 e D73 estão introduzidos antes de D30. A maioria de desenho ótico e o software do CAM exigem-no entrar a informação (forma e tamanho) da abertura de acordo com o código de D. Alguns do software são exigidos para entrar de acordo com o número da abertura (neste caso, você precisa de rearranjar de acordo com a tabela correspondente acima).

Há uns códigos especiais de D entre 3 e 9. É usado para representar a linha segmentos especial tais como linhas pontilhadas e linhas do traço. É usado raramente agora, isto é, é usado somente por alguns photoplotters obsoletos.
