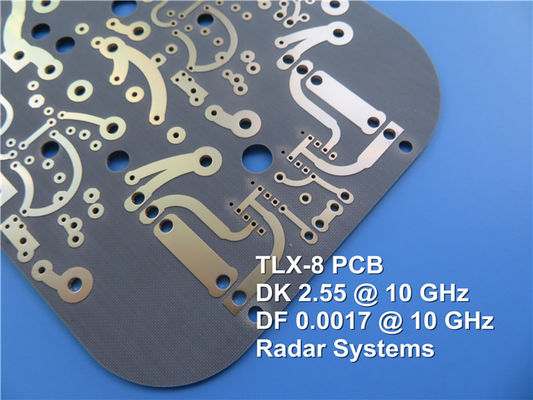

Detalhes do produto:
Condições de Pagamento e Envio:
|
Matéria-prima: | Rogers, FR-4 | Contagem da camada: | Camada Dupla, Multicamadas, PCB Híbrido |
---|---|---|---|
Tamanho do PWB: | ≤400mm X 500mm | Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc…. | ||
Destacar: | PWB 35um de alta frequência,PWB de alta frequência de 400mmx500mm,PWB da radiofrequência 35um |
Que é PWB de alta frequência?
Apenas porque seu nome implica, a alta frequência é que a frequência é relativamente alta, refere geralmente a frequência de >=300 megahertz (isto é gigahertz do comprimento de onda <>=1 é chamado micro-ondas.
Frequências típicas para aplicações sem fio:
* móbil atual: 0.9GHz - 2GHz
* sistemas 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz e 40GHz
* automotivo: 77GHz
Mercado: RFID, comunicações sem fio, estação base e antena, amplificador, produtos militares, produtos eletrónicos de consumo.
A placa de circuito impresso ou o PWB de alta frequência da micro-ondas referem a placa de circuito impresso feita na placa folheada do cobre de alta frequência da carcaça (da micro-ondas). Os tipos comuns são: Placa frente e verso, placa multilayer e estrutura misturada.
A estrutura misturada inclui a carcaça especial do elevado desempenho, os PP cobrem + placa ordinária do desempenho e os PP cobrem placa de pressão misturada; carcaça de alta frequência + carcaça FR4 ordinária; base de alta frequência etc. da carcaça + do metal.
Constante dielétrica
Todo o material no mundo tem uma constante dielétrica, ele difere somente no valor da constante dielétrica. A constante dielétrica, igualmente conhecida como o capacitivity, caracteriza uma quantidade física das propriedades elétricas da polarização do dielétrico sob a ação do campo elétrico externo. A camada dielétrica de placa do PWB é composta de materiais constantes dielétricos diferentes, consequentemente, a constante dielétrica da camada dielétrica é diferente devido às composições e às estruturas diferentes.
A camada dielétrica do PWB usada para a transmissão digitada de alta frequência e de alta velocidade do sinal está jogando não somente o papel da camada da isolação entre condutores, mas igualmente joga um papel “da impedância característica”, ele igualmente afeta a velocidade da transmissão do sinal, a atenuação e o aquecimento do sinal, etc.
Por exemplo, o uso de PWB de vidro da tela 1080, 1080 que a tela de vidro esclareceu 38% do volume (a resina esclareceu 62%), sua constante dielétrica ER1 é 6,6 (a constante dielétrica da resina ER2 é 3,8), então o ER1080 constante dielétrico deste PWB é: ER1080= (6,6 X 38) % + (3,8 X 62) % = 4,864.
A fórmula da velocidade da transmissão do sinal em um circuito de alta frequência:
V: A velocidade da transmissão do sinal (a unidade é m/s)
K: constante
C: A velocidade da luz no vácuo (a unidade é m/s)
DK: constante dielétrica da carcaça
Obviamente, é benéfico melhorar a velocidade da transmissão do sinal reduzindo a DK.
Pode-se ver que mais baixa a constante dielétrica da carcaça é, mais rápida a velocidade da transmissão do sinal, consequentemente, para obter uma taxa de transmissão alta do sinal, os baixos e materiais constantes dielétricos uniformes da carcaça devem ser pesquisados e desenvolvido.
Perda dielétrica
Quando o material de isolamento sob a ação do arquivado elétrico, devido ao efeito da histerese da condutibilidade dielétrica e da polarização dielétrica, seu interior causarão a perda de energia que é chamada igualmente perda dielétrica.
A perda dielétrica na perda de transmissão no circuito do condutor é principalmente controlada pela constante dielétrica (ER) e pelo fator de perda dielétrica (Df) da camada de isolamento do material da carcaça. O efeito na perda de transmissão é em proporção direta com o tamanho de Er, o Df, e é relacionado à frequência do trabalho dielétrico. Sob o mesmo Er ou o Df, mais alta a frequência, maior a perda de transmissão. Com o aumento da frequência, a perda na carcaça não pode ser ignorada, e a perda da propagação ou a atenuação do sinal podem ser expressadas como: Um =f x Df x Er
: atenuação da propagação do sinal (unidade: dB/m)
f: Frequência
Df: o fator de perda dielétrica da carcaça
Er: a constante dielétrica da carcaça
Pode-se ver que menor o Df da carcaça, menor a atenuação da propagação do sinal. Consequentemente, é a ter exigido abaixar Er e Df ao selecionar o material da placa de circuito de alta frequência. Além, há outros fatores externos, tais como o desempenho, a absorção de água, etc. térmicos.
A seleção do material de alta frequência no projeto do PWB:
O desenhista é sugerido para considerar os seguintes fatoras chaves ao selecionar o material da placa no projeto do PWB:
(1) FR4 pode ser escolhido para os trabalhos do PWB sob 1GHz, o custo é baixo, e a tecnologia do pressboard da multi-camada é madura.
(2) a resina de cola Epoxy melhorada pode ser selecionada para produtos de fibra ótica de uma comunicação trabalha mais de 622 Mb/s e o um trabalho sobre 1G abaixo de 3GHz, porque sua constante dielétrica é relativamente estável e com baixo custo, a tecnologia multilayer do pressboard é o mesmo como FR4.
(3) para grandes circuitos da micro-ondas do sinal abaixo de 3GHz, tal como amplificadores de potência e amplificadores de baixo nível de ruído, são recomendados escolher a placa similar a RO4350B, a constante dielétrica de RO4350B é razoavelmente estável, com fator de pequenas perdas e boa resistência térmica, e a tecnologia de processamento é equivalente a FR4. Você pode ver todos os tipos das placas de alta frequência que nós vendemos em globalsources.com para a referência.
(4) para circuitos da micro-ondas mais do que 10GHz, tal como amplificadores de potência, o amplificador de baixo nível de ruído, DUC/DDC, que têm umas exigências mais altas para placas, é recomendado usar as placas com propriedades similares a PTFE, ou as estratificações baratas, de capacidade elevada pressionou com FR4 e placa de alta frequência. Você pode igualmente ver a placa de alta frequência da pressão misturada múltipla que nós vendemos em globalsources.com para a referência.
Características de processamento:
1) A exigência da carcaça é restrita: a constante dielétrica especificada, a espessura dielétrica e a espessura de cobre da folha foram selecionadas de acordo com a impedância real precisam no projeto do PWB, consequentemente, ao aceitar ordens, deve-se verificar com cuidado, e cumpre-se as exigências do projeto.
2)A estrutura da placa de alta frequência: para salvar geralmente o custo, a estrutura composta de RF+FR4 é usada na maior parte para a placa de alta frequência comercial, warpage deve ser impedida no processo de produção.
3) A exigência da precisão da fabricação da linha de transmissão é alta: a transmissão do sinal de alta frequência é muito restrita para a impedância característica do fio impresso, aquela é dizer, a exigência de fabricação da linha de transmissão é geralmente o ± 1mil, e a borda da linha de transmissão deve ser muito pura. Os sinais de pulso elétricos de alta frequência são transmitidos em placas de circuito impresso de alta frequência em vez da corrente. Os poços, o nódulo de cobre e os furo de pino afetarão a transmissão, mais alta a frequência, maior o impacto. Toda a rebarba, diferença, linha reabastecimento, abre e procura um caminho mais curto o reparo, etc. não é reservada.
4)A exigência da uniformidade da camada de revestimento: a impedância característica da linha de transmissão da placa de alta frequência da micro-ondas afeta diretamente a qualidade de transmissão do sinal da micro-ondas. E o tamanho da impedância característica tem um determinado relacionamento com a espessura da folha de cobre, especialmente para a placa metalizada furo da micro-ondas, a espessura do revestimento afetará não somente a espessura total da folha de cobre, mas afetar igualmente a precisão do condutor após ter gravado, consequentemente, a espessura e a uniformidade do revestimento deve restritamente ser controlada.
5)Exigências de fazer à máquina: primeiramente, o material da placa de alta frequência da micro-ondas é bastante diferente daquele do PWB no processamento do pano de vidro da cola Epoxy; em segundo lugar, a precisão de processamento da placa de alta frequência da micro-ondas é muito mais alta do que aquela da placa do PWB FR4, e a tolerância geral do formulário é o ± 0.1mm.
6)A exigência da impedância é restrita: se o índice da impedância característica e a exigência a mais básica da placa de alta frequência da micro-ondas, não pode cumprir a exigência da impedância característica, a seguir tudo é inútil. A DK é relacionada à velocidade da transmissão do sinal e à impedância característica do projeto do PWB, normalmente, maior a impedância, mais rápida a transmissão do sinal. Simplesmente, maior a impedância, isto é, maior a capacidade para impedir que os sinais infiltrem na camada dielétrica, o sinal é transmitido mais rapidamente.
7)A linha largura do sinal é controlada restritamente: a exigência do controle da impedância característica da transmissão de alta frequência do sinal é muito restrita, e a tolerância da linha controle da largura não pode ser controlada por ±20%. Porque a força obrigatória do circuito é diferente, os parâmetros de gravação com água-forte serão ajustados ou a compensação do processo para a linha largura do circuito será ajustada a tempo gravura a água-forte de alta frequência da carcaça.
