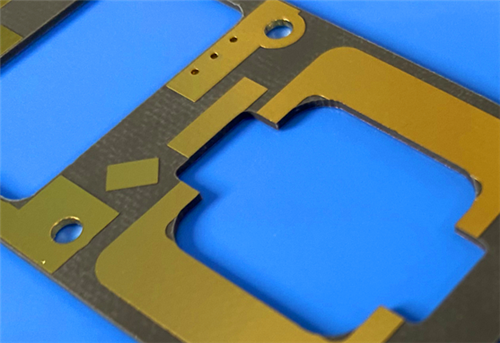

Este PCB de alta frequência rígido de 2 camadas personalizado utiliza RogersNT1duroideComposto de PTFE reforçado com microfibra de vidro, concebido para aplicações de circuitos de ondas milimétricas de ultrabaixa perda e de alta precisão de RF/microondas.Possui acabamento de superfície de ouro de imersão sem serigrafia ou máscara de solda em ambos os ladosTodas as unidades acabadas são 100% testadas eletricamente antes do envio para proporcionar um desempenho elétrico estável, confiável e consistente.
Especificação do PCB
| Parâmetro item |
Especificações |
| Material de base |
Rogers RT/duroid 5880 laminado composto de PTFE reforçado com microfibra de vidro |
| Número de camadas |
PCB rígido de duas camadas |
| Dimensões da placa |
102 mm × 65 mm (1 peça), tolerância: ±0,15 mm |
| Traços mínimos / espaço |
4 ml / 6 ml |
| Tamanho mínimo do buraco mecânico |
0.35mm |
| Através do tipo |
Projeto exclusivo de vias de perfuração sem vias cegas |
| Espessura do quadro acabado |
0.85mm |
| Peso de cobre acabado |
1 oz (1,4 ml) para todas as camadas |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão |
| Camada de serigrafia |
Sem serigrafia, tanto na superfície superior como na inferior |
| Camada de máscara de solda |
Sem máscara de solda por ambos os lados |
| Teste de qualidade |
100% de inspecção eléctrica completa antes da entrega |
Estrutura de empilhamento de camadas de PCB
| Nome da camada |
Especificações |
| Camada de cobre 1 (camada superior) |
Espessura de cobre acabado de 35 μm |
| Núcleo dielétrico |

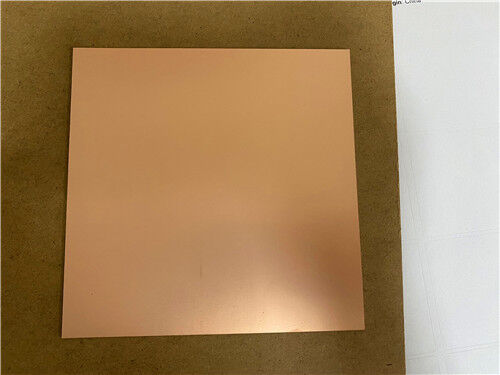

Rogers RT/duroide 5880 substrato, espessura 0,787 mm (31 mil) |
| Camada de cobre 2 (camada inferior) |
Espessura de cobre acabado de 35 μm |
Arte e padrões de qualidade
Formato de ilustração: Fabricado com arquivos Gerber RS-274-X padrão para garantir padrões de circuito precisos e completa compatibilidade de produção.
Padrão de qualidade: todos os procedimentos de fabrico e inspecção seguem estritamente as normas IPC-Classe-2,Proporcionar desempenho elétrico estável e durabilidade excepcional a longo prazo para utilização comercial e industrial.
Cobertura do serviço: O serviço de envio global está disponível para oferecer um fornecimento de produtos estável e confiável para projetos de PCB de alta frequência em todo o mundo.
NT1 tecnologia de informação
O RT/duroid 5880 é um composto PTFE reforçado com microfibra de vidro de alto desempenho projetado para aplicações de circuitos de microstripes e stripline de alta precisão.A sua estrutura aleatória de microfibras proporciona uma excelente uniformidade constante dielétrica em todo o substratoO material mantém um desempenho dieléctrico estável numa ampla gama de frequências com um factor de dissipação ultra-baixo,permitindo a transmissão de sinal de baixa perda consistente para aplicações de banda Ku e de frequência de onda milimétrica superior.
Características do material e benefícios funcionais
Perda elétrica ultra-baixa: proporciona uma atenuação mínima do sinal entre substratos PTFE reforçados, permitindo a transmissão de sinal de alta fidelidade para circuitos de ondas milimétricas e RF de alta frequência.
Excelente estabilidade de frequência: mantém uma DK estável de 2,2 ± 0,02 e uma DF ultra-baixa de 0,0004 ‰ 0,0009 a 10 GHz,assegurar um desempenho elétrico consistente para os projetos de banda larga em faixas de frequência largas.
Baixa absorção de umidade: com uma baixa taxa de absorção de umidade de 0,02%, resiste às interferências da umidade e mantém propriedades dielétricas estáveis em diversos ambientes de trabalho.
Estrutura isotrópica e uniforme: A estrutura uniforme em todas as direções suporta um controle de impedância preciso, garantindo desempenho estável e alta repetibilidade para produção em massa.
Resistência química superior: tolera vários produtos químicos industriais e soluções de limpeza durante o processamento, protegendo a integridade do circuito e aumentando o rendimento da produção e a confiabilidade a longo prazo.
Seguro e amigável para processos: apresenta retardância de chama UL 94V-0 e total compatibilidade com processos sem chumbo, em conformidade com as especificações modernas de segurança industrial e fabricação.
Cenários de aplicação típicos
Beneficiando-se de perdas de alta frequência ultra-baixas, destacada estabilidade de frequência e desempenho elétrico consistente, os PCBs à base de RT/duroide 5880 são amplamente aplicados em produtos comerciais de ponta,Sistemas de alta frequência militares e aeroespaciais, como se segue::
- Antenas de banda larga para companhias aéreas comerciais
- Circuitos de micro-bandas e de stripline de alta precisão
- Dispositivos de comunicação de ondas milimétricas
- Sistemas de radar militares
- Sistemas de orientação de mísseis
- Antenas de rádio digitais ponto a ponto
