Placa de Circuito Impresso FR4 de Alta Temperatura de 8 Camadas para Rádio Satélite

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-479.V1.0

Material Básico:

Contagem de camadas:

8 camadas

Espessura da PCB:

1.6mm ±0.16

Tamanho da placa de circuito impresso:

215 x 212mm=1PCS

Máscara de solda:

verde

Serigrafia:

Branco

Peso de cobre:

1 onça

Acabamento de superfície:

Imersão Ouro

Destacar:

Placa satélite do PWB do rádio FR4

8 placa do PWB da camada FR4

FR4 PWB de 8 camadas

Descrição do produto

Via em PCB de Alta Temperatura VIP PCB Placa de Circuito de 8 Camadas em FR-4 com Ouro de Imersão para Rádio Satélite

1.1 Descrição geral

Este é um tipo de placa de circuito impresso de 8 camadas construída em substrato FR-4 Tg170 para a aplicação de Rádio Satélite. Tem 1,6 mm de espessura com serigrafia branca (Taiyo) em máscara de solda verde (Taiyo) e ouro de imersão nas pastilhas. O material base é de Taiwan ITEQ, fornecendo 1 PCB por painel. Vias com 0,2 mm são preenchidas com resina e tampadas (via em pastilha). Elas são fabricadas de acordo com a IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.

1.2 Recursos e benefícios

(1) Compatível com RoHS e adequado para necessidades de alta confiabilidade térmica

(2) Alta soldabilidade, sem estresse nas placas de circuito e menor contaminação da superfície do PCB.

(3) Entrega no prazo. Taxa de entrega no prazo superior a 98%.

(4) Capacidade de 30.000 metros quadrados por mês

(5) Mais de 15 anos de experiência

(6) Capacidade de Produção em Volume

1.3 Aplicações

(1) Comunicação por Satélite

(2) Inversor de Painel Solar

(3) Processador Embutido

1.4 Parâmetro e folha de dados

TAMANHO DO PCB	215 x 212mm=1PCS
TIPO DE PLACA	PCB Multicamada
Número de Camadas	8 camadas
Componentes de Montagem em Superfície	SIM
Componentes Through Hole	SIM
PILHA DE CAMADAS	cobre ------- 18um(0,5oz)+chapeamento CAMADA SUPERIOR
	Pré-impregnado 7628(43%) 0,195mm
	cobre ------- 35um(1oz) Camada Intermediária 1
	FR-4 0,2mm
	cobre ------- 35um(1oz) Camada Intermediária 2
	Pré-impregnado 7628(43%) 0,195mm
	cobre ------- 35um(1oz) Camada Intermediária 3
	FR-4 0,2mm
	cobre ------- 35um(1oz) Camada Intermediária 4
	Pré-impregnado 7628(43%) 0,195mm
	cobre ------- 35um(1oz) Camada Intermediária 5
	FR-4 0,2mm
	cobre ------- 35um(1oz) Camada Intermediária 6
	Pré-impregnado 7628(43%) 0,195mm
	cobre ------- 18um(0,5oz)+chapeamento CAMADA INFERIOR
TECNOLOGIA
Trilha e Espaço Mínimos:	4mil/4mil
Furos Mínimos / Máximos:	0,3/3,2mm
Número de Furos Diferentes:	18
Número de Furos de Broca:	11584
Número de Slots Fresados:	2
Número de Recortes Internos:	0
Controle de Impedância:	não
Número de Dedo de Ouro:	0
MATERIAL DA PLACA
Epóxi de Vidro:	FR-4 TG170°C, er<5,4.IT-180, Fornecido pela ITEQ
Folha externa final:	1oz
Folha interna final:	1oz
Altura final do PCB:	1,6mm ±0,16
CHAPEAMENTO E REVESTIMENTO
Acabamento de Superfície	Ouro de imersão (32,1%) 0,05µm sobre níquel de 3µm
Máscara de Solda Aplicada a:	SUPERIOR e Inferior, 12 mícrons Mínimo
Cor da Máscara de Solda:	Verde, PSR-2000 KX700G, Fornecido pela Taiyo.
Tipo de Máscara de Solda:	LPSM
CONTORNO/CORTE	Roteamento, furos de carimbo.
MARCAÇÃO
Lado da Legenda do Componente	SUPERIOR e Inferior.
Cor da Legenda do Componente:	Branco, S-380W, Fornecido pela Taiyo.
Nome ou Logotipo do Fabricante:	Marcado na placa em um condutor e área livre de legenda
VIA	furo metalizado (PTH), tamanho mínimo 0,3mm.
CLASSIFICAÇÃO DE INFLAMABILIDADE	Aprovação UL 94-V0 MÍN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do contorno:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância de perfuração:	0,002"
TESTE	Teste Elétrico 100% antes do envio
TIPO DE ARTE FINAL A SER FORNECIDO	e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO	Mundial, Global.

1.5 Projeto para Fabricação (3)

Nº Serial.	Procedimento	Item	Capacidade de fabricação
			Grande volume (S<100 m²)	Médio volume (S<10 m²)	Protótipo(S<1m²)
			Grande volume (S<100 m²)	Médio volume (S<10 m²)	Protótipo(S<1m²)
31	Máscara de solda (18um, 35um, 70um etc são cobre acabado. Se não mencionado cobre, 1oz acabado é o valor padrão)	Diâmetro máximo da via preenchida	0,5mm	0,5mm	0,5mm
32		Ponte de máscara de solda Min. largura	Verde:5mil(35um)	Verde:4mil(35um)	Verde:4mil(35um)
33			Amarelo:5mil(35um)	Amarelo:4mil(35um)	Amarelo:4mil(35um)
34			Azul:5mil(35um)	Azul:4mil(35um)	Azul:4mil(35um)
35			Preto:6mil(35um)	Preto:6mil(35um)	Preto:6mil(35um)
36			Branco:6mil(35um)	Branco:6mil(35um)	Branco:6mil(35um)
37			Todos os Foscos:6mil	Todos os Foscos:6mil	Todos os Foscos:6mil
38			Verde:5mil(70um)	Verde:4mil(70um)	Verde:4mil(70um)
39			Amarelo:5mil(70um)	Amarelo:4mil(70um)	Amarelo:4mil(70um)
40			Azul:5mil(70um)	Azul:4mil(70um)	Azul:4mil(70um)
41			Preto:6mil(70um)	Preto:6mil(70um)	Preto:6mil(70um)
42			Branco:6mil(70um)	Branco:6mil(70um)	Branco:6mil(70um)
43		Máscara de solda aberta	4mil(35um)	4mil(35um)	3mil(35um)
44		Cobertura da máscara de solda	4mil(35um)	4mil(35um)	3mil(35um)
45		Min. largura do texto da máscara de solda	9mil(35um)	9mil(35um)	8mil(35um)
46		Min. espessura da máscara de solda	9um(35um)	9um(35um)	9um(35um)
47		Max. espessura da máscara de solda	30um(35um)	30um(35um)	30um(35um)

Placa de Circuito Impresso FR4 de Alta Temperatura de 8 Camadas para Rádio Satélite 1

Tags:

Multi PWB da camada 2OZ,

4 camadas de placa de circuito Multilayer,

placa de circuito Multilayer de 0.8mm

Produtos recomendados

RO4350B 4 mergulha a placa de circuito Multilayer de 0.8mm com Silkscreen branco

Contacte agora

PCB multicamadas TC350 com borda de vias cegas revestida com ENIG Finish

Contacte agora

PCB híbrido em RO4350B e material FR4 de alta TG com 4 camadas de vias cegas

Contacte agora

PCB de 6 camadas em laminado I-Tera MT40 e RO4450F 2OZ Copper

Contacte agora

PCB híbrido de 4 camadas com AD250C e FR4 de alta temperatura com estanho de imersão

Contacte agora

NT1 resíduos sólidos NT1 resíduos sólidos

Contacte agora

PCB multicamadas RO4003C 1.155mm Verde Máscara de soldadura Branca Silkscreen

Contacte agora

Detalhes dos produtos

produtos

Placa do PWB do RF

Placa do PWB de Rogers

Placa do PWB de PTFE

PWB alto do Tg

Multi PWB da camada

PWB Taconic

Placa do PWB de HDI

PWB de alta velocidade

A impedância controlou o PWB

Placa flexível do PWB

placa do PWB fr4

estêncil do PWB

PWB do núcleo do metal

Laminados revestidos de cobre

Placa de Circuito Impresso FR4 de Alta Temperatura de 8 Camadas para Rádio Satélite

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-479.V1.0

Material Básico:

FR-4

Contagem de camadas:

8 camadas

Espessura da PCB:

1.6mm ±0.16

Tamanho da placa de circuito impresso:

215 x 212mm=1PCS

Máscara de solda:

verde

Serigrafia:

Branco

Peso de cobre:

1 onça

Acabamento de superfície:

Imersão Ouro

Quantidade de ordem mínima:

1pcs

Preço:

USD9.99-99.99

Detalhes da embalagem:

Vácuo bags+Cartons

Tempo de entrega:

8-9 dias de trabalho

Termos de pagamento:

T/T

Habilidade da fonte:

5000pcs pelo mês

Destacar

Placa satélite do PWB do rádio FR4

8 placa do PWB da camada FR4

FR4 PWB de 8 camadas

Descrição do produto

Via em PCB de Alta Temperatura VIP PCB Placa de Circuito de 8 Camadas em FR-4 com Ouro de Imersão para Rádio Satélite

1.1 Descrição geral

1.2 Recursos e benefícios

(1) Compatível com RoHS e adequado para necessidades de alta confiabilidade térmica

(2) Alta soldabilidade, sem estresse nas placas de circuito e menor contaminação da superfície do PCB.

(3) Entrega no prazo. Taxa de entrega no prazo superior a 98%.

(4) Capacidade de 30.000 metros quadrados por mês

(5) Mais de 15 anos de experiência

(6) Capacidade de Produção em Volume

1.3 Aplicações

(1) Comunicação por Satélite

(2) Inversor de Painel Solar

(3) Processador Embutido

1.4 Parâmetro e folha de dados

TAMANHO DO PCB	215 x 212mm=1PCS
TIPO DE PLACA	PCB Multicamada
Número de Camadas	8 camadas
Componentes de Montagem em Superfície	SIM
Componentes Through Hole	SIM
PILHA DE CAMADAS	cobre ------- 18um(0,5oz)+chapeamento CAMADA SUPERIOR
	Pré-impregnado 7628(43%) 0,195mm
	cobre ------- 35um(1oz) Camada Intermediária 1
	FR-4 0,2mm
	cobre ------- 35um(1oz) Camada Intermediária 2
	Pré-impregnado 7628(43%) 0,195mm
	cobre ------- 35um(1oz) Camada Intermediária 3
	FR-4 0,2mm
	cobre ------- 35um(1oz) Camada Intermediária 4
	Pré-impregnado 7628(43%) 0,195mm
	cobre ------- 35um(1oz) Camada Intermediária 5
	FR-4 0,2mm
	cobre ------- 35um(1oz) Camada Intermediária 6
	Pré-impregnado 7628(43%) 0,195mm
	cobre ------- 18um(0,5oz)+chapeamento CAMADA INFERIOR
TECNOLOGIA
Trilha e Espaço Mínimos:	4mil/4mil
Furos Mínimos / Máximos:	0,3/3,2mm
Número de Furos Diferentes:	18
Número de Furos de Broca:	11584
Número de Slots Fresados:	2
Número de Recortes Internos:	0
Controle de Impedância:	não
Número de Dedo de Ouro:	0
MATERIAL DA PLACA
Epóxi de Vidro:	FR-4 TG170°C, er<5,4.IT-180, Fornecido pela ITEQ
Folha externa final:	1oz
Folha interna final:	1oz
Altura final do PCB:	1,6mm ±0,16
CHAPEAMENTO E REVESTIMENTO
Acabamento de Superfície	Ouro de imersão (32,1%) 0,05µm sobre níquel de 3µm
Máscara de Solda Aplicada a:	SUPERIOR e Inferior, 12 mícrons Mínimo
Cor da Máscara de Solda:	Verde, PSR-2000 KX700G, Fornecido pela Taiyo.
Tipo de Máscara de Solda:	LPSM
CONTORNO/CORTE	Roteamento, furos de carimbo.
MARCAÇÃO
Lado da Legenda do Componente	SUPERIOR e Inferior.
Cor da Legenda do Componente:	Branco, S-380W, Fornecido pela Taiyo.
Nome ou Logotipo do Fabricante:	Marcado na placa em um condutor e área livre de legenda
VIA	furo metalizado (PTH), tamanho mínimo 0,3mm.
CLASSIFICAÇÃO DE INFLAMABILIDADE	Aprovação UL 94-V0 MÍN.
TOLERÂNCIA DE DIMENSÃO
Dimensão do contorno:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância de perfuração:	0,002"
TESTE	Teste Elétrico 100% antes do envio
TIPO DE ARTE FINAL A SER FORNECIDO	e-mail, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVIÇO	Mundial, Global.

1.5 Projeto para Fabricação (3)

Nº Serial.	Procedimento	Item	Capacidade de fabricação
			Grande volume (S<100 m²)	Médio volume (S<10 m²)	Protótipo(S<1m²)
			Grande volume (S<100 m²)	Médio volume (S<10 m²)	Protótipo(S<1m²)
31	Máscara de solda (18um, 35um, 70um etc são cobre acabado. Se não mencionado cobre, 1oz acabado é o valor padrão)	Diâmetro máximo da via preenchida	0,5mm	0,5mm	0,5mm
32		Ponte de máscara de solda Min. largura	Verde:5mil(35um)	Verde:4mil(35um)	Verde:4mil(35um)
33			Amarelo:5mil(35um)	Amarelo:4mil(35um)	Amarelo:4mil(35um)
34			Azul:5mil(35um)	Azul:4mil(35um)	Azul:4mil(35um)
35			Preto:6mil(35um)	Preto:6mil(35um)	Preto:6mil(35um)
36			Branco:6mil(35um)	Branco:6mil(35um)	Branco:6mil(35um)
37			Todos os Foscos:6mil	Todos os Foscos:6mil	Todos os Foscos:6mil
38			Verde:5mil(70um)	Verde:4mil(70um)	Verde:4mil(70um)
39			Amarelo:5mil(70um)	Amarelo:4mil(70um)	Amarelo:4mil(70um)
40			Azul:5mil(70um)	Azul:4mil(70um)	Azul:4mil(70um)
41			Preto:6mil(70um)	Preto:6mil(70um)	Preto:6mil(70um)
42			Branco:6mil(70um)	Branco:6mil(70um)	Branco:6mil(70um)
43		Máscara de solda aberta	4mil(35um)	4mil(35um)	3mil(35um)
44		Cobertura da máscara de solda	4mil(35um)	4mil(35um)	3mil(35um)
45		Min. largura do texto da máscara de solda	9mil(35um)	9mil(35um)	8mil(35um)
46		Min. espessura da máscara de solda	9um(35um)	9um(35um)	9um(35um)
47		Max. espessura da máscara de solda	30um(35um)	30um(35um)	30um(35um)

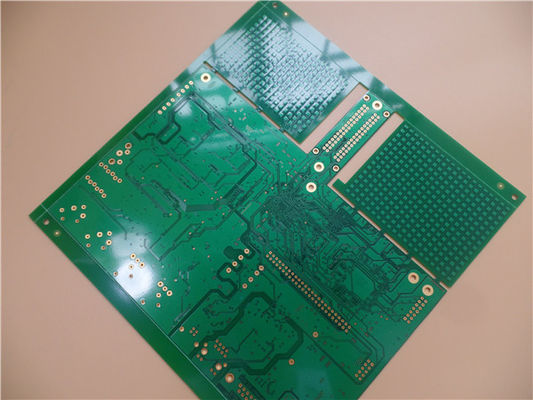

Placa de Circuito Impresso FR4 de Alta Temperatura de 8 Camadas para Rádio Satélite 1

Tags:
