O dobro de Rogers 3203 tomou partido placa cerâmica do PWB 20mil para antenas do remendo do Microstrip
  • Nome
  • Nome

O dobro de Rogers 3203 tomou partido placa cerâmica do PWB 20mil para antenas do remendo do Microstrip

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-122.V1.0
Base anterial:
Ceramic-filled Laminates Reinforced with Woven Fiberglass
Layer count:
Double Layer, Multilayer, Hybrid PCB
PCB thickness:
10mil (0.254mm), 20mil(0.508mm), 30mil (0.762mm), 60mil(1.524mm)
PCB size:
≤400mm X 500mm
Solder mask:
Green, Black, Blue, Yellow, Red etc.
Copper weight:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Surface finish:
Bare copper, HASL, ENIG, OSP etc..
Destacar:

placa cerâmica do PWB 20mil

,

Placa tomada partido dobro do PWB de Rogers

,

Placa do PWB da antena do remendo do Microstrip

Descrição do produto

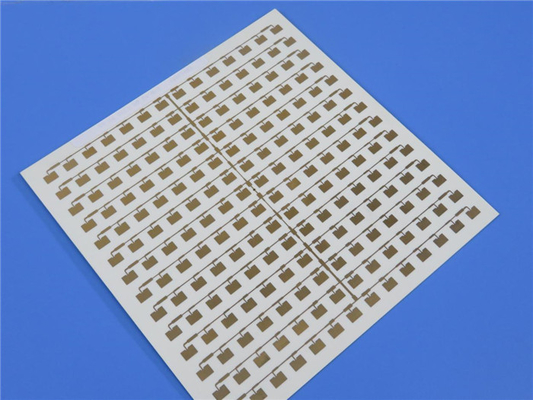

Rogers RO3203 PCB de Alta Frequência Dupla Face de 20mil para Antenas Patch Microstrip

(Placas de Circuito Impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



Os Materiais de Circuito de Alta Frequência RO3203 da Rogers Corporation são laminados preenchidos com cerâmica reforçados com fibra de vidro tecida. Este material foi projetado para oferecer desempenho elétrico excepcional e estabilidade mecânica a preços competitivos. A constante dielétrica dos Materiais de Circuito de Alta Frequência RO3203 é 3,02. Isso, juntamente com um fator de dissipação de 0,0016, estende a faixa de frequência útil além de 40 GHz.



Os laminados RO3203 combinam a suavidade superficial de um laminado de PTFE não tecido, para tolerâncias de gravação de linha mais finas, com a rigidez de um laminado de PTFE com tecido de vidro. Esses materiais podem ser fabricados em placas de circuito impresso usando técnicas padrão de processamento de placas de circuito de PTFE. As opções de revestimento disponíveis são 0,5, 1 ou 2 oz./ft2 (17, 35, 70 mícrons de espessura) de folha de cobre eletrodepositada. Esses laminados são fabricados sob um sistema de qualidade certificado ISO 9002.



O dobro de Rogers 3203 tomou partido placa cerâmica do PWB 20mil para antenas do remendo do Microstrip 0



Características:

1. Baixa perda dielétrica para desempenho de alta frequência pode ser usado em aplicações que excedem 20 GHz.

2. Baixo coeficiente de expansão no plano (combinado com cobre) é adequado para uso com projetos híbridos de placa multicamadas de vidro epóxi

3. Preço econômico para fabricação em volume.

4. A suavidade da superfície permite tolerâncias de gravação de linha mais finas



Aplicações Típicas:

1. Sistemas de Prevenção de Colisão Automotiva

2. Antenas de Satélite de Posicionamento Global Automotivo

3. Infraestrutura de Estação Base

4. LMDS e Banda Larga Sem Fio

5. Leitores de Medidores Remotos



Capacidade de PCB(RO3203)

Material da PCB: Laminados preenchidos com cerâmica reforçados com fibra de vidro tecida
Designação: RO3203
Constante dielétrica: 3.02±0.04
Contagem de camadas: Dupla Camada, Multicamadas, PCB Híbrida
Peso do cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura da PCB: 10mil (0.254mm), 20mil(0.508mm), 30mil (0.762mm), 60mil(1.524mm)
Tamanho da PCB: ≤400mm X 500mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho etc.
Acabamento da superfície: Cobre nu, HASL, ENIG, OSP etc.



Ficha de Dados do RO3203

Valor Típico RO3203
Propriedade RO3203 Direção Unidades Condição Método de Teste
Constante Dielétrica,εProcesso 3.02±0.04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Fator de Dissipação,tanδ 0.0016 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Condutividade Térmica 0.47 (3.2)   W/mK Flutuação 100℃ ASTM C518
Resistividade Volumétrica 107   MΩ.cm A ASTM D257
Resistividade Superficial 107   MΩ A ASTM D257
Estabilidade Dimensional 0.08 X, Y mm/m +E2/150 após a gravação IPC-TM-650 2.4.3.9
Módulo de Tração   X Y kpsi RT ASTM D638
Módulo de Flexão 400 300 X Y kpsi A ASTM D790
Resistência à Tração 12.5 13 X Y kpsi RT ASTM D638
Resistência à Flexão 9 8 X Y kpsi A ASTM D790
Absorção de Umidade <0.1   % D24/23 IPC-TM-650 2.6.2.1
Coeficiente de Expansão Térmica 58 13 Z X,Y ppm/℃ -50 ℃to 288℃ ASTM D3386
Td 500   ℃ TGA ASTM D3850
Densidade 2.1   gm/cm3 23℃ ASTM D792
Resistência à Descasca do Cobre 10 (1.74)   lbs/in (N/mm) Após a solda IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo Sem Chumbo Compatível Sim



O dobro de Rogers 3203 tomou partido placa cerâmica do PWB 20mil para antenas do remendo do Microstrip 1
