O dobro RO3203 tomou partido PWB 60mil de alta frequência para a infraestrutura da estação base

O dobro RO3203 tomou partido PWB 60mil de alta frequência para a infraestrutura da estação base

MOQ: 1pcs
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-124.V1.0
Matéria-prima:
as estratificações Cerâmico-enchidas reforçaram com a fibra de vidro tecida
Contagem da camada:
Camada Dupla, Multicamadas, PCB Híbrido
Espessura do PWB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Tamanho do PWB:
≤400mm X 500mm
Máscara da solda:
Etc. verde, preto, azul, amarelo, vermelho.
Peso de cobre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície:
Cobre desencapado, HASL, ENIG, OSP etc….
Destacar:

PWB 60mil de alta frequência

,

PWB RO3203 de alta frequência

,

Placa do PWB de Rogers da infraestrutura da estação base

Descrição do produto



Rogers RO3203 Dupla Face 60mil PCB de alta frequência para infraestrutura de estação base

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



Os materiais de circuito de alta frequência RO3203 da Rogers Corporation são laminados preenchidos com cerâmica reforçados com fibra de vidro tecida.Este material é projetado para oferecer desempenho elétrico excepcional e estabilidade mecânica a preços competitivos.A constante dielétrica dos materiais de circuito de alta frequência RO3203 é 3,02.Isso, juntamente com um fator de dissipação de 0,0016, estende a faixa de frequência útil além de 40 GHz.



Os laminados RO3203 combinam a suavidade da superfície de um laminado de PTFE não tecido, para tolerâncias de corrosão de linhas mais finas, com a rigidez de um laminado de PTFE de vidro tecido.Esses materiais podem ser fabricados em placas de circuito impresso usando

técnicas de processamento de placa de circuito PTFE padrão.As opções de revestimento disponíveis são folhas de cobre eletrodepositadas de 0,5, 1 ou 2 oz./ft2 (17, 35, 70 mícrons de espessura).Esses laminados são fabricados sob um sistema de qualidade certificado pela ISO 9002.



Características:

1. O reforço de vidro trançado melhora a rigidez para facilitar o manuseio.

2. O desempenho elétrico e mecânico uniforme é ideal para estruturas multicamadas complexas de alta frequência.

3. Excelentes propriedades mecânicas em uma ampla gama de constantes dielétricas são ideais para projetos de placas multicamadas.

4. Excelente estabilidade dimensional para altos rendimentos de produção.

5. Preços econômicos para fabricação em volume.



Aplicações Típicas:

1. Infraestrutura da Estação Base

2. Sistemas de telecomunicações sem fio

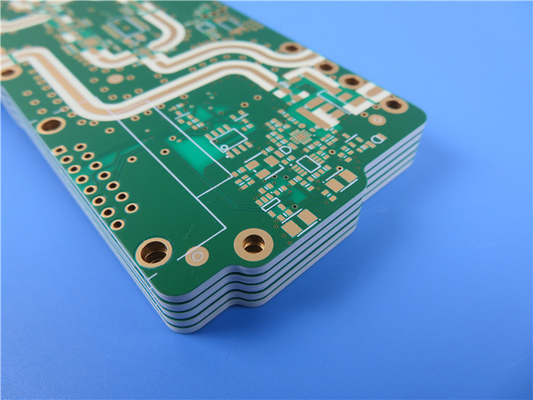

O dobro RO3203 tomou partido PWB 60mil de alta frequência para a infraestrutura da estação base 0



Capacidade PCB(RO3203)

PCB Material: Laminados preenchidos com cerâmica reforçados com fibra de vidro tecida
Designação: RO3203
Constante dielétrica: 3,02±0,04
Contagem de camadas: Dupla Camada, Multicamadas, PCB Híbrido
Peso de cobre: 0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm)
Espessura do PCB: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Tamanho do PCB: ≤400mm X 500mm
Máscara de solda: Verde, preto, azul, amarelo, vermelho etc.
Acabamento de superfície: Cobre nu, HASL, ENIG, OSP etc.



Folha de dados de RO3203

RO3203 Valor Típico
Propriedade RO3203 Direção Unidades Doença Método de teste
Constante Dielétrica, εProcesso 3,02±0,04 Z   10 GHz/23 ℃ IPC-TM-650 2.5.5.5
Fator de dissipação, tanδ 0,0016 Z   10 GHz/23 ℃ IPC-TM-650 2.5.5.5
Condutividade térmica 0,47 (3,2)   W/mK Flutuação 100℃ ASTM C518
Resistividade volumétrica 107   MΩ.cm A ASTM D257
Resistividade superficial 107   A ASTM D257
Estabilidade dimensional 0,08 X, Y mm/m +E2/150 depois de gravar IPC-TM-650 2.4.3.9
Módulo de Tração   XY kpsi RT ASTM D638
Módulo Flexural 400 300 XY kpsi A ASTM D790
Resistência à tracção 12,5 13 XY kpsi RT ASTM D638
Resistência à flexão 9 8 XY kpsi A ASTM D790
Absorção De Umidade <0,1   % D24/23 IPC-TM-650 2.6.2.1
Coeficiente de expansão térmica 58 13 ZX,Y ppm/℃ -50 ℃ a 288 ℃ ASTM D3386
Td 500   TGA ASTM D3850
Densidade 2.1   g/cm3 23℃ ASTM D792
Força da Casca de Cobre 10 (1,74)   libras/pol. (N/mm) Depois da solda IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Compatível com processos sem chumbo Sim
