o PWB do ouro da imersão de 30mil Rogers TC350 para a torre montou amplificadores

30mil Rogers TC350 Immersion Gold Pcb For Tower Mounted Amplifiers
30mil Rogers TC350 Immersion Gold Pcb For Tower Mounted Amplifiers 30mil Rogers TC350 Immersion Gold Pcb For Tower Mounted Amplifiers

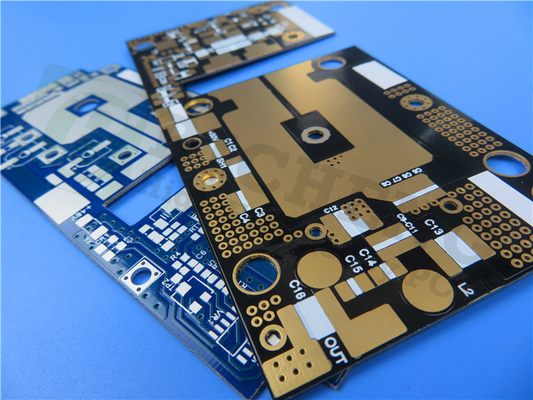

Imagem Grande :  o PWB do ouro da imersão de 30mil Rogers TC350 para a torre montou amplificadores

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-140.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: A fibra de vidro tecida reforçada, enchido cerâmico, PTFE baseou composto Contagem da camada: Camada Dupla, Multicamadas, PCB Híbrido
Espessura do PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho. Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície: Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….
Realçar:

PWB do ouro da imersão de Rogers TC350

,

PWB do ouro da imersão 30mil

,

A torre montou o PWB do ouro da imersão dos amplificadores



O PWB tomado partido dobro construído em 30mil Rogers TC350 com ouro da imersão para a torre montou amplificadores



O TC350 de Rogers é uma fibra de vidro tecida reforçada, enchido cerâmico, PTFE baseou o composto para o uso como a fatura do circuito impresso board.TC350 é projetado fornecer calor-transferência aumentada com a condutibilidade térmica da “Melhor-Em-classe”, ao reduzir a perda dielétrica e a perda de inserção. Abaixe perdas conduzem a uns ganhos mais altos do amplificador e da antena/eficiências.



Características & benefícios:

1. A condutibilidade térmica aumentada de TC350 fornece um poder mais alto que segura, reduz hot spot e melhora a confiança do dispositivo. Isto conduz às temperaturas de junção reduzidas e estende a vida de componentes ativos, que é crítica para melhorar a confiança do amplificador de potência, o MTBF de alargamento e a diminuição de custos da garantia.



2. TC350 tem Constant Stability dielétrico excelente através de uma variação da temperatura larga. Isto ajuda o amplificador de potência e os desenhistas da antena maximizam o ganho e minimizam a largura de banda inoperante perdidos à tração constante dielétrica como mudanças de temperatura do funcionamento.



3. TC350 aprecia uma ligação forte para revestir, utilizando a categoria da micro-ondas, cobre do perfil baixo. Isto conduz mesmo a uma mais baixa perda de inserção devido às perdas do efeito de pele de cobre que são mais óbvias em umas frequências mais altas do RF e de micro-ondas.



Nossas capacidades do PWB (TC350)

Nossa capacidade do PWB (TC350)
Material do PWB: A fibra de vidro tecida reforçada, enchido cerâmico, PTFE baseou composto
Designação: TC350
Constante dielétrica: 3.5±0.05
Condutibilidade térmica 0,72 W/m-K
Fator de dissipação Gigahertz do Df .002@10
Contagem da camada: Dupla camada, PWB Multilayer, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….



Aplicações típicas:

1. Combinador da micro-ondas e divisores de poder

2. Amplificadores de potência, filtros e acopladores

3. A torre montou os amplificadores (TMA) e a torre montou os impulsionadores (TMB)

4. Antenas termicamente dadas um ciclo sensíveis à tração dielétrica



o PWB do ouro da imersão de 30mil Rogers TC350 para a torre montou amplificadores 0



Propriedades típicas de TC350

Propriedades típicas: TC350
Propriedade Unidades Valor Teste Merthod
1. Propriedades elétricas
Constante dielétrica (pode variar pela espessura)
@1 megahertz - 3,50 IPC TM-650 2.5.5.3
Gigahertz @1.8 - 3,50 CAVIDADE RESSONANTE
Gigahertz @10 - 3,50 IPC TM-650 2.5.5.5
Fator de dissipação
@1 megahertz - 0,0015 IPC TM-650 2.5.5.3
Gigahertz @1.8 - 0,0018 CAVIDADE RESSONANTE
Gigahertz @10 - 0,0020 IPC TM-650 2.5.5.5
Coeficiente de temperatura do dielétrico -
TC r @ 10 gigahertz (- 40-150°C) ppm/ºC -9 IPC TM-650 2.5.5.5
Resistividade de volume
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Resistividade de superfície
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
Força elétrica Volts/mil. (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Divisão dielétrica quilovolt 40 IPC TM-650 2.5.6
Resistência de arco segundo >240 IPC TM-650 2.5.1
propriedades 2.Thermal
Temperatura da decomposição (TD)
Inicial °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 minuto >60 IPC TM-650 2.4.24.1
T288 minuto >60 IPC TM-650 2.4.24.1
T300 minuto >60 IPC TM-650 2.4.24.1
Expansão térmica, CTE (x, y) 50-150ºC ppm/ºC 7, 7 IPC TM-650 2.4.41
Expansão térmica, CTE (z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
% da expansão da z-linha central (50-260ºC) % 1,2 IPC TM-650 2.4.24
3. Propriedades mecânicas
Descasque a força para revestir (1 mícron oz/35)
Após o esforço térmico lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
Nas temperaturas elevados (150ºC) lb/in (N/mm) 9 (1,6) IPC TM-650 2.4.8.2
Após soluções do processo lb/in (N/mm) 7 (1,2) IPC TM-650 2.4.8
Módulo Young kpsi (MPa)   IPC TM-650 2.4.18.3
Força Flexural (máquina/cruz) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Resistência à tração (máquina/cruz) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Módulo compressivo kpsi (MPa)   ASTM D-3410
A relação de Poisson -   ASTM D-3039
4. Propriedades físicas
Absorção de água % 0,05 IPC TM-650 2.6.2.1
Densidade, 23ºC ambiental g/cm3 2,30 Método A de ASTM D792
Condutibilidade térmica W/mK 0,72 ASTM D5470
Calor específico J/gK 0,90 ASTM D5470
Inflamabilidade classe V0 UL-94
Desgaseificação da NASA, 125ºC, ≤10 - 6 torr
Perda maciça total % 0,02 NASA SP-R-0022A
Voláteis recolhidos % 0,01 NASA SP-R-0022A
Vapor de água recuperado % 0,01 NASA SP-R-0022A
