20.7mil hidrocarboneto da placa de circuito impresso da dupla camada do RO 4003C LoPro cerâmico

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-131.V1.0

Matéria-prima:

Estratificações cerâmicas do hidrocarboneto

Contagem da camada:

Camada Dupla, Multicamadas, PCB Híbrido

Tamanho do PWB:

≤400mm X 500mm

Espessura do PWB:

12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)

Máscara da solda:

Etc. verde, preto, azul, amarelo, vermelho.

Coppweight:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Revestimento de Surfacre:

Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….

Destacar:

placa de circuito impresso da dupla camada 20.7mil

Placa de circuito impresso da dupla camada de RO4003C LoPro

PWB do lado do dobro de RO4003C LoPro

Descrição do produto

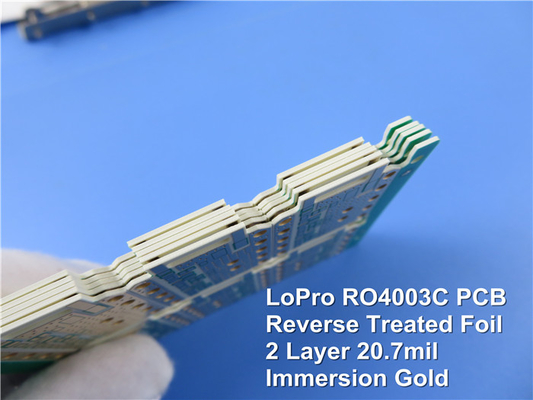

O PWB de Rogers da dupla camada construiu 20,7nafolhatratadareversodemil.RO4003CLoPropara o bloco de baixo nível de ruído.

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Estratificações de RO4003C LoPro para usar a tecnologia de um Rogers proprietário que permite que a folha tratada reverso se ligue ao dielétrico padrão de RO4003C. Isto conduz a uma estratificação com baixa perda do maestro para a perda de inserção e a integridade de sinal melhoradas ao manter todos atributos desejáveis restantes do sistema estratificado padrão de RO4003C.

Características e benefícios:

Os materiais de RO4003C são hidrocarboneto reforçado/estratificações cerâmicas com reverso mesmo do perfil baixo trataram a folha.

1. Mais baixa perda de inserção

2. Baixo PIM

3. Integridade de sinal aumentada

4. Densidade alta do circuito

Baixo coeficiente da Z-linha central da expansão térmica

1. capacidade da placa da Multi-camada

2. Flexibilidade do projeto

Processo sem chumbo compatível

1. Processamento de alta temperatura

2. Encontra interesses ambientais

CAF resistente

Nossa capacidade do PWB (RO4003C LoPro)

Material do PWB:	Estratificações cerâmicas do hidrocarboneto
Designação:	RO4003C LoPro
Constante dielétrica:	3.38±0.05
Contagem da camada:	Dupla camada, PWB Multilayer, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB:	12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….

Algumas aplicações típicas:

1. Aplicações de Digitas tais como servidores, routeres, e planos traseiros de alta velocidade

2. Antenas e amplificadores de potência celulares da estação base

3. LNB para satélites diretos da transmissão

4. Etiquetas de identificação do RF

Propriedades típicas de RO4003C LoPro

Propriedade	Valor típico	Sentido	Unidades	Circunstância	Método do teste
Constante dielétrica,  do processo	3,38 ± 0,05	z	--	10 GHz/23°C	IPC-TM-650 Stripline apertado 2.5.5.5
Constante dielétrica,  do projeto	3,5	z	--	8 a 40 gigahertz	Método do comprimento da fase diferencial
Fator de dissipação bronzeado, 	0,0027 0,0021	z	--	10 GHz/23°C 2,5 GHz/23°C	IPC-TM-650 2.5.5.5
Coeffifi térmico cient do  r	40	z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	1,7 x 1010		MΩ•cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	4,2 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2(780)	z	KV/mm (V/mil)	0.51mm (0.020")	IPC-TM-650 2.5.6.2
Módulo elástico	26889(3900)	Y	MPa (kpsi)	RT	ASTM D638
Resistência à tração	141 (20,4)	Y	MPa (kpsi)	RT	ASTM D638
Força Flexural	276(40)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	<0>	X, Y	mm/m (mil./polegada)	após gravura em àgua forte +E2/150°C	IPC-TM-650 2.4.39A
Coeffifi cient da expansão térmica	11	x	ppm/°C	-55 a 288°C	IPC-TM-650 2.1.41
	14	y
	46	z
Tg	>280		°C TMA		IPC-TM-650 2.4.24.3
TD	425		°C TGA		ASTM D3850
Condutibilidade térmica	0,64		W/m/°K	80°C	ASTM C518
Absorção da umidade	0,06		%	48 horas de imersão 0,060" temperatura 50°C da amostra	ASTM D570
Densidade	1,79		gm/cm3	23°C	ASTM D792
Força de casca de cobre	1,05 (6,0)		N/mm (pli)	após o flutuador da solda 1 onça. Folha do TC	IPC-TM-650 2.4.8
Inflamabilidade	N/A				UL 94
Processo sem chumbo compatível	Sim

20.7mil hidrocarboneto da placa de circuito impresso da dupla camada do RO 4003C LoPro cerâmico 0
