Folha tratada reverso da placa 32.7mil RO4003C LoPro do PWB de Rogers da dupla camada

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-132.V1.0

Matéria-prima:

Estratificações cerâmicas do hidrocarboneto

Contagem da camada:

Camada Dupla, Multicamadas, PCB Híbrido

Tamanho do PWB:

≤400mm X 500mm

Espessura do PWB:

12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)

Máscara da solda:

Etc. verde, preto, azul, amarelo, vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….

Destacar:

Placa cerâmica do PWB das estratificações do hidrocarboneto

Placa do PWB de Rogers da dupla camada

placa do PWB de 32.7mil Rogers

Descrição do produto

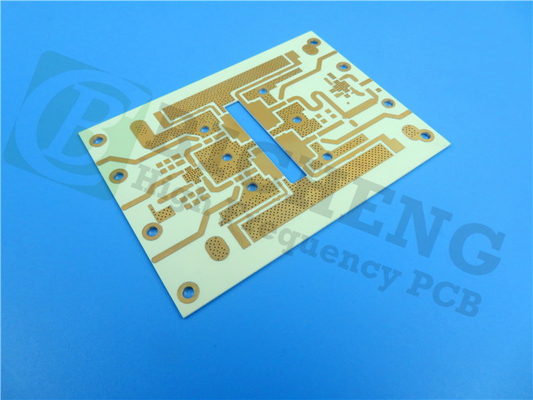

PCB Rogers de Camada Dupla Construído em320,7mil RO4003C LoPro Folha com tratamento reverso para celularBasseStaçãoAantenas

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Os laminados RO4003C LoPro usam uma tecnologia proprietária da Rogers que permite que a folha com tratamento reverso se ligue ao dielétrico RO4003C padrão.Isso resulta em um laminado com baixa perda de condutor para melhorar a perda de inserção e a integridade do sinal, mantendo todos os outros atributos desejáveis do sistema laminado RO4003C padrão.

Características e benefícios:

Os materiais RO4003C são laminados de hidrocarbonetos/cerâmicos reforçados com folha tratada reversa de perfil muito baixo.

1. Menor perda de inserção

2. PIM baixo

3. Maior integridade do sinal

4. Alta densidade de circuito

Baixo coeficiente de expansão térmica do eixo Z

1. Capacidade de placa multicamadas

2. Flexibilidade de projeto

Compatível com processo sem chumbo

1. Processamento de alta temperatura

2. Atende às preocupações ambientais

resistente a CAF

lNossa capacidade de PCB (RO4003C LoPro)

PCB Material:	Laminados Cerâmicos de Hidrocarbonetos
Designação:	RO4003C LoPro
Constante dielétrica:	3,38±0,05
Contagem de camadas:	Dupla Camada, Multicamadas, PCB Híbrido
Peso de cobre:	0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm)
Espessura do PCB:	12,7 mil (0,323 mm), 16,7 mil (0,424 mm), 20,7 mil (0,526 mm), 32,7 mil (0,831 mm), 60,7 mil (1,542 mm)
Tamanho do PCB:	≤400mm X 500mm
Máscara de solda:	Verde, preto, azul, amarelo, vermelho etc.
Acabamento de superfície:	Cobre nu, HASL, ENIG, OSP, estanho de imersão etc.

Algumas Aplicações Típicas:

1. Aplicações digitais, como servidores, roteadores e backplanes de alta velocidade

2. Antenas de estação base celular e amplificadores de potência

3. LNBs para satélites de transmissão direta

4. Etiquetas de Identificação de RF

Propriedades típicas do RO4003C LoPro

Propriedade	Valor típico	Direção	Unidades	Doença	Método de teste
Constante Dielétrica, Processo	3,38 ± 0,05	z	--	10 GHz/23°C	IPC-TM-650 2.5.5.5 Linha de tiras presa
Constante Dielétrica, Projeto	3.5	z	--	8 a 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação tan,	0,0027 0,0021	z	--	10 GHz/23°C 2,5 GHz/23°C	IPC-TM-650 2.5.5.5
Coefi ciente Térmico de r	40	z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade volumétrica	1,7 x 10¹⁰		MΩ•cm	COND A	IPC-TM-650 2.5.17.1
Resistividade superficial	4,2 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2(780)	z	KV/mm(V/mil)	0,51 mm (0,020”)	IPC-TM-650 2.5.6.2
Módulo de Tração	26889(3900)	Y	MPa(kpsi)	RT	ASTM D638
Resistência à tracção	141(20.4)	Y	MPa(kpsi)	RT	ASTM D638
Resistência à flexão	276(40)		MPa(kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	<0,3	X,Y	mm/m (mils/polegada)	após condicionamento +E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de Expansão Térmica	11	x	ppm/°C	-55 a 288°C	IPC-TM-650 2.1.41
	14	y
	46	z
Tg	>280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D3850
Condutividade térmica	0,64		W/m/°K	80°C	ASTM C518
Absorção de umidade	0,06		%	48 horas de imersão amostra de 0,060" Temperatura 50°C	ASTM D570
Densidade	1,79		g/cm³	23°C	ASTM D792
Resistência à casca de cobre	1,05(6,0)		N/mm(pli)	depois da solda flutuar 1 oz.Folha TC	IPC-TM-650 2.4.8
Inflamabilidade	N / D				UL 94
Compatível com processos sem chumbo	Sim
