placa de circuito impresso de 20.7mil RO4350B LoPro para o amplificador de baixo nível de ruído

MOQ:	1pcs
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-135.V1.0

Matéria-prima:

Estratificações cerâmicas do hidrocarboneto

Contagem da camada:

Camada Dupla, Multicamadas, PCB Híbrido

Tamanho do PWB:

≤400mm X 500mm

Espessura do PWB:

10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil

Máscara da solda:

Etc. verde, preto, azul, amarelo, vermelho.

Peso de cobre:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….

Destacar:

Placa de circuito impresso de RO4350B LoPro

placa de circuito 20.7mil impresso

placa de circuito impresso de 400mmX500mm

Descrição do produto

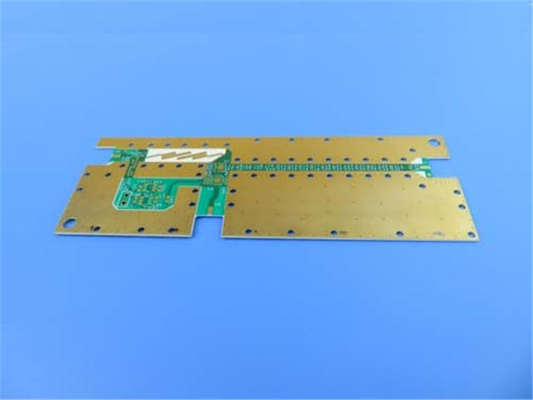

O PWB duplo de Rogers da camada construiu 20,7na folha tratada reverso demil.RO4350B LoPro com o Ni/Au para o amplificador de baixo nível de ruído

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Estratificações de RO4350B LoPro para usar a tecnologia de um Rogers proprietário que permite que a folha tratada reverso se ligue ao dielétrico padrão de RO4350B. Isto conduz a uma estratificação com baixa perda do maestro para a perda de inserção e a integridade de sinal melhoradas ao manter todos atributos desejáveis restantes do sistema estratificado padrão de RO4350B.

Características e benefícios:

Os materiais de RO4350B são hidrocarboneto reforçado/estratificações cerâmicas com reverso mesmo do perfil baixo trataram a folha.

1. Mais baixa perda de inserção

2. Baixo PIM

3. Integridade de sinal aumentada

4. Densidade alta do circuito

Baixo coeficiente da Z-linha central da expansão térmica

1. capacidade da placa da Multi-camada

2. Flexibilidade do projeto

Processo sem chumbo compatível

1. Processamento de alta temperatura

2. Encontra interesses ambientais

CAF resistente

Nossa capacidade do PWB (RO4350B LoPro)

Material do PWB:	Estratificações cerâmicas do hidrocarboneto
Designação:	RO4350B LoPro
Constante dielétrica:	3.48±0.05
Contagem da camada:	Dupla camada, PWB Multilayer, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB:	10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm)
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….

Algumas aplicações típicas:

1. Aplicações de Digitas tais como servidores, routeres, e planos traseiros de alta velocidade

2. Antenas e amplificadores de potência celulares da estação base

3. LNB para satélites diretos da transmissão

4. Etiquetas de identificação do RF

Propriedades típicas de RO4350B LoPro

Propriedade	Valor típico	Sentido	Unidades	Circunstância	Método do teste
Constante dielétrica,  do processo	3,48 ± 0,05	z	--	10 GHz/23°C	IPC-TM-650 Stripline apertado 2.5.5.5
Constante dielétrica,  do projeto	3,55	z	--	8 a 40 gigahertz	Método do comprimento da fase diferencial
Fator de dissipação bronzeado, 	0,0037 0,0031	z	--	10 GHz/23°C 2,5 GHz/23°C	IPC-TM-650 2.5.5.5
Coeffifi térmico cient do  r	50	z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	1,2 x 1010		MΩ•cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	5,7 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2(780)	z	KV/mm (V/mil)	0.51mm (0.020")	IPC-TM-650 2.5.6.2
Módulo elástico	11473(1664)	Y	MPa (kpsi)	RT	ASTM D638
Resistência à tração	175 (25,4)	Y	MPa (kpsi)	RT	ASTM D638
Força Flexural	255(37)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	<0>	X, Y	mm/m (mil./polegada)	após gravura em àgua forte +E2/150°C	IPC-TM-650 2.4.39A
Coeffifi cient da expansão térmica	14	x	ppm/°C	-55 a 288°C	IPC-TM-650 2.1.41
	16	y
	35	z
Tg	>280		°C TMA		IPC-TM-650 2.4.24.3
TD	390		°C TGA		ASTM D3850
Condutibilidade térmica	0,62		W/m/°K	80°C	ASTM C518
Absorção da umidade	0,06		%	48 horas de imersão 0,060" temperatura 50°C da amostra	ASTM D570
Densidade	1,86		gm/cm3	23°C	ASTM D792
Força de casca de cobre	0,88 (5,0)		N/mm (pli)	após o flutuador da solda 1 onça. Folha do TC	IPC-TM-650 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	Sim
